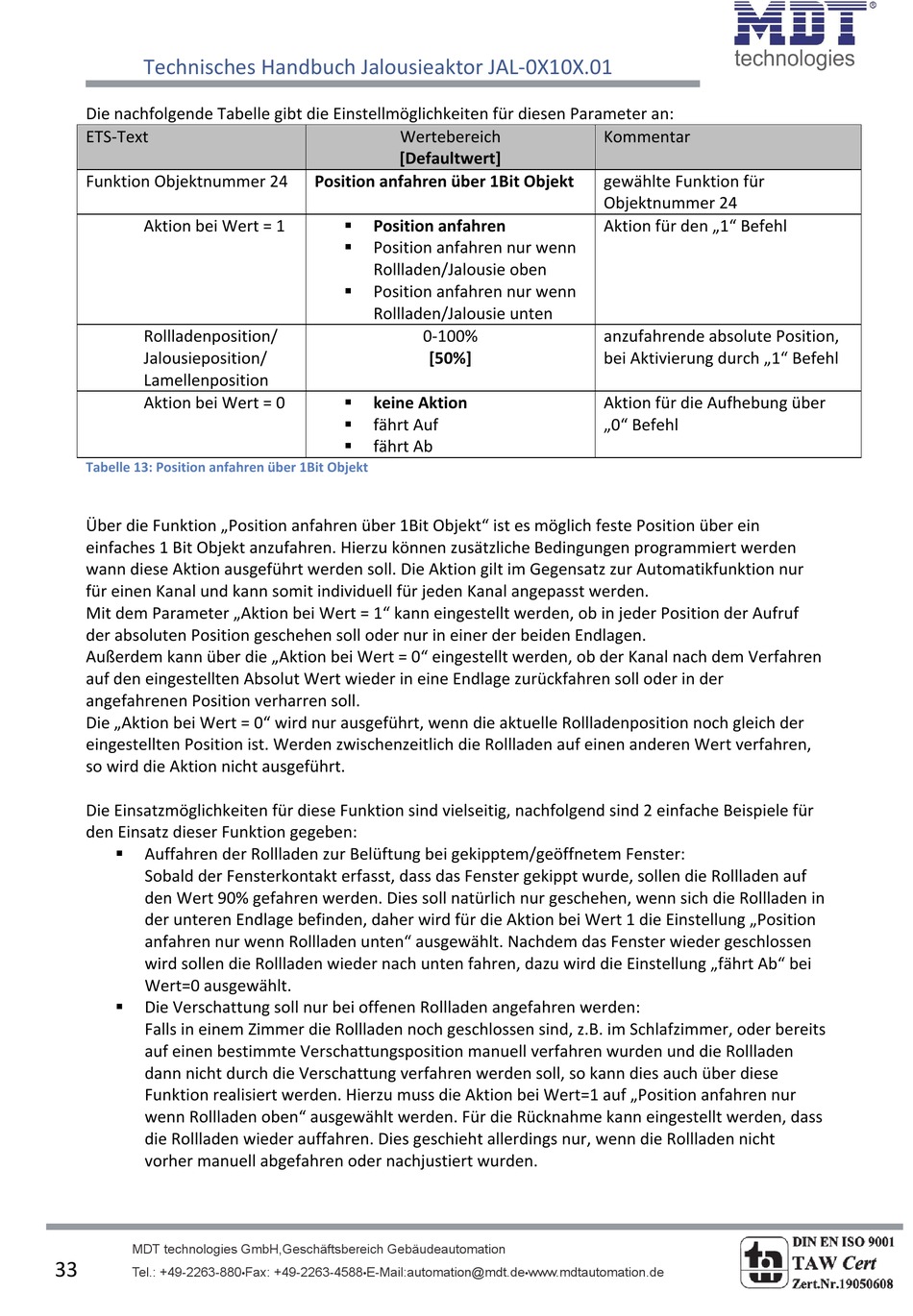

Technisches Handbuch Jalousieaktor JAL‐0X10X.01
Die nachfolgende Tabelle gibt die Einstellmöglichkeiten für diesen Parameter an:
ETS‐Text
Funktion Objektnummer 24
Aktion bei Wert = 1
Rollladenposition/
Jalousieposition/
Lamellenposition
Aktion bei Wert = 0
Tabelle 13: Position anfahren über 1Bit Objekt
Über die Funktion „Position anfahren über 1Bit Objekt" ist es möglich feste Position über ein
einfaches 1 Bit Objekt anzufahren. Hierzu können zusätzliche Bedingungen programmiert werden
wann diese Aktion ausgeführt werden soll. Die Aktion gilt im Gegensatz zur Automatikfunktion nur
für einen Kanal und kann somit individuell für jeden Kanal angepasst werden.
Mit dem Parameter „Aktion bei Wert = 1" kann eingestellt werden, ob in jeder Position der Aufruf
der absoluten Position geschehen soll oder nur in einer der beiden Endlagen.
Außerdem kann über die „Aktion bei Wert = 0" eingestellt werden, ob der Kanal nach dem Verfahren
auf den eingestellten Absolut Wert wieder in eine Endlage zurückfahren soll oder in der
angefahrenen Position verharren soll.
Die „Aktion bei Wert = 0" wird nur ausgeführt, wenn die aktuelle Rollladenposition noch gleich der
eingestellten Position ist. Werden zwischenzeitlich die Rollladen auf einen anderen Wert verfahren,
so wird die Aktion nicht ausgeführt.
Die Einsatzmöglichkeiten für diese Funktion sind vielseitig, nachfolgend sind 2 einfache Beispiele für
den Einsatz dieser Funktion gegeben:

Auffahren der Rollladen zur Belüftung bei gekipptem/geöffnetem Fenster:
Sobald der Fensterkontakt erfasst, dass das Fenster gekippt wurde, sollen die Rollladen auf
den Wert 90% gefahren werden. Dies soll natürlich nur geschehen, wenn sich die Rollladen in
der unteren Endlage befinden, daher wird für die Aktion bei Wert 1 die Einstellung „Position
anfahren nur wenn Rollladen unten" ausgewählt. Nachdem das Fenster wieder geschlossen
wird sollen die Rollladen wieder nach unten fahren, dazu wird die Einstellung „fährt Ab" bei
Wert=0 ausgewählt.

Die Verschattung soll nur bei offenen Rollladen angefahren werden:
Falls in einem Zimmer die Rollladen noch geschlossen sind, z.B. im Schlafzimmer, oder bereits
auf einen bestimmte Verschattungsposition manuell verfahren wurden und die Rollladen
dann nicht durch die Verschattung verfahren werden soll, so kann dies auch über diese
Funktion realisiert werden. Hierzu muss die Aktion bei Wert=1 auf „Position anfahren nur
wenn Rollladen oben" ausgewählt werden. Für die Rücknahme kann eingestellt werden, dass
die Rollladen wieder auffahren. Dies geschieht allerdings nur, wenn die Rollladen nicht
vorher manuell abgefahren oder nachjustiert wurden.
