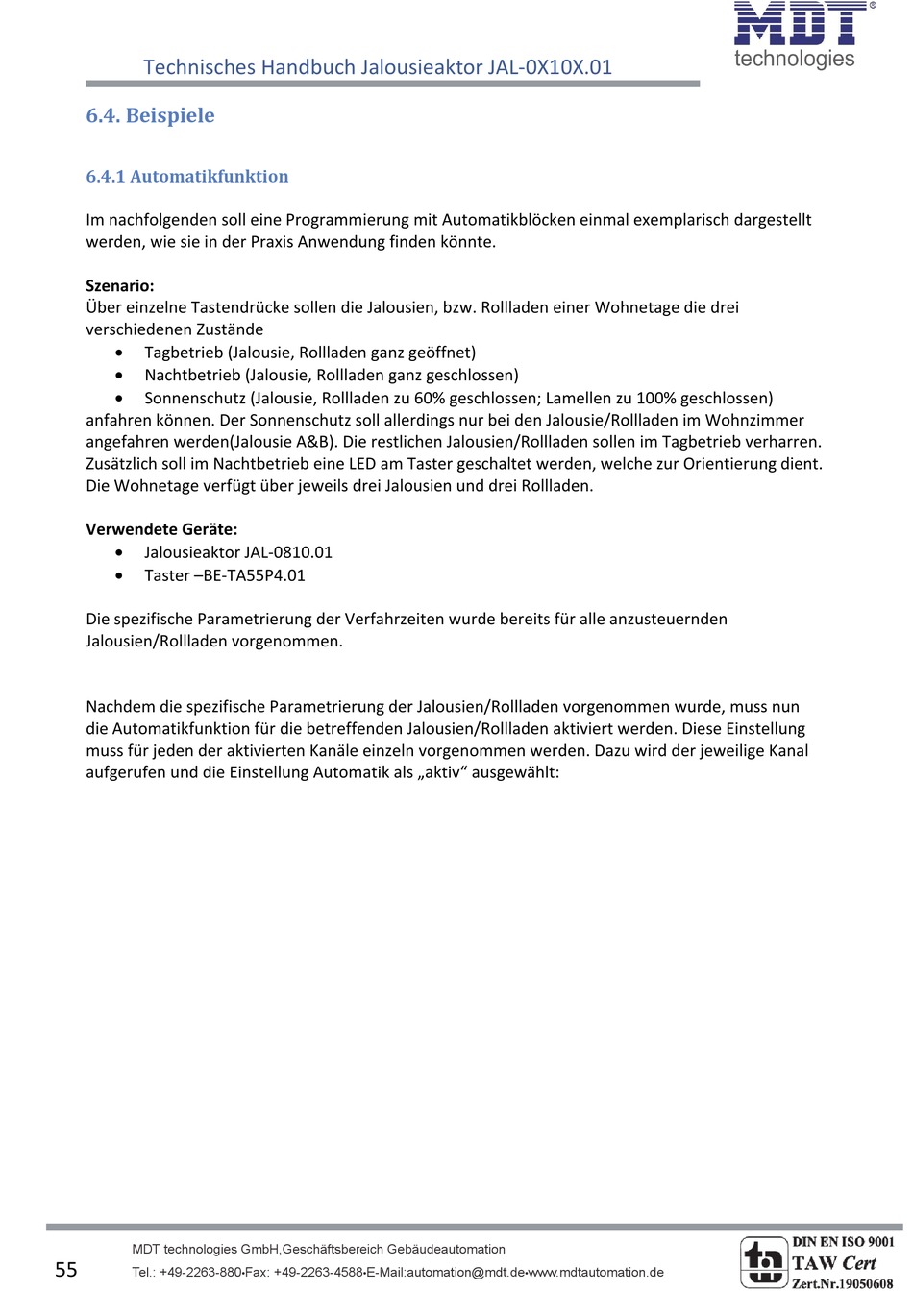

Technisches Handbuch Jalousieaktor JAL‐0X10X.01

6.4. Beispiele

6.4.1 Automatikfunktion

Im nachfolgenden soll eine Programmierung mit Automatikblöcken einmal exemplarisch dargestellt
werden, wie sie in der Praxis Anwendung finden könnte.
Szenario:
Über einzelne Tastendrücke sollen die Jalousien, bzw. Rollladen einer Wohnetage die drei
verschiedenen Zustände

Tagbetrieb (Jalousie, Rollladen ganz geöffnet)

Nachtbetrieb (Jalousie, Rollladen ganz geschlossen)

Sonnenschutz (Jalousie, Rollladen zu 60% geschlossen; Lamellen zu 100% geschlossen)
anfahren können. Der Sonnenschutz soll allerdings nur bei den Jalousie/Rollladen im Wohnzimmer
angefahren werden(Jalousie A&B). Die restlichen Jalousien/Rollladen sollen im Tagbetrieb verharren.
Zusätzlich soll im Nachtbetrieb eine LED am Taster geschaltet werden, welche zur Orientierung dient.
Die Wohnetage verfügt über jeweils drei Jalousien und drei Rollladen.
Verwendete Geräte:

Jalousieaktor JAL‐0810.01

Taster –BE‐TA55P4.01
Die spezifische Parametrierung der Verfahrzeiten wurde bereits für alle anzusteuernden
Jalousien/Rollladen vorgenommen.
Nachdem die spezifische Parametrierung der Jalousien/Rollladen vorgenommen wurde, muss nun
die Automatikfunktion für die betreffenden Jalousien/Rollladen aktiviert werden. Diese Einstellung
muss für jeden der aktivierten Kanäle einzeln vorgenommen werden. Dazu wird der jeweilige Kanal
aufgerufen und die Einstellung Automatik als „aktiv" ausgewählt:
