Technisches Handbuch Jalousieaktor JAL‐0X10X.01
2.4 Aufbau & Bedienung
Der Jalousieaktor(Reiheneinbaugerät) verfügt über einen Programmier‐Knopf, sowie über eine
Programmier‐LED, welche einen betätigten Programmier‐Knopf anzeigt. Der Jalousieaktor muss an
230V AC angeschlossen werden. Jeder der 4, bzw. 8 Eingänge verfügt über zwei Status LEDs, eine für
eine aktive Aufwärtsfahrt und eine für eine aktive Abwärtsfahrt. Eine blinkende LED signalisiert dabei
das die Auf‐/Abfahrt gerade aktiv ist und eine permanent leuchtende LED zeigt an das die
obere/untere Endlage erreicht ist. Über 4 Tasten ist zusätzlich eine Handbetätigung möglich. Mit
Hilfe der oberen beiden Tasten (rechts/links) kann der Kanal für die Handbetätigung ausgewählt
werden. Mit den unteren beiden Tasten (hoch/runter) kann anschließend eine Auf‐ oder
Abwärtsfahrt gestartet werden.
Der Jalousieaktor für die Aufputzmontage verfügt lediglich über die Standardelemente(Busanschluss,
Netzanschluss, Programmier‐Knopf, Programmier‐LED).

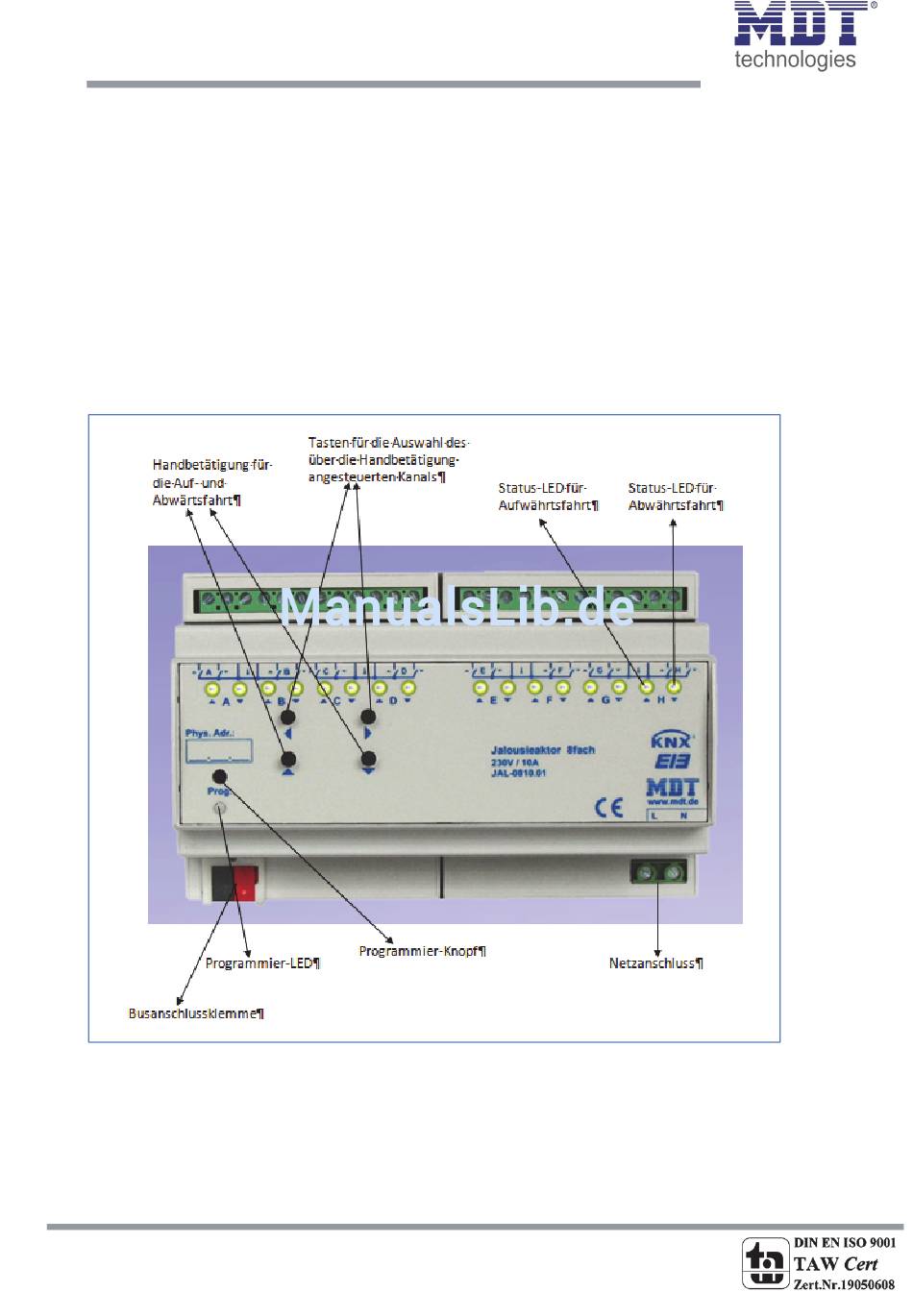

Das nachfolgende Bild zeigt das Hardwaremodul eines 8‐fachen Jalousieaktor für den Reiheneinbau:
Abbildung 3: Übersicht Hardwaremodul (JAL‐0810.01)
