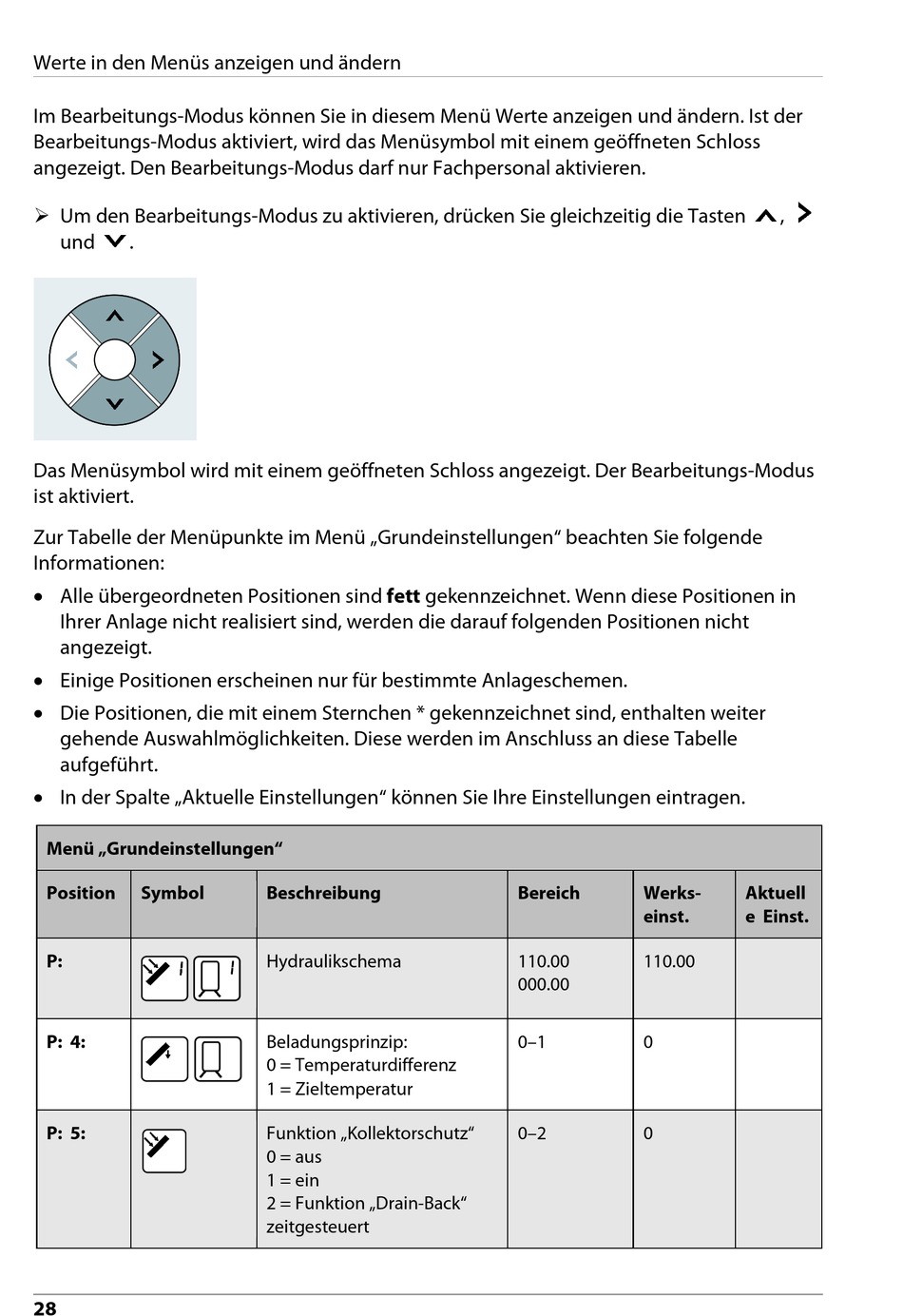

Werte in den Menüs anzeigen und ändern
Im Bearbeitungs-Modus können Sie in diesem Menü Werte anzeigen und ändern. Ist der
Bearbeitungs-Modus aktiviert, wird das Menüsymbol mit einem geöffneten Schloss
angezeigt. Den Bearbeitungs-Modus darf nur Fachpersonal aktivieren.
Um den Bearbeitungs-Modus zu aktivieren, drücken Sie gleichzeitig die Tasten
und
.
Das Menüsymbol wird mit einem geöffneten Schloss angezeigt. Der Bearbeitungs-Modus
ist aktiviert.
Zur Tabelle der Menüpunkte im Menü „Grundeinstellungen" beachten Sie folgende
Informationen:
• Alle übergeordneten Positionen sind fett gekennzeichnet. Wenn diese Positionen in
Ihrer Anlage nicht realisiert sind, werden die darauf folgenden Positionen nicht
angezeigt.
• Einige Positionen erscheinen nur für bestimmte Anlageschemen.
• Die Positionen, die mit einem Sternchen * gekennzeichnet sind, enthalten weiter
gehende Auswahlmöglichkeiten. Diese werden im Anschluss an diese Tabelle
aufgeführt.
• In der Spalte „Aktuelle Einstellungen" können Sie Ihre Einstellungen eintragen.
Menü „Grundeinstellungen"
Position
Symbol
P:
P: 4:
P: 5:
28
Beschreibung
Hydraulikschema
Beladungsprinzip:
0 = Temperaturdifferenz
1 = Zieltemperatur
Funktion „Kollektorschutz"
0 = aus
1 = ein
2 = Funktion „Drain-Back"
zeitgesteuert
Bereich
Werks-
einst.
110.00
110.00
000.00
0–1
0
0–2
0
,
Aktuell
e Einst.
