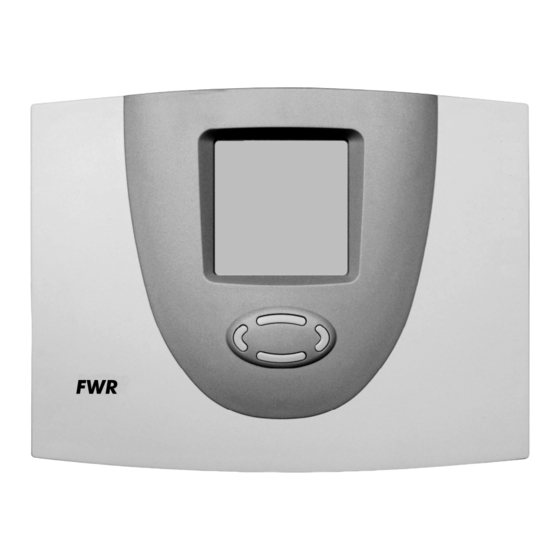

MONTAGE- BEDIENUNGSANLEITUNG Kaskadensteuerung Zentralregler FWRC M800 WICHTIG! BITTE LESEN SIE VOR MONTAGE UND EINSATZ DES GERÄTES DIE ANLEITUNG SORGFÄLTIG DURCH! NICHTBEACHTUNG KANN EINEN GARANTIEAUSSCHLUSS BEWIRKEN! BEWAHREN SIE DIE ANLEITUNG SICHER AUF!
Montage- und Bedienungsanleitung FWRC M800 1 Allgemeines / Einführung Der Zentralregler ermöglicht die Ansteuerung bis zu 5 parallel geschalteter Frischwasserstationen vom Typ M600. Der Regler umfasst folgende Grundfunktionen: Regelfunktionen Zirkulationsregelung Messfunktion Messung Temperaturen Erfassung Wasserentnahmemenge in l/min Ausgänge Ansteuerung Ventile Ansteuerung Pumpe Zirkulation Ansteuerung Rückschichtventil...
FWRC M800 Montage- und Bedienungsanleitung 2 Montage 2.1 Sicherheitshinweise Alle Montage- und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Der Anschluss und die Inbetriebnahme des Reglers darf nur von fachkundigem Personal vorgenommen werden. Dabei sind die geltenden nationalen und örtlichen Sicherheitsbestimmungen, einzuhalten.
FWRC M800 Montage- und Bedienungsanleitung 2.3 Ein- Ausgänge Gesamt: Das grundlegende Anlagenschema dient nur zur Verständlichkeit der Anlagenfunktion und beinhaltet keine zusätzlichen (Sicherheits-) Komponenten VFS-Sensor 12: Temp (ge) 11: Flow (ws) M: GND (gn) FUSE 5V: Power (br) 12 11 M 5V...
FWRC M800 Montage- und Bedienungsanleitung 2.3.2.1 Übersicht Anzeigen und Bedienelemente Nummer Beschreibung Anzeige mit Grafiksymbolen Bedientaste Aufwärts-Blättern / + Bedientaste Verlassen / Abbruch Bedientaste Abwärts-Blättern / - Bedientaste Anwahl / Bestätigung Das Symbol zeigt das aktive Menü Zuordnung der Messstelle: z.B. Speicher mitte...
FWRC M800 Montage- und Bedienungsanleitung 3 Bedienmenü Nachfolgend ist das vollständige Bedienmenü aufgelistet. Je nach An- bzw. Abwahl von Zusatzfunktionen wird nur ein Teil der Punkte im Regler dargestellt. 3.1 Menü „Info“ In diesem Menü werden alle Messwerte und Betriebszustände angezeigt.
FWRC M800 Montage- und Bedienungsanleitung Zeit 3: Start Zirkulation aktiv 0:00…23:59Uhr 17:00Uhr Zeitfenster 3 Start. Zeit 3: Stopp Zirkulation aktiv 0:00…23:59Uhr 21:00Uhr Zeitfenster 3 Stop Zeit Uhrzeit schrittweise Erhöhen einstellen oder Erniedrigen der Uhrzeit bzw. des Datum Datum Datums durch Tasten einstellen „oben“...
Seite 10
FWRC M800 Montage- und Bedienungsanleitung Untermenü Bezeichnung Bemerkung Einstell- Werks- bereich wert Information Systemnummer Nummer des Anlagenschemas Systemvers. Versionsnummer des Anlagenschemas Software-Nr. Softwarepaketnummer Software-Ver. Versionsnummer für Softwarepaket Geberauswahl Versionsauswahl Versionsauswahl des analogen 5-100 / 10-200 Grundfos Sensors 10-200 Zirkulation Ein- / Ausschalten der Funktion...
FWRC M800 Montage- und Bedienungsanleitung 4 Regelfunktionen 4.1 Funktion: Kaskadensteuerung 4.1.1 Funktionsbeschreibung Im Ruhezustand ist eine Station zur Übersteigt bei einer Zapfung die Leistung Bereitschaft eingeschaltet (Ventil geöffnet). einer der bereits eingeschalteten Stationen Wird von dieser Station ein Durchfluss den Wert von 80%, wird die nächste Station erkannt, so regelt sie anhand ihrer zugeschaltet (deren Ventil geöffnet).
FWRC M800 Montage- und Bedienungsanleitung 4.2 Funktion Zirkulation 4.2.1 Funktionsbeschreibung Zusätzlich zur Ventilsteuerung kann eine Für jedes Schaltfenster kann die Anfangs- Zirkulationsfunktion aktiviert werden. und Endzeit festgelegt werden. Damit die Zirkulationssolltemperatur am Im Menü „Grundeinstellung“ kann die Fühler des Grundfos Sensors auch erreicht...
FWRC M800 Montage- und Bedienungsanleitung 4.3 Hygiene Funktion 4.3.1 Funktionsbeschreibung Im Grundeinstellungsmenü kann die Zeitdauer erreicht werden. Kurzzeitige Zusatzfunktion „Hygiene“ eingeschaltet Unterschreitungen werden ausgeregelt, werden, aber nur dann, wenn ein gezählt wird aber nur die effektive Zeit, bei Zirkulationsleitungsnetz vorhanden ist und der die Solltemperatur erreicht ist.
FWRC M800 Montage- und Bedienungsanleitung 4.5 Überwachungsfunktionen 4.5.1 Fühlerüberwachung Die für die Regelfunktionen benötigten Software erkannt, wird das - Symbol Fühler und deren Verbindungskabel werden angezeigt. Durch Auf- oder Abblättern finden auf Unterbrechung und Kurzschluss Sie die Fehlerquelle. überwacht. Wird ein defekter Fühler von der Achtung: Die Verwendung falscher Temperaturfühler kann somit ebenfalls zu einer der...
FWRC M800 Montage- und Bedienungsanleitung ® werden können. Die Daten des DataStick bleiben auch ohne Spannungsversorgung dauerhaft erhalten. ® Der DataStick kann ohne Unterbrechung der Regelfunktion und ohne zusätzliches Werkzeug einfach an der Geräteoberseite gesteckt bzw. entfernt werden. Diese Funktionen sind optional. Für die Nutzung wird weiteres Zubehör (nicht im Lieferumfang) wie z.B.
FWRC M800 Montage- und Bedienungsanleitung 6 Werkskonfigurationen 6.1 Werkskonfiguration Die Werkskonfiguration kann im Menü Dadurch können Konfigurationsdaten Grundeinstellung gespeichert, geladen z.B. von einer Regelanlage auf eine oder wiederhergestellt werden. andere übertragen werden. Menüpunkt Werkskonfig.: • aus • ein: stellt voreingestellte Konfiguration wieder her 6.2 Parameter sichern / laden...
FWRC M800 Montage- und Bedienungsanleitung 7 Behebung von Störungen Bei Anlagenstörungen müssen grundsätzlich zwei Kategorien unterschieden werden: • Störungen, die vom Regler selbst erkannt werden und deshalb gemeldet werden können • Störungen, die nicht vom Regler gemeldet werden können 7.1 Störungen mit Fehlermeldung Fehlerdarstellung in der mögliche Ursachen...
Seite 18
Montage- und Bedienungsanleitung FWRC M800 Symbol „Pumpe“ dreht, • Anschluß zur Pumpe ⇐ Kabel zur Pumpe prüfen Pumpe arbeitet aber nicht unterbrochen. • Pumpe sitzt fest. ⇐ Pumpe gängig machen ⇐ Rücksprache mit dem Lieferanten. • Keine Spannung am Schaltausgang.
FWRC M800 Montage- und Bedienungsanleitung 8 Technische Daten Gehäuse Material 100% recyclingfähiges ABS-Gehäuse für Wandmontage Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g Schutzart IP20 nach VDE 0470 für senkrechte Betriebslage...
Sollten Störungen auftreten, prüfen Sie zuerst, ob Bedienungs- / Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüsse von Pumpe und Temperaturfühlern zu überprüfen. Die PROZEDA GmbH leistet nach folgenden Bestimmungen Gewähr für die Dauer von 24 Monaten ab dem Kaufdatum.
