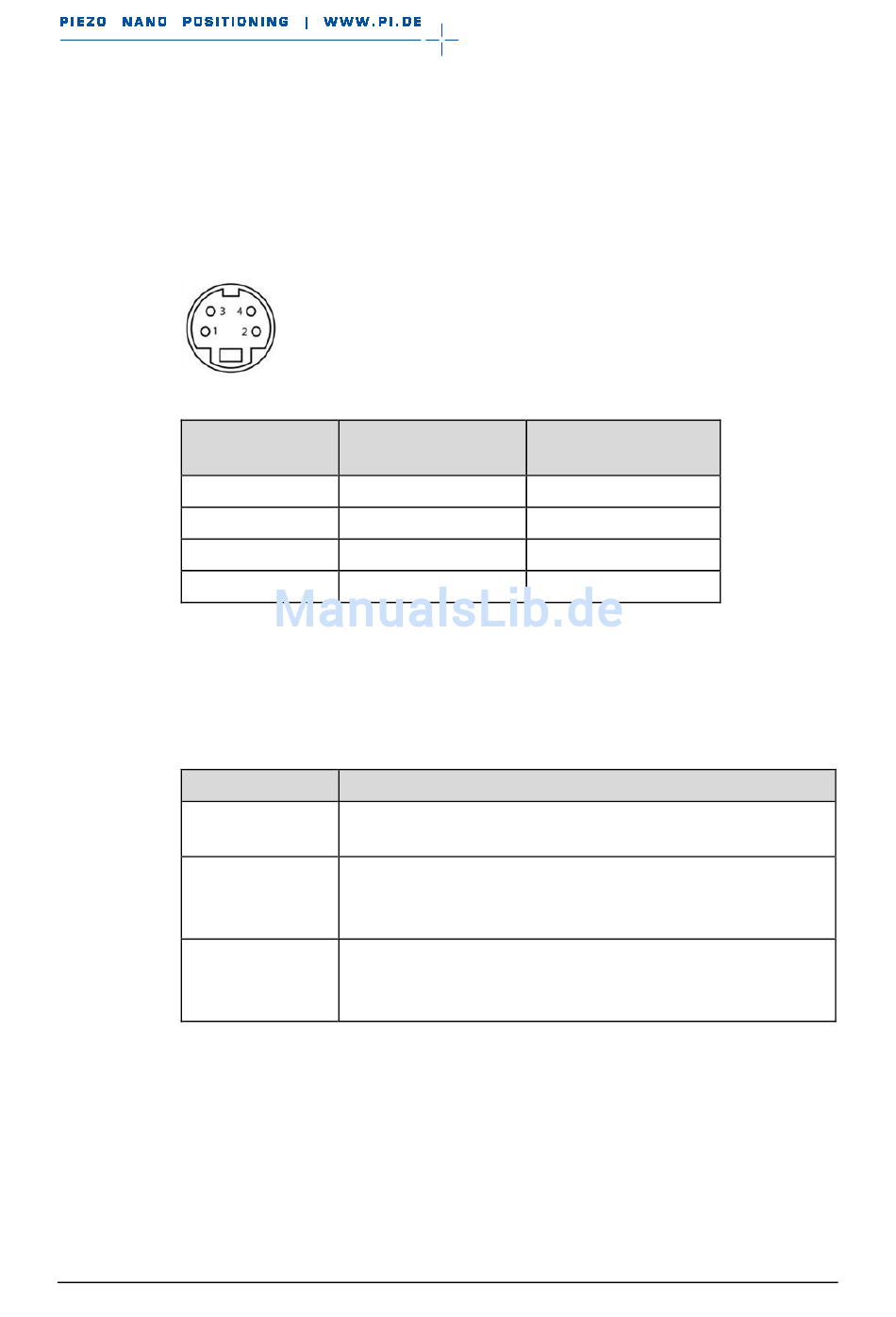

10.5 Pinbelegung
Mini-DIN-Stecker (4-polig (m))
Abbildung 11: Mini-DIN-Stecker, 4-polig (m)
Pin-Nr.
1
2
3
4
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
10.6 Geeignete Treiberelektronik
Für den Betrieb des N-422 benötigen Sie eine geeignete Treiberelektronik (nicht im
Lieferumfang). Folgende Treiberelektroniken sind verfügbar:
Treiberelektronik
E-870.10
E-870.11
E-870.41
N-422 Linearantrieb
Funktion
Piezo - GND
Piezo + (0 bis 48 V)
nicht angeschlossen
nicht angeschlossen
Beschreibung
PIShift Piezomotor / PiezoMike Treiberelektronik, 1 Kanal,
OEM-Board
PIShift Piezomotor / PiezoMike Treiberelektronik, 1 Kanal,
OEM-Board mit Steckerleiste
= E-870.10 plus Trägerplatine
PIShift Piezomotor / PiezoMike Treiberelektronik, 4 Kanäle,
OEM-Board mit Steckerleiste
= E-870.10 plus Trägerplatine und 1:4 Demultiplexer
MP116D
10 Technische Daten
Farbe der Litze im
Anschlusskabel
Schwarz
Rot
