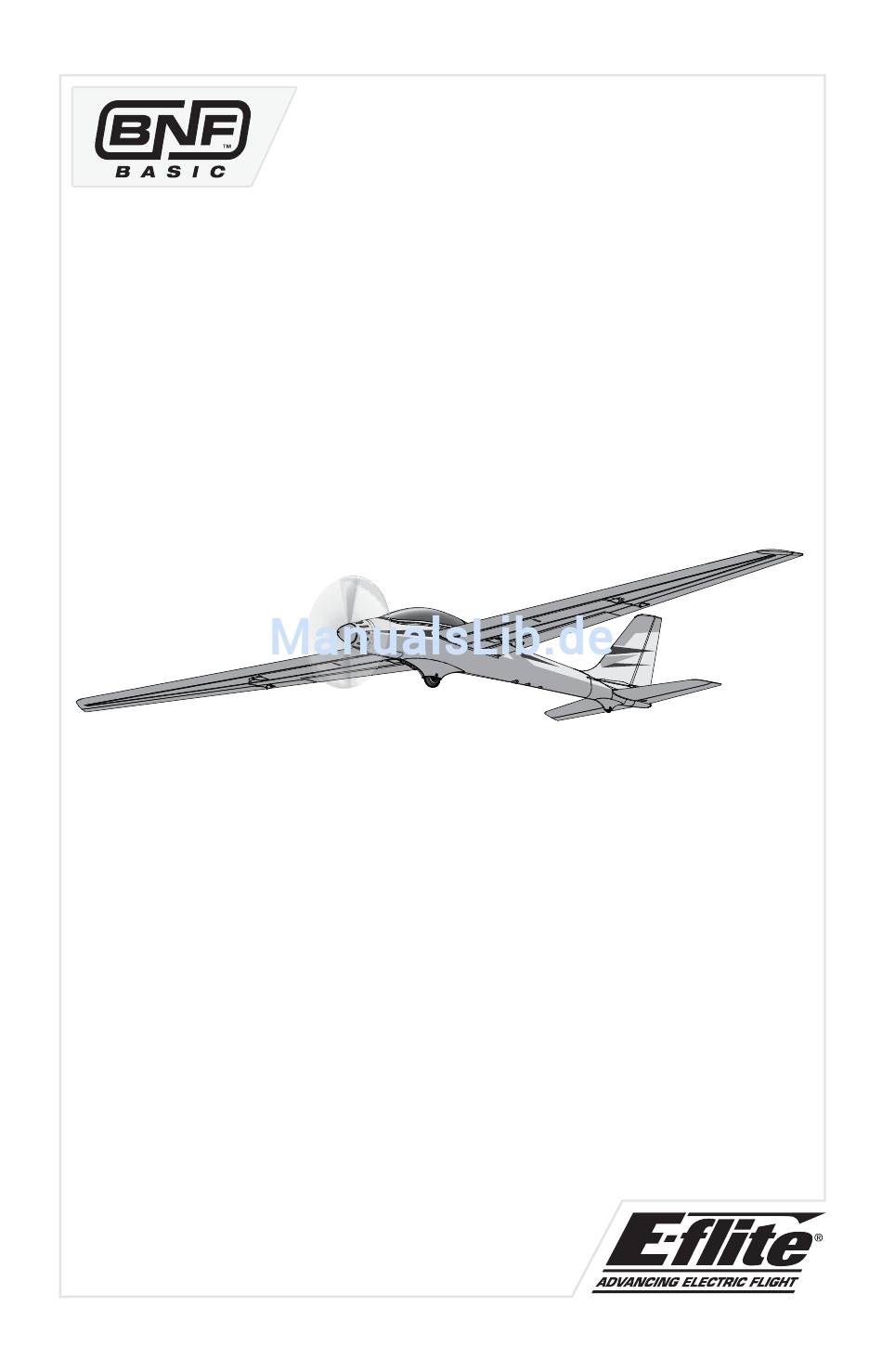

- Seite 1 ™ Adagio Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www. horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi... -
Seite 3: Inhaltsverzeichnis
Lieferumfang Inhaltsverzeichnis Checkliste vor dem Flug........17 Der Schwerpunkt (CG) ........22 Montage der Tragfl ächen ........17 Tipps zum Fliegen und Reparieren .....23 Einbau des Höhenleitwerk ........18 Checkliste nach dem Fliegen ......24 Niederspannungsabschaltung (LVC) ....18 Wartung der Antriebskomponenten .....24 Binden von Sender und Empfänger ....19 Problemlösung ............25 Einsetzen des Akku ..........20 Garantie und Serviceinformationen .....26... -
Seite 4: Checkliste Vor Dem Flug
Checkliste vor dem Flug 1. Laden Sie den Flugakku. 6. Justieren Sie den Schwerpunkt. 2. Setzen Sie den vollständig geladenen 7. Führen Sie einen Reichweitentest durch. Flugakku in das Flugzeug ein. 3. Binden Sie den Flugzeugempfänger an den 8. Finden Sie eine sichere und offene Gegend Sender. -
Seite 5: Einbau Des Höhenleitwerk
Einbau des Höhenleitwerk Erforderliche Klebstoffe: Sekundenkleber mittelfl üssig 1. Geben Sie eine kleine Menge CA Sekundenkleber in den Kanal auf der Oberseite des Höhenleitwerks. WICHTIG: Lassen Sie keinen Kleber an das Höhenruderscharnier kommen. 2. Setzen Sie das Leitwerk mit dem Spornrad in den Schlitz am Rumpfheck. -
Seite 6: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Beim Bindevorgang wird der Empfänger des Steuergeräts so programmiert, dass er den GUID- ACHTUNG: Wenn Sie einen Futaba-Sender (Globally Unique Identifi er)-Code eines einzelnen mit einem Spektrum DSM-Modul verwenden, Senders erkennt. Um Ihr Flugzeug einsetzen zu müssen Sie den Gaskanal reversieren (umkehren) können, müssen Sie die mit dem Flugzeug-Sender und danach das System neu binden. -
Seite 7: Einsetzen Des Akku
Einsetzen des Akku 1. Nehmen Sie die Kabinenhaube ab. 2. Kleben Sie das Klettband aus dem Lieferumfang auf die Unterseite des Akkus. 3. Setzen Sie den Akku (A) nach vorne in das Akkufach ein. Bitte lesen Sie in diesem Zusammenhang auch die Informationen über den Schwerpunkt. -
Seite 8: Test Der Steuerung
Test der Steuerung Binden Sie Sender und Empfänger bevor Sie diesen Test durchführen. Bewegen Sie die Kontrollen um sich zu überzeugen, dass die Ruder korrekt arbeiten. Halten Sie während des Testen das Gas immer auf Leerlauf/Moto Aus. Stellen Sie sicher, dass sich die Leitwerksanlen-kungen frei bewegen können und nicht durch Farbe oder Dekor gehalten werden. -
Seite 9: Dual Rate
Dual Rate High Rate Low Rate Wir empfehlen eine mit Dual Rate Funktion ausgestattete DSM2/DSMX Fernsteuerung. Die Querruder 14mm 10mm Einstellungen auf der rechten Seite sind für den Höhenruder 8mm fortgeschrittenen Piloten gedacht. Stellen Sie die Ausschläge nach den ersten Flügen nach ihren Seitenruder 16mm 12mm Vorstellungen ein. -
Seite 10: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Diese Brise weht dann in Richtung der Bitte beachten Sie örtliche Bestimmungen bevor aufsteigenden Luft. Sie sich einen Platz zum fl iegen suchen. Klappen Vermeiden Sie es in der Nähe von Häusern, Bäumen, Stromleitungen und Gebäuden zu fl iegen. Die Klappen reduzieren die Geschwindigkeit und Meiden Sie auch belebte oder gut besuchte Plätze ermöglichen so steilere Anfl... -
Seite 11: Checkliste Nach Dem Fliegen
Checkliste nach dem Fliegen 1. Trennen Sie den Flugakku vom Regler 5. Bewahren Sie den Flugakku separat vom (erforderlich aus Sicherheitsgründen und Flugzeug auf, und überwachen Sie die zur Verlängerung der Akkulebensdauer). Ladung des Akkus. 6. Notieren Sie Flugbedingungen und 2. -
Seite 12: Problemlösung
Problemlösung Problem Mögliche Ursache Lösung Flugzeug nimmt kein Gasstick nicht auf Leerlauf oder Bringen Sie den Gasknüppel und Trimmung auf die Gas an, alle anderen Gastrimmung zu hoch unterste Stellung Funktionen arbeiten Gaskanal ist reversiert (umgedreht) Reversieren (drehen) Sie den Gaskanal am Sender einwandfrei Motor ist vom Regler getrennt Nehmen Sie die Tragfl... -
Seite 13: Garantie Und Serviceinformationen
Garantie und Serviceinformationen die Verwendung oder die Wartung des Produktes oder Warnung Ein ferngesteuertes Modell ist kein Spielzeug. Es etwaiger Produktkombinationen, die vom Käufer gewählt- kann, wenn es falsch eingesetzt wird, zu erheblichen werden. Horizon übernimmt keine Garantie und akzeptiert Verletzungen bei Lebewesen und Beschädigungen keine Ansprüche für in der folge auftretende Verletzungen an Sachgütern führen. -
Seite 14: Kontakt Informationen
No. HH2014060601 Horizon Hobby GmbH Christian-Junge-Straße1 D-25337 Elmshorn erklärt das Produkt: Adagio 280 BNF Basic (EFL6550) declares the product: Adagio 280 BNF Basic (EFL6550) Geräteklasse: equipment class im Einklang mit den Anforderungen der unten aufgeführten Bestimmungen nach den Bestimmungen des FTEG (Artikel 3 der R&TTE), und europäischen EMV Richtlinie 2004/108/EG:... -
Seite 15: Ersatzteile
Replacement Parts – Ersatzteile – – Pièces de rechange – Pezzi di ricambio – Part # • Nummer Description Beschreibung Description Descrizione Numéro • Codice Horizontal Stab: E-fl ite Adagio 280: Horizontal Stabilizzatore EFL6501 Adagio 280 Höhenleitwerk m. Rad Stabilisateur: Adagio orizzontale: Adagio 280 Hatch: Adagio E-fl... -
