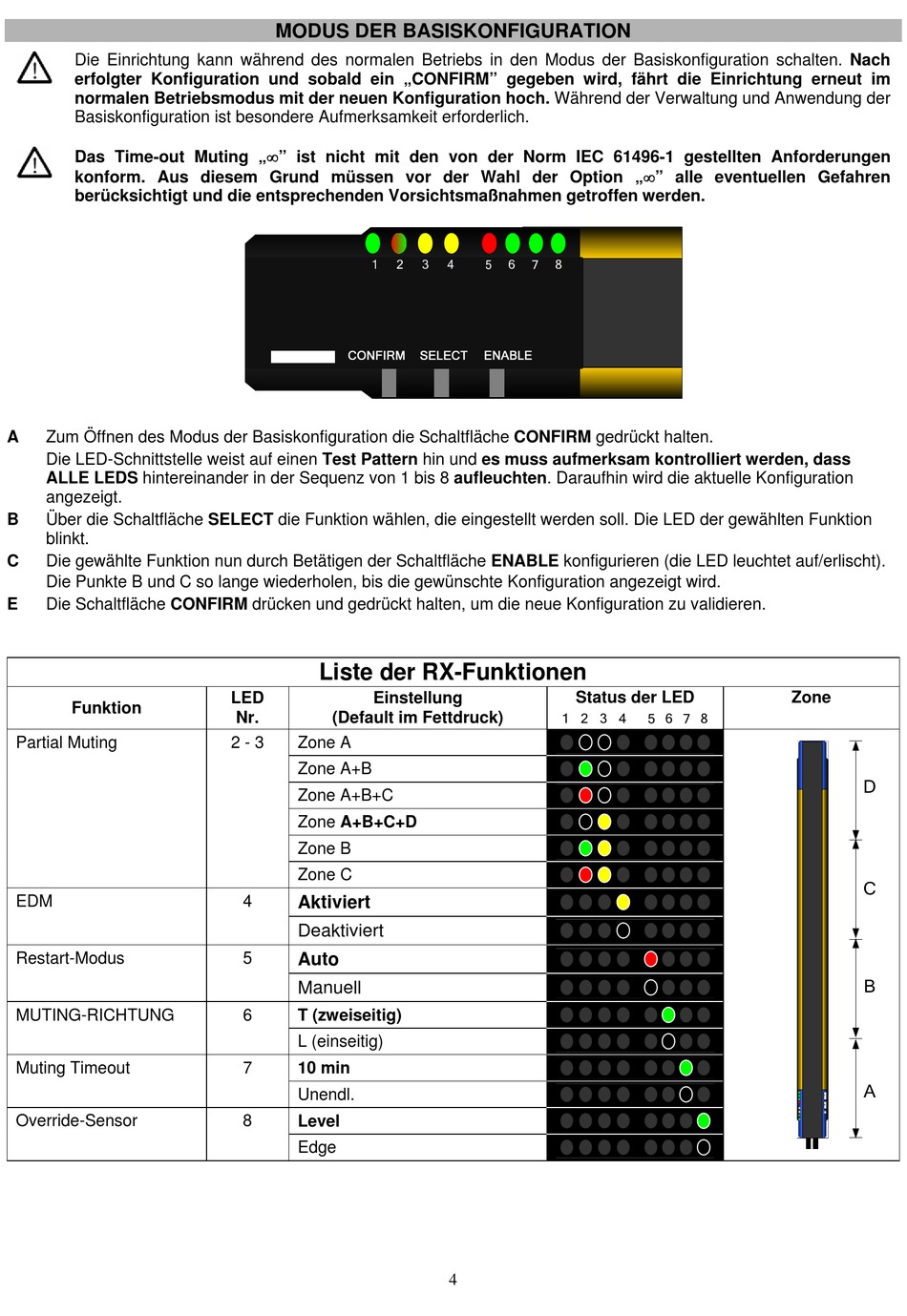

Datalogic SG2 Kurzanleitung Seite 4

Die Einrichtung kann während des normalen Betriebs in den Modus der Basiskonfiguration schalten. Nach
erfolgter Konfiguration und sobald ein „CONFIRM" gegeben wird, fährt die Einrichtung erneut im
normalen Betriebsmodus mit der neuen Konfiguration hoch. Während der Verwaltung und Anwendung der
Basiskonfiguration ist besondere Aufmerksamkeit erforderlich.
Das Time-out Muting „" ist nicht mit den von der Norm IEC 61496-1 gestellten Anforderungen
konform. Aus diesem Grund müssen vor der Wahl der Option „" alle eventuellen Gefahren
berücksichtigt und die entsprechenden Vorsichtsmaßnahmen getroffen werden.
A Zum Öffnen des Modus der Basiskonfiguration die Schaltfläche CONFIRM gedrückt halten.
Die LED-Schnittstelle weist auf einen Test Pattern hin und es muss aufmerksam kontrolliert werden, dass
ALLE LEDS hintereinander in der Sequenz von 1 bis 8 aufleuchten. Daraufhin wird die aktuelle Konfiguration
angezeigt.
B Über die Schaltfläche SELECT die Funktion wählen, die eingestellt werden soll. Die LED der gewählten Funktion
blinkt.
C Die gewählte Funktion nun durch Betätigen der Schaltfläche ENABLE konfigurieren (die LED leuchtet auf/erlischt).
Die Punkte B und C so lange wiederholen, bis die gewünschte Konfiguration angezeigt wird.
E Die Schaltfläche CONFIRM drücken und gedrückt halten, um die neue Konfiguration zu validieren.
Funktion
Partial Muting
EDM
Restart-Modus
MUTING-RICHTUNG
Muting Timeout
Override-Sensor
MODUS DER BASISKONFIGURATION
Liste der RX-Funktionen
LED Einstellung
Nr. (Default im Fettdruck)
2 - 3 Zone A
Zone A+B
Zone A+B+C
Zone A+B+C+D
Zone B
Zone C
4 Aktiviert
Deaktiviert
5
Auto
Manuell
6 T (zweiseitig)
L (einseitig)
7
10 min
Unendl.
8 Level
Edge
Status der LED
4
Zone
