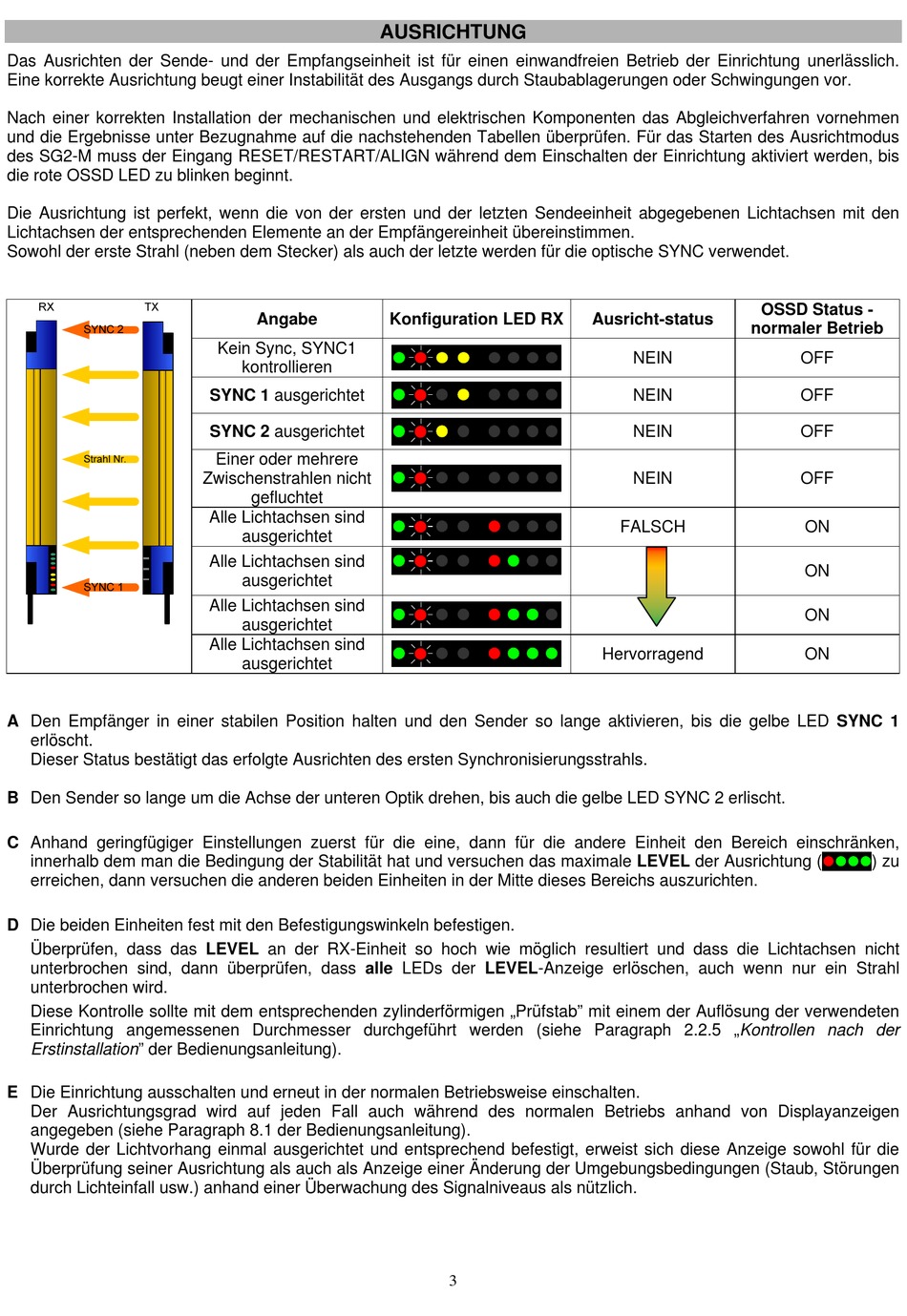

Datalogic SG2 Kurzanleitung Seite 3

Das Ausrichten der Sende- und der Empfangseinheit ist für einen einwandfreien Betrieb der Einrichtung unerlässlich.
Eine korrekte Ausrichtung beugt einer Instabilität des Ausgangs durch Staubablagerungen oder Schwingungen vor.
Nach einer korrekten Installation der mechanischen und elektrischen Komponenten das Abgleichverfahren vornehmen
und die Ergebnisse unter Bezugnahme auf die nachstehenden Tabellen überprüfen. Für das Starten des Ausrichtmodus
des SG2-M muss der Eingang RESET/RESTART/ALIGN während dem Einschalten der Einrichtung aktiviert werden, bis
die rote OSSD LED zu blinken beginnt.
Die Ausrichtung ist perfekt, wenn die von der ersten und der letzten Sendeeinheit abgegebenen Lichtachsen mit den
Lichtachsen der entsprechenden Elemente an der Empfängereinheit übereinstimmen.
Sowohl der erste Strahl (neben dem Stecker) als auch der letzte werden für die optische SYNC verwendet.
A Den Empfänger in einer stabilen Position halten und den Sender so lange aktivieren, bis die gelbe LED SYNC 1
erlöscht.
Dieser Status bestätigt das erfolgte Ausrichten des ersten Synchronisierungsstrahls.
B Den Sender so lange um die Achse der unteren Optik drehen, bis auch die gelbe LED SYNC 2 erlischt.
C Anhand geringfügiger Einstellungen zuerst für die eine, dann für die andere Einheit den Bereich einschränken,
innerhalb dem man die Bedingung der Stabilität hat und versuchen das maximale LEVEL der Ausrichtung () zu
erreichen, dann versuchen die anderen beiden Einheiten in der Mitte dieses Bereichs auszurichten.
D Die beiden Einheiten fest mit den Befestigungswinkeln befestigen.
Überprüfen, dass das LEVEL an der RX-Einheit so hoch wie möglich resultiert und dass die Lichtachsen nicht
unterbrochen sind, dann überprüfen, dass alle LEDs der LEVEL-Anzeige erlöschen, auch wenn nur ein Strahl
unterbrochen wird.
Diese Kontrolle sollte mit dem entsprechenden zylinderförmigen „Prüfstab" mit einem der Auflösung der verwendeten
Einrichtung angemessenen Durchmesser durchgeführt werden (siehe Paragraph 2.2.5 „Kontrollen nach der
Erstinstallation" der Bedienungsanleitung).
E Die Einrichtung ausschalten und erneut in der normalen Betriebsweise einschalten.
Der Ausrichtungsgrad wird auf jeden Fall auch während des normalen Betriebs anhand von Displayanzeigen
angegeben (siehe Paragraph 8.1 der Bedienungsanleitung).
Wurde der Lichtvorhang einmal ausgerichtet und entsprechend befestigt, erweist sich diese Anzeige sowohl für die
Überprüfung seiner Ausrichtung als auch als Anzeige einer Änderung der Umgebungsbedingungen (Staub, Störungen
durch Lichteinfall usw.) anhand einer Überwachung des Signalniveaus als nützlich.
Angabe
Kein Sync, SYNC1
kontrollieren
SYNC 1 ausgerichtet
SYNC 2 ausgerichtet
Einer oder mehrere
Zwischenstrahlen nicht
gefluchtet
Alle Lichtachsen sind
ausgerichtet
Alle Lichtachsen sind
ausgerichtet
Alle Lichtachsen sind
ausgerichtet
Alle Lichtachsen sind
ausgerichtet
AUSRICHTUNG
Konfiguration LED RX
3
OSSD Status -
Ausricht-status
normaler Betrieb
NEIN
NEIN
NEIN
NEIN
FALSCH
Hervorragend
OFF
OFF
OFF
OFF
ON
ON
ON
ON
