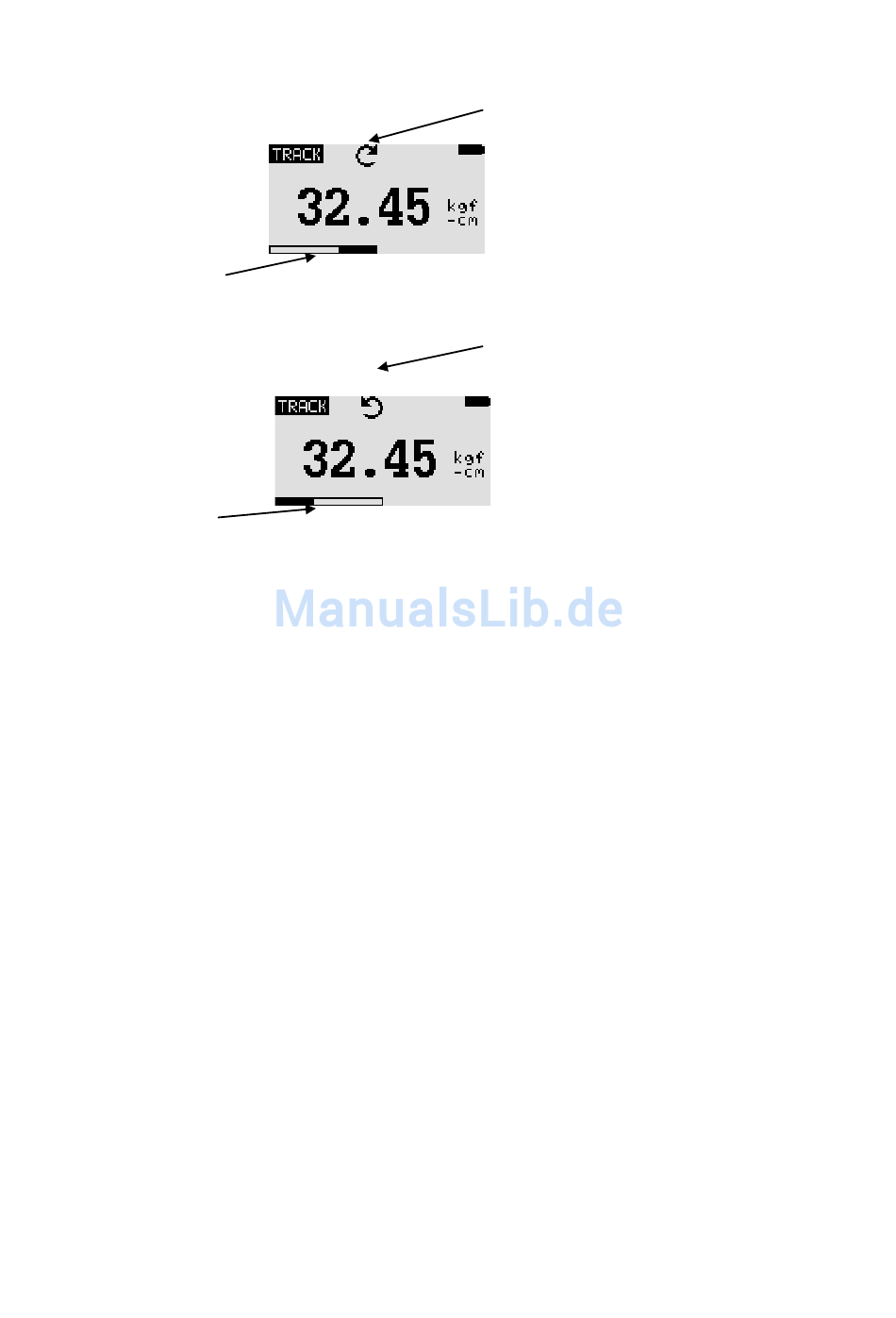

4.3.1 Anzeige des CW-/CCW-Drehmomentwertes
Lastanzeigebalken
des Drehvorgangs im Uhrzeigersinn
Lastanzeigebalken
des Drehvorgangs gegen den Uhrzeigersinn
Abb. 2 Anzeigefunktion des CW-/CCW-Drehmomentwertes
Der Lastanzeigebalken des Drehvorgangs dient zur Anzeige der Last, dem der
Lastsensor ausgesetzt ist.
Bei einem Drehvorgang im Uhrzeigersinn (CW) bewegt sich der Lastanzeigebalken
von rechts nach links. Bei einem Drehvorgang gegen den Uhrzeigersinn (CCW)
bewegt sich der Lastanzeigebalken von links nach rechts.
4.3.2 Nullen der Anzeige
Während des Betriebs ist es oft erforderlich, die Anzeige zu nullen, damit die bereits
angezeigten Werten nicht bei der nächsten Messung mit berücksichtigt werden.
Dazu die Taste ZERO drücken und anschließend los lassen.
4.3.3 Änderung der Messeinheit
Je nach der zulässigen Belastung des eingesetzten Prüfgerätes stehen folgende
Messeinheiten zur Verfügung:
mN.m, N.m, gmf.cm, kgf.cm, Oz.in bzw. lbf.in.
Um die Messeinheit zu ändern, die Taste UNITS drücken. Jede erneute Betätigung
dieser Taste bewirkt die Anzeige einer weiteren Messeinheit, bis die ursprünglich
eingestellte Messeinheit angezeigt wird. Während des Wahlvorgangs werden die
Messergebnisse automatisch umgerechnet.
Wichtig! Es ist zu bedenken, dass nicht immer alle Messeinheiten verfügbar sind.
Dies ist von der zulässigen Belastung des jeweiligen Prüfgerätes abhängig.
DB-BA-d-1610
Symbol
des Drehvorgangs im Uhrzeigersinn
Symbol
des Drehvorgangs gegen
den Uhrzeigersinn
5
