Bedienungsanleitung
BA 1213
®

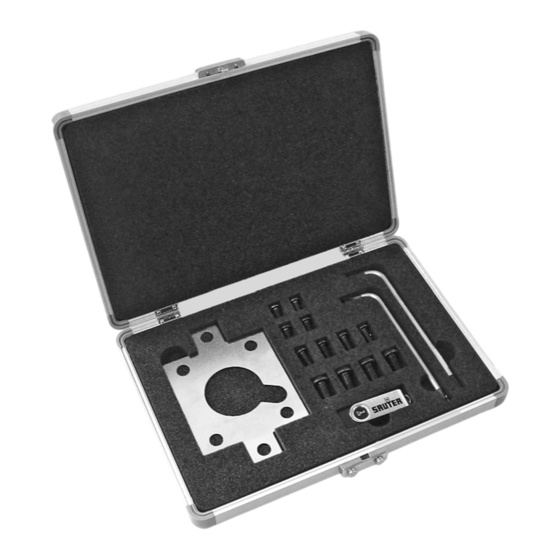

Trifix
Ausricht-Kit
2013-03-13
HINWEIS:
Die in dieser Produktinformation enthaltenen Informationen beruhen auf den zum
Zeitpunkt der Drucklegung vorhandenen Erkenntnissen. Änderungen, die sich im
Rahmen der ständigen Weiterentwicklung ergeben, behalten wir uns ausdrücklich vor.
Werbung
Verwandte Anleitungen für Sauter Trifix
Inhaltszusammenfassung für Sauter Trifix
- Seite 1 Bedienungsanleitung BA 1213 ® Trifix Ausricht-Kit 2013-03-13 HINWEIS: Die in dieser Produktinformation enthaltenen Informationen beruhen auf den zum Zeitpunkt der Drucklegung vorhandenen Erkenntnissen. Änderungen, die sich im Rahmen der ständigen Weiterentwicklung ergeben, behalten wir uns ausdrücklich vor.
- Seite 2 BA 1213_d_2012-11-14.fm...
- Seite 3 Bedienungsanleitung ® Ausrichtkit Trifix Diese Bedienungsanleitung dient dem Betreiber vor Ort die Werkzeughalter/Angetriebenes Werkzeug ® Trifix in der Maschine oder auf Vorrichtung mit System Sauter auszustatten und auszurichten. Ausricht-Kit: VDI 25: Ident.-Nr. 144458 VDI 30: Ident.-Nr. 144459 ...
- Seite 4 ® Bedienungsanleitung ® Trifix Ausrichtkit Werkzeughalter/Angetriebenes Werkzeug Vorrichtung, bzw. Masterwerkzeugscheibe ® Trifix Leisten (1*links/*rechts) Vorspann-Matrize Druckstück BA 1213...
- Seite 5 ® Bedienungsanleitung ® Ausrichtkit Trifix Schritt 1 Vorspann-Matrize 4 auf Werkzeugaufnahme legen Schritt 2 Werkzeughalter, bzw. Angetriebenes Werkzeug 1 einsetzen Schritt 3 Druckstück anschrauben BA 1213...
- Seite 6 Trifix Ausrichtkit Schritt 4 Druckstück 5 mit reduziertem Anziehdrehmoment T gemäß A reduziert Tabelle anziehen ® Spielfrei anziehen; Trifix -Leisten lose bzw. noch nicht montiert Schaftdurchmesser d Anziehdrehmoment T A reduziert [mm] [Nm] Schritt 5 Parallelität ermitteln ...
- Seite 7 ® Bedienungsanleitung ® Ausrichtkit Trifix Schritt 6 Werkzeughalter, bzw. Angetriebenes Werkzeug 1 ausrichten durch Kunstoffhammer möglichst nahe Null Schritt 7 Druckstück mit Anziehdrehmoment T gemäß Tabelle anziehen Schaftdurchmesser d Anziehdrehmoment T [mm] [Nm] BA 1213...
- Seite 8 ® Bedienungsanleitung ® Trifix Ausrichtkit Schritt 8 Parallelität überprüfen Ggf. Schritt 6 wiederholen und Wert aus Messung Schritt 8 entsprechend kompensieren Schritt 9 ® Leiste 3 am Werkzeughalter, bzw. Trifix Angetriebenes Werkzeug vorne festschrauben ® Trifix Nocken der Leiste 3 muß...
- Seite 9 ® Bedienungsanleitung ® Ausrichtkit Trifix Schritt 10 ® Leiste 3 am Werkzeughalter, bzw. Trifix Angetriebenes Werkzeug 1 hinten festschrauben ® Trifix Nocken der Leiste 3 muß immer auf der Seite des Druckstückes sein Schritt 11 Druckstück 5 lösen ...
- Seite 10 ® Bedienungsanleitung ® Trifix Ausrichtkit Schritt 13 Parallelität überprüfen Werkzeughalter, bzw. Angetriebenes Werkzeug ist nun zum Einsatz bereit BA 1213...
