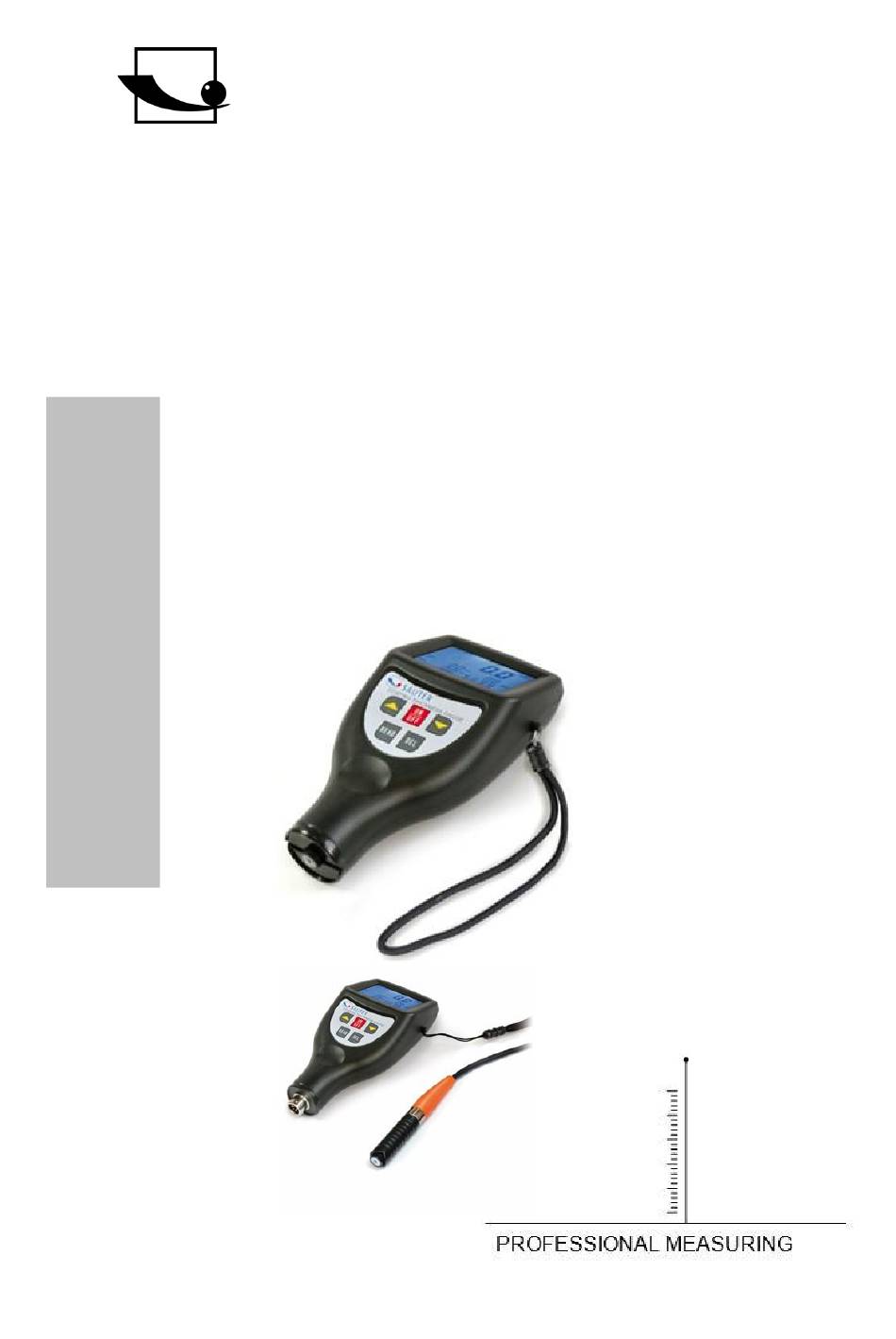

- Seite 1 Sauter GmbH Ziegelei 1 Tel.: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.sauter.eu Bedienungsanleitung digitales Schichtdickenmessgerät SAUTER TG/TF V. 2.1 03/2022 TF 1250-0.1FN TG 1250-0.1FN TG_TF-BA-d-2321...
-
Seite 2: Inhaltsverzeichnis
SAUTER TG/TF V. 2.1 04/2023 Bedienungsanleitung digitales Schichtdickenmessgerät Inhaltsverzeichnis: Einführung ...................... 3 Funktionen...................... 3 Technische Daten ..................4 Beschreibung des Bedienfelds..............5 Messvorgang ....................6 Statistik ......................6 Speichern und Wiederaufrufen von Messwerten ........7 Messwerte (Ablesewerte) löschen ..............7 Übertragen von Messwerten an den PC ............ -
Seite 3: Einführung
1 Einführung Dieses Schichtdickenmessgerät ist klein, leicht und handlich. Obwohl es eine komplexe und fortschrittliche Ausstattung besitzt, ist es bequem und leicht zu bedienen. Dessen Robustheit erlaubt einen langjährigen Gebrauch, vorausgesetzt, es werden alle Anweisungen dieser Betriebsanleitung sorgfältig beachtet. Bitte behalten Sie diese deshalb stets in Reichweite! Anmerkung: Es wird stark empfohlen, das neue Messgerät vor dem ersten Gebrauch zu justieren, wie in Kapitel 10 beschrieben. -
Seite 4: Technische Daten
- Nullplatte (Aluminium) - Nullplatte (Eisen) Optionales Zubehör: - Software und Kabel RS-232C: ATC-01 - RS 232 zu USB-Adapter: AFH 12 - Justierfolien (Ersatzbestellung): ATB-US07 - Externe Messsonde FN (Für TG 1250-0.1FN): ATG 01 Achtung: Alle Genauigkeitsangaben gelten nach Justierung! TG_TF-BA-d-2321... -
Seite 5: Beschreibung Des Bedienfelds
4 Beschreibung des Bedienfelds hier: Modell TF, mit integrierten Messsonden Eingebaute Messsonden (F und N) oder beim TG die externe Sonde FN Display Ein-/ Ausschalttaste und Nulltaste Plus-Taste (Pfeiltaste nach oben) Minus-Taste (Pfeiltaste nach unten) Ablese-Taste (READ-Taste) Lösch-Taste (DEL-Taste) Anschluss für RS 232 Verbindung... -
Seite 6: Messvorgang
5 Messvorgang 5.1 Einschalten durch die Ein-/ Ausschalttaste 3-3. `0` erscheint auf dem Display 3-2. Beide Messgeräte TF und TG, erkennen die Einstellung der letzten Messung selbst anhand des im Display angezeigten Symbols `Fe` (= F) für eisenhaltige Metalle oder `NFe` (= N) für nicht eisenhaltige Metalle. Es geht in den automatischen Messmodus über, welcher auch die Nullplatte oder jegliches anderes... -
Seite 7: Speichern Und Wiederaufrufen Von Messwerten
• Anzahl der getätigten Messungen Um die Statistikeinstellungen zu löschen, wenn eine neue Messgruppe erstellt werden soll, ist einfach die Null-Taste 3-3 zu drücken und wieder loszulassen. Im Messmodus, welcher durch SV gekennzeichnet ist, kann der letzte Messwert gelöscht werden, indem die DEL-Taste gedrückt wird. Die Statistik wird wieder berechnet und auf dem Display aufgezeigt. -
Seite 8: Kalibrierung
9.3 Das Gerät wird eingeschalten, um sicher zu gehen, dass der Ablesebildschirm angezeigt ist. 9.4 Es wird begonnen, die Software einzulesen und den Anweisungen gefolgt, welche der Software-Demo EXE. beigelegt sind. 10 Kalibrierung 10.1 Die Nulleinstellung für „Fe“ und „NFe“ sollte separat durchgeführt werden. Es wird die eiserne Nullplatte genommen, wenn auf dem Display „Fe“... -
Seite 9: Justierfolien
11.3 Die Batterien (2x1,5V AAA/UM-4) werden eingesetzt, indem beim Einlegen auf die Polarität geachtet wird. 11.4 Wird das Gerät für einen längeren Zeitraum nicht benutzt, sollten die Batterien entnommen werden. 12 Justierfolien Dieses Instrument enthält im Lieferumfang ein Justierfolienset mit verschiedenen Folien und Messbereichen, wobei aber immer der Messbereich von 20 bis 2000µm abgedeckt ist. -
Seite 10: Werkseinstellungen Wiederherstellen
15 Werkseinstellungen wiederherstellen 15.1 Es wird empfohlen, die Werkseinstellungen in den folgenden Fällen durchzuführen: - es lassen sich überhaupt keine Messungen mehr tätigen - die Messgenauigkeit ist aufgrund von drastischen Änderungen im Umfeld des Einsatzes des Messgerätes beeinträchtigt - nach Auswechseln der Messsonde 15.2 Vorgehensweise: Die Werkseinstellungen beinhalten beides, die Einstellungen für “Fe”... - Seite 11 Generell gilt: Je größer der LN-Wert, desto kleiner das Ableseergebnis für die gleiche Schichtdicke. Eine kleine Veränderung des LN-Wertes verursacht eine große Änderung im Ableseergebnis im oberen Messbereich (bei 500µm/ 20mil). So ist der LN-Wert zu korrigieren: Ein-/ Austaste betätigen: Es dauert ca.14 Sekunden vom Beginn des Drückens dieser Taste.
