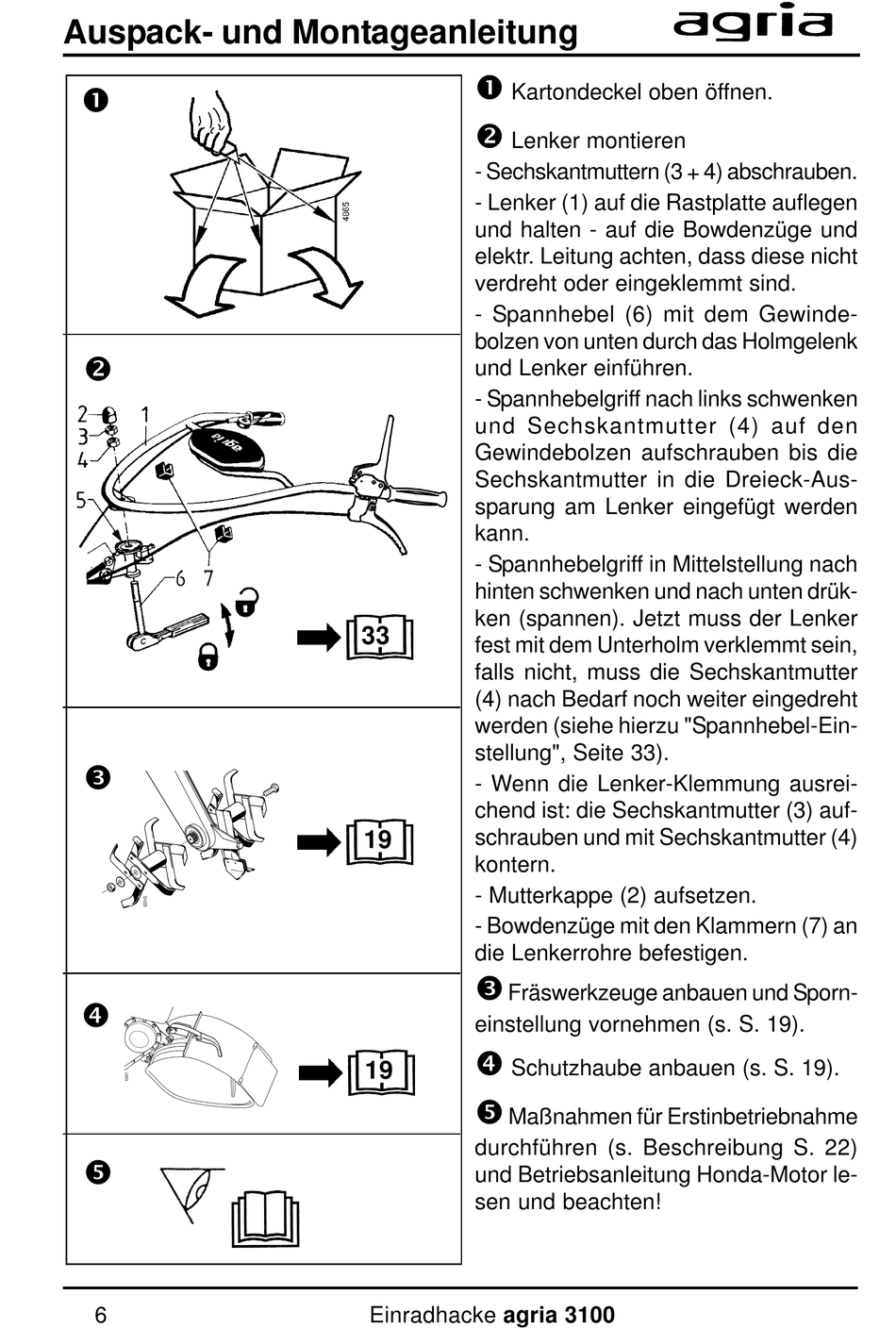

Auspack- und Montageanleitung
Œ
•
Ž
•
•
6
Œ
Kartondeckel oben öffnen.
•
Lenker montieren
- Sechskantmuttern (3 + 4) abschrauben.
- Lenker (1) auf die Rastplatte auflegen
und halten - auf die Bowdenzüge und
elektr. Leitung achten, dass diese nicht
verdreht oder eingeklemmt sind.
- Spannhebel (6) mit dem Gewinde-
bolzen von unten durch das Holmgelenk
und Lenker einführen.
- Spannhebelgriff nach links schwenken
und Sechskantmutter (4) auf den
Gewindebolzen aufschrauben bis die
Sechskantmutter in die Dreieck-Aus-
sparung am Lenker eingefügt werden
kann.
- Spannhebelgriff in Mittelstellung nach
hinten schwenken und nach unten drük-
ken (spannen). Jetzt muss der Lenker
33
fest mit dem Unterholm verklemmt sein,
falls nicht, muss die Sechskantmutter
(4) nach Bedarf noch weiter eingedreht
werden (siehe hierzu "Spannhebel-Ein-
stellung", Seite 33).
- Wenn die Lenker-Klemmung ausrei-
chend ist: die Sechskantmutter (3) auf-
19 schrauben und mit Sechskantmutter (4)
kontern.
- Mutterkappe (2) aufsetzen.
- Bowdenzüge mit den Klammern (7) an
die Lenkerrohre befestigen.
Ž
Fräswerkzeuge anbauen und Sporn-
einstellung vornehmen (s. S. 19).
•
19 Schutzhaube anbauen (s. S. 19).
•
Maßnahmen für Erstinbetriebnahme
durchführen (s. Beschreibung S. 22)
und Betriebsanleitung Honda-Motor le-
sen und beachten!
Einradhacke agria 3100
