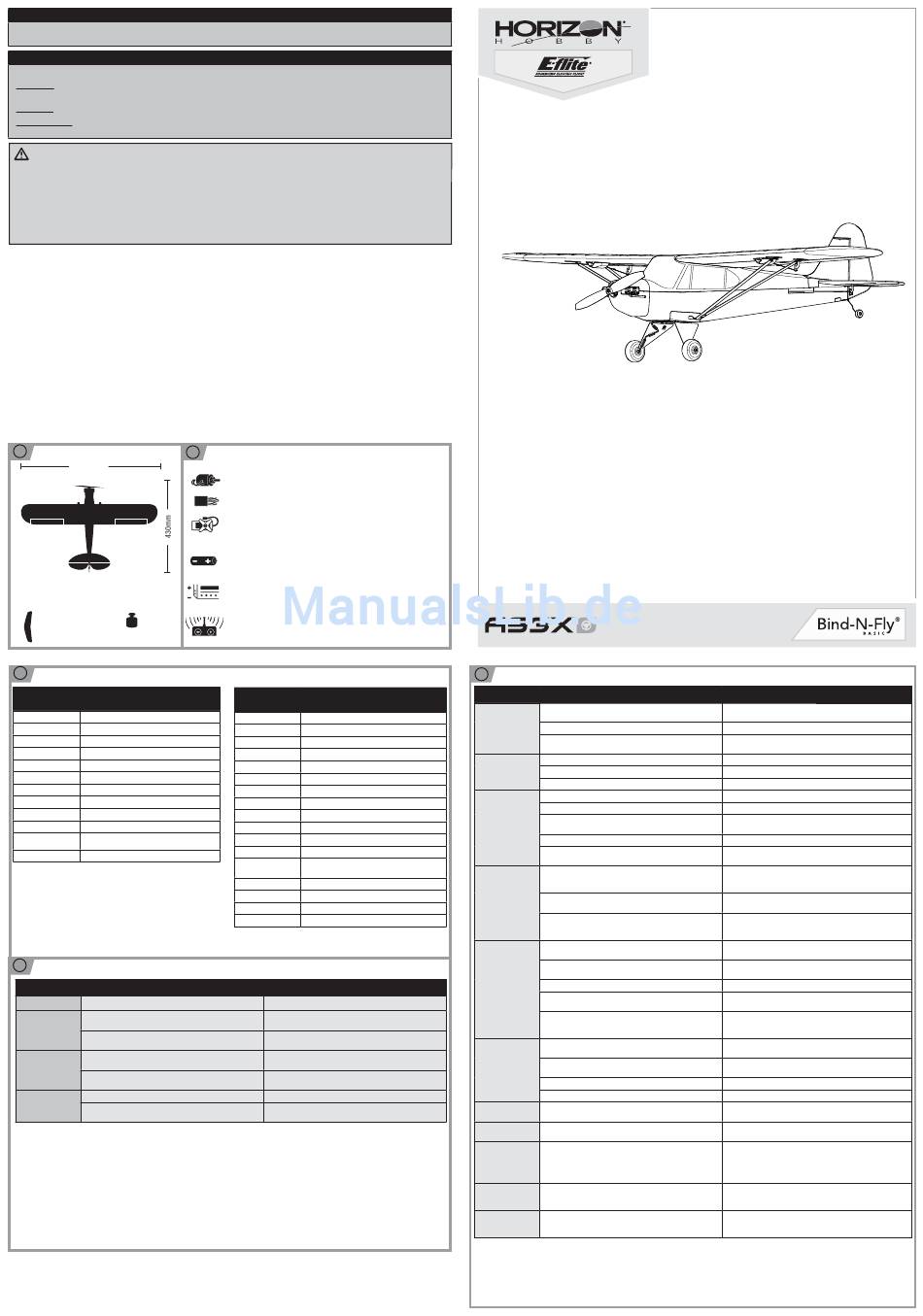

Précautions Et Avertissements Liés À La Sécurité; Guide De Dépannage - E-FLITE UMX J-3 Cub Bedienungsanleitung

La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d'Horizon Hobby, LLC. Pour
obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur l'onglet de support de ce produit.
Signifi cation de certains termes spécifi ques :
Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :
REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un
faible risque de blessures.
ATTENTION : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.
AVERTISSEMENT : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures
graves OU engendrer une probabilité élevée de blessure superfi cielle.
AVERTISSEMENT : lisez la TOTALITÉ du manuel d'utilisation afi n de vous familiariser avec les caractéristiques du produit avant de
le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire
de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique.
Toute utilisation irresponsable ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et
endommager le produit. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas
de modifi er ou d'utiliser ce produit avec des composants incompatibles hors des instructions fournies par Horizon Hobby, LLC. Ce manuel
comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter la totalité des
instructions et avertissements du manuel avant l'assemblage, le réglage et l'utilisation, ceci afi n de manipuler correctement l'appareil et
d'éviter tout dégât matériel ou toute blessure grave.
14 ans et plus. Ceci n'est pas un jouet.
Précautions et avertissements liés à la
sécurité
• Conservez toujours une distance de sécurité tout autour du
modèle afi n d'éviter les collisions ou risques de blessures. Ce
modèle est contrôlé par un signal radio, qui peut être soumis à
des interférences provenant de nombreuses sources que vous ne
maîtrisez pas. Les interférences sont susceptibles d'entraîner une
perte de contrôle momentanée.
• Faites toujours fonctionner votre modèle dans des espaces
dégagés, à l'écart des véhicules, de la circulation et des
personnes.
• Respectez toujours scrupuleusement les instructions et
avertissements relatifs à votre modèle et à tous les équipements
complémentaires optionnels utilisés (chargeurs, packs de batteries
rechargeables, etc.).
• Tenez toujours tous les produits chimiques, les petites pièces et
les composants électriques hors de portée des enfants.
• Évitez toujours d'exposer à l'eau tout équipement non conçu
i
Caractéristiques techniques
670mm
Surface alaire: 646 cm². 102g
i
Piéces de rechange
Numéro Description
EFLU3401 UMX J-3 BL - Fuselage peint
EFLU3402 UMX J-3 BL - Aile avec haubans
EFLU3403 UMX J-3 BL - Empennages
EFLU3404 UMX J-3 BL - Train d'atterrissage
EFLU3405 UMX J-3 BL - Pièces plastiques
EFLU3406 UMX J-3 BL - Tringlerie
EFLU3407 UMX J-3 BL - Planche de décoration
SPMSA2030L Servo linéaire course longue de 2,3g
EFLUP575225 UMX Yak 54 - Hélice 5.75x2.25
EFLU4067 UMX Beast - Adaptateur d'hélice
Moteur Brushless BL180 à cage tournante,
EFLUM180BL2
2500Kv
EFLU4864 Module 6 voies RX/AS3X/Contrôleur
i
Guide de dépannage
Problème Cause possible
AS3X
Les gouvernes ne Les tringleries ne sont pas correctement réglées
sont pas au neutre
alors que les man-
L'avion a été déplacé avant l'initialisation des capteurs
ches sont au neutre
Le modèle vole de L'avion n'est pas resté immobile durant 5 secondes après y
façon aléatoire de avoir connecté la batterie
vol en vol
Les trims sont trop décalés par rapport au neutre
Le modèle vibre en L'hélice n'est pas équilibrée, causant des vibrations excessives
vol (le modèle sau-
La vis de fi xation de l'hélice est desserrée, causant
tille rapidement)
des vibrations
E-fl ite, AS3X, UMX, DSM, DSM2, DSMX, ModelMatch, Bind-N-Fly, Celectra and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
All other trademarks, service marks and logos are property of their respective owners.
Created 10/15 48975 (FR)
REMARQUE
et protégé à cet effet. L'humidité endommage les composants
électroniques.
• Ne mettez jamais aucune partie du modèle dans votre bouche.
Vous vous exposeriez à un risque de blessure grave, voire mortelle.
• Ne faites jamais fonctionner votre modèle lorsque les batteries de
l'émetteur sont faibles.
• Gardez toujours votre modèle à vue afi n d'en garder le contrôle.
• Utilisez toujours des batteries totalement chargées.
• Laissez toujours l'émetteur sous tension tant que la batterie du
modèle est branchée.
• Débranchez toujours la batterie avant de désassembler le modèle.
• Nettoyez toujours les parties mobiles.
• Gardez toujours le modèle à l'écart de l'humidité.
• Laissez toujours refroidir avant de manipuler.
• Débranchez toujours la batterie après utilisation.
• Vérifi ez toujours que le failsafe est correctement réglé avant
d'effectuer un vol.
• N'utilisez jamais l'avion si le câblage est endommagé.
• Ne touchez jamais les parties mobiles.
i
Liste des éléments
Installés
Moteur: Moteur Brushless BL180 à cage tournante, 2500Kv
Récepteur :
Spektrum 6 voies avec AS3X et contrôleur intégré
Servo : 2 Servos linéaires course longue de 2,3g
Éléments requis
Batterie recommandée: Li-Po 2S 7,4V 200mA 30C, 26AWG
Chargeur recommandé:
Chargeur Celectra 2S 7,4V DC
Émetteur recommandé:
Spektrum DSM2/DSMX avec double-débattements
(DX4e et supérieur)
Piéces optionnelles et accessoires
Numéro Description
PKZ1039 Ultra Micros - Bande auto-agrippante (5)
EFLUA1190 Flotteurs optionnels avec accessoires
SPMA3060 Interface USB pour récepteur AS3X
EFLUC1007 Chargeur Celectra Li-Po 2S 7.4V
EFLC1105 Chargeur Ultra Micro-4 , 4x9w AC/DC,EU
EFLUC1008 Câble d'alimentation pour EFLUC1007
EFLB2002S30 Batterie Li-Po 2S 7,4V 200mA 30C
EFLB2802S30 Batterie Li-Po 2S 7,4V 280mA 30C
EFLA700UM EFL - Prise d'adaptation chargeur
EFLA7001UM Thunder Power - Prise d'adaptation chargeur
EFLU4068 UMX Beast - Adaptateur de câblage
SPM6825 Inverseur de servo
EFLC4000/UK/ Alimentation CA vers 12V CC, 1,5 A (En fonction de
AU/EU votre région)
Émetteur DX6 DSMX 6 voies
Émetteur DX7 DSMX 7 voies
Émetteur DX9 DSMX 9 voies
Émetteur DX18 DSMX
Solution
Effectuez un réglage mécanique en serrant ou desserrant les
"U" des tringleries
Débranchez la batterie et rebranchez-la en prenant garde de
ne pas déplacer le modèle durant 5 secondes
Gardez l'avion immobile durant 5 secondes après la connexion
de la batterie
Placez les trims au neutre et réglez mécaniquement les
tringleries
Retirez l'hélice et ré-équilibrez-la ou remplacez si nécessaire
Resserrez la vis
©2015 Horizon Hobby, LLC.
Patents pending.
UMX
Manuel d'utilisation
Enregistrez votre produit en ligne sur www.e-fl iterc.com
