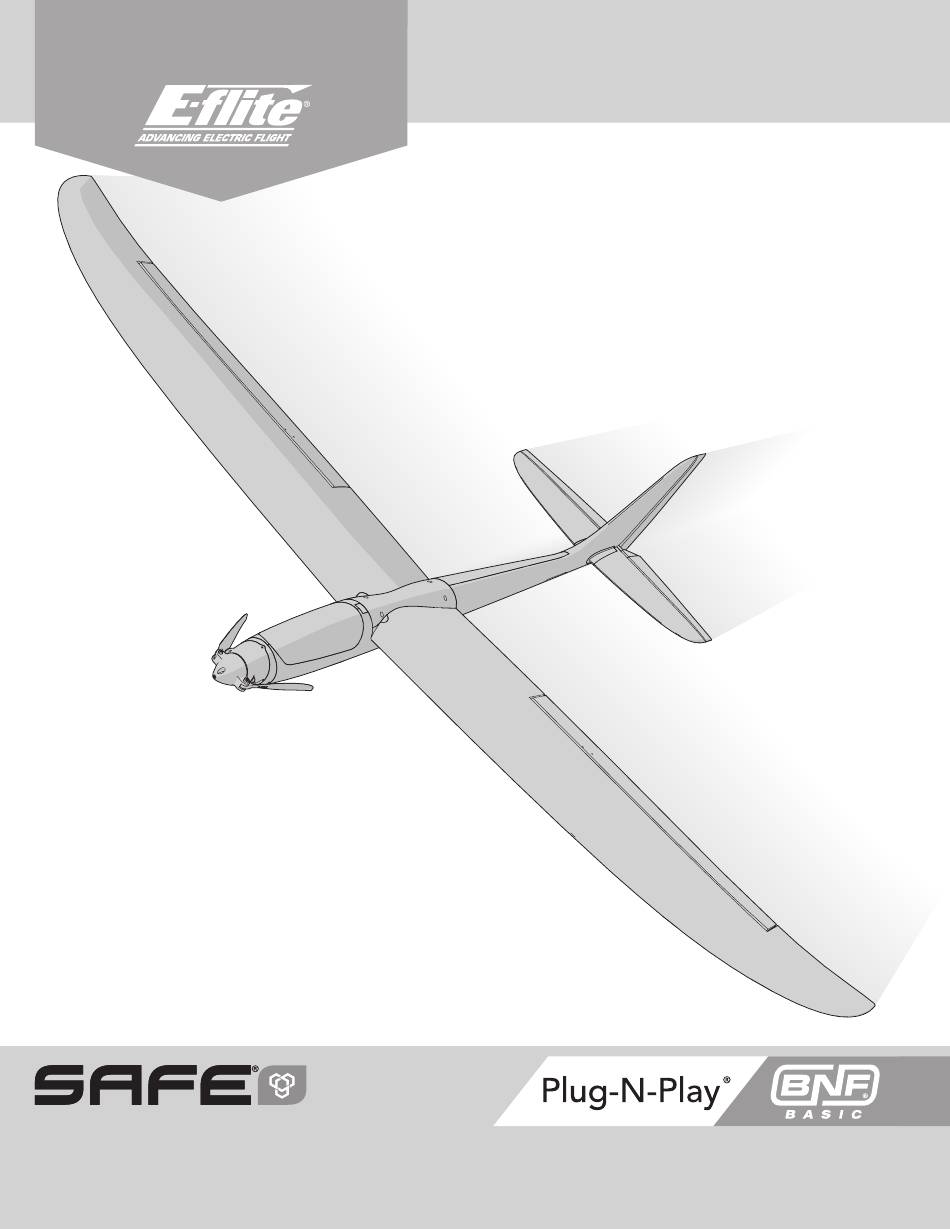

- Seite 1 Conscendo Evolution 1.5m ® Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni Visit www.horizonhobby.com for any product and instruction manual updates. SAFE ® Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Sicherheitshinweise Und Warnungen
HINWIES Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt. ERKLÄRUNG DER BEGRIFFE Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl ächliche Verletzungen. -
Seite 3: Inhaltsverzeichnis
Verpackungsinhalt Schnellstartanleitung 1. Leeres (Acro-) Modell 2. Tragflächentyp: Normal Senderkonfiguration 3. Umkehren der Servolaufrichtung: Alle Kanäle Normal 4. Wegverstellung (Alle Oberflächen): 100 % Hohe Ge- Niedrige Geschwin- schwindigkeit digkeit p = 15mm p = 10mm Querruder Duale q = 15mm q = 10mm Geschwindigkeit* p = 10mm p = 7mm... -
Seite 4: Preflight
Preflight 1 Inhalt entfernen und überprüfen. 9 Überprüfen, ob sich die Gestänge unbehindert bewegen lassen. 2 Diese Anleitung sorgfältig durchlesen. 10 Steuerrichtungstest mit dem Sender durchführen. 3 Den Flug-Akku aufladen. 11 AS3X-Steuerrichtungstest mit dem Flugzeug durchführen. 4 Sender laut der Sender-Einrichtungstabelle einrichten. 12 Flugsteuerungen und Sender anpassen. -
Seite 5: Zusammenbau Des Modells
tooltip tooltip Zusammenbau des Modells tooltip Die Abbildung zeigt die empfohlenen Locheinstellungen in den Servo- Einstellungen von Steuerhorn und Servoarm tooltip tooltip Armen und den Steuerhörnern. Höhenruder Querruder Seitenruder Die Gabelköpfe wie abgebildet mit den Steuerhörnern verbinden... -
Seite 6: Zusammenbau Des Modells (Fortsetzung)
Zusammenbau des Modells (Fortsetzung) Installation der Tragflächen (Fortsetzung) 1. Die beiden Tragflügelhälften auf die Flügelstreckung schieben. 2. Die mittlere Kunststoffkappe auf dem Mittelteil der Tragfläche anbringen. 3. Die Querruder-Servo mit dem Y-Kabel verbinden. Der linke und der rechte Servo können auf beiden Seiten des Y-Kabels angeschlossen werden. 4. -
Seite 7: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers ACHTUNG: Trennen Sie immer den LiPo Flug-Akku vom Sender des Fluggeräts, wenn es nicht geflogen wird, um ein übermäßiges Entladen des Akkus zu vermeiden. Akkus, die auf eine niedrigere Spannung als die niedrigste zugelassene Spannung entladen werden, können beschädigt werden und so zu Leistungsverlusten und möglichen Bränden beim Laden der Akkus führen. -
Seite 8: Binden
Binden Allgemeine Tipps zur Bindung • Der mitgelieferte Sender wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen für programmiert. Nach dem Austausch des Empfängers sind die Anweisungen zur den Empfänger bei, bis eine neue Bindung erfolgt. ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 9: Safe Select Switch Designation
SAFE Select Switch Designation Zuweisen eines Schalters Sobald SAFE Select aktiviert ist, können Sie sich dafür entscheiden, Vollzeit im SAFE-Modus zu fliegen, oder einen Schalter zuweisen. Jeder Schalter auf jedem 1. Schalten Sie den Sender ein. Kanal zwischen 5 und 9 lässt sich auf Ihrem Sender verwenden. 2. -
Seite 10: Steuerrichtungstestsx
Steuerrichtungstestsx Den Sender einschalten und den Akku anschließen. Den Sender zum Steuern Bewegung Bewegung der Steuerfläche der Querruder- und Höhenrudersteuerungen verwenden. Beim Prüfen der des Hebels Steuerungsrichtungen das Fluggerät von hinten ansehen. Querruder 1. Den Querruder-Hebel nach links bewegen. Das rechte Querruder sollte sich Quer- nach unten und das linke Querruder nach oben bewegen, sodass sich das Fluggerät nach links neigt. -
Seite 11: Dual Rates And Control Throws
Dual Rates and Control Throws Den Sender programmieren, um die Geschwindigkeiten und Ruderausschläge Hohe Geschwindigkeit Niedrige Geschwindigkeit entsprechend Ihrem Erfahrungsstand einzurichten. Diese Werte wurden p = 15mm p = 10mm Querruder getestet und sind ein guter Ausgangspunkt, um einen erfolgreichen ersten Flug q = 15mm q = 10mm durchzuführen. -
Seite 12: Tipps Für Das Fliegen Mit Safe® Select
Tipps für das Fliegen mit SAFE® Select Unterschiede zwischen den Modi SAFE Select und AS3X Wenn das Flugzeug im SAFE Select-Modus fliegt, kehrt es in den Horizontalflug zurück, wenn sich die Querruder- und Höhenrudersteuerung auf Neutral befinden. Dieser Abschnitt ist grundsätzlich präzise, berücksichtigt aber nicht die Mit der Querruder- oder Höhenrudersteuerung kann bewirkt werden, dass das Fluggeschwindigkeit, den Ladezustand der Batterie und andere einschränkende Faktoren. -
Seite 13: Leitfaden Zur Problemlösung As3X
Leitfaden zur Problemlösung AS3X Problem Mögliche Ursache Lösung Beschädigter Propeller oder Spinner Propellergruppe auswechseln Motorvibrationen Ersetzen Sie alle Teile und ziehen Befestigungen wie benötigt an Empfänger lose Richten Sie den Empfänger im Rumpf aus und befestigen Sie ihn Schwingungen Lose Komponenten Befestigen und sichern Sie die Teile (Servo Arm, Gestänge , Servohorn und Ruder) Teile verschlissen Ersetzen Sie abgenutzte Teile (speziell Propeller,Spinner oder Servos) -
Seite 14: Ersatzteile
Ersatzteile Empfohlene Teile Teile-Nr. Beschreibung Teile-Nr. Beschreibung EFL01651 Rumpf: Conscendo Evolution SPMX13003S30M SMART 1300 mAh 3S 11,1 V Smart 30C LiPo-Akku, IC3 EFL01652 Tragflächensatz: Conscendo Evolution SPMX22004S30 SMART 2200 mAh 4S 14,8 V Smart 30C LiPo-Akku, IC3 EFL01653 Höhenleitwerk: Conscendo E SPMX22003S30 SMART 2200 mAh 3S 11,1 V Smart 30C LiPo-Akku, IC3 EFL01654 Abdeckung: Conscendo Evolution SPMXC1000... -
Seite 15: Garantie Und Service Kontaktinformationen
Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union Anweisungen zur Entsorgung von Elektro-und Elektronik-Altgeräten für EU Konformitätserklärung Benutzer in der Europäischen Union EFL01675 Conscendo 1.5m PNP;... - Seite 16 ©2020 Horizon Hobby, LLC. E-Flite, Plug-N-Play, Bind-N-Fly, BNF, the BNF logo, DSM, DSM2, DSMX, Spektrum AirWare, EC5, IC5, AS3X, SAFE, the SAFE logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
