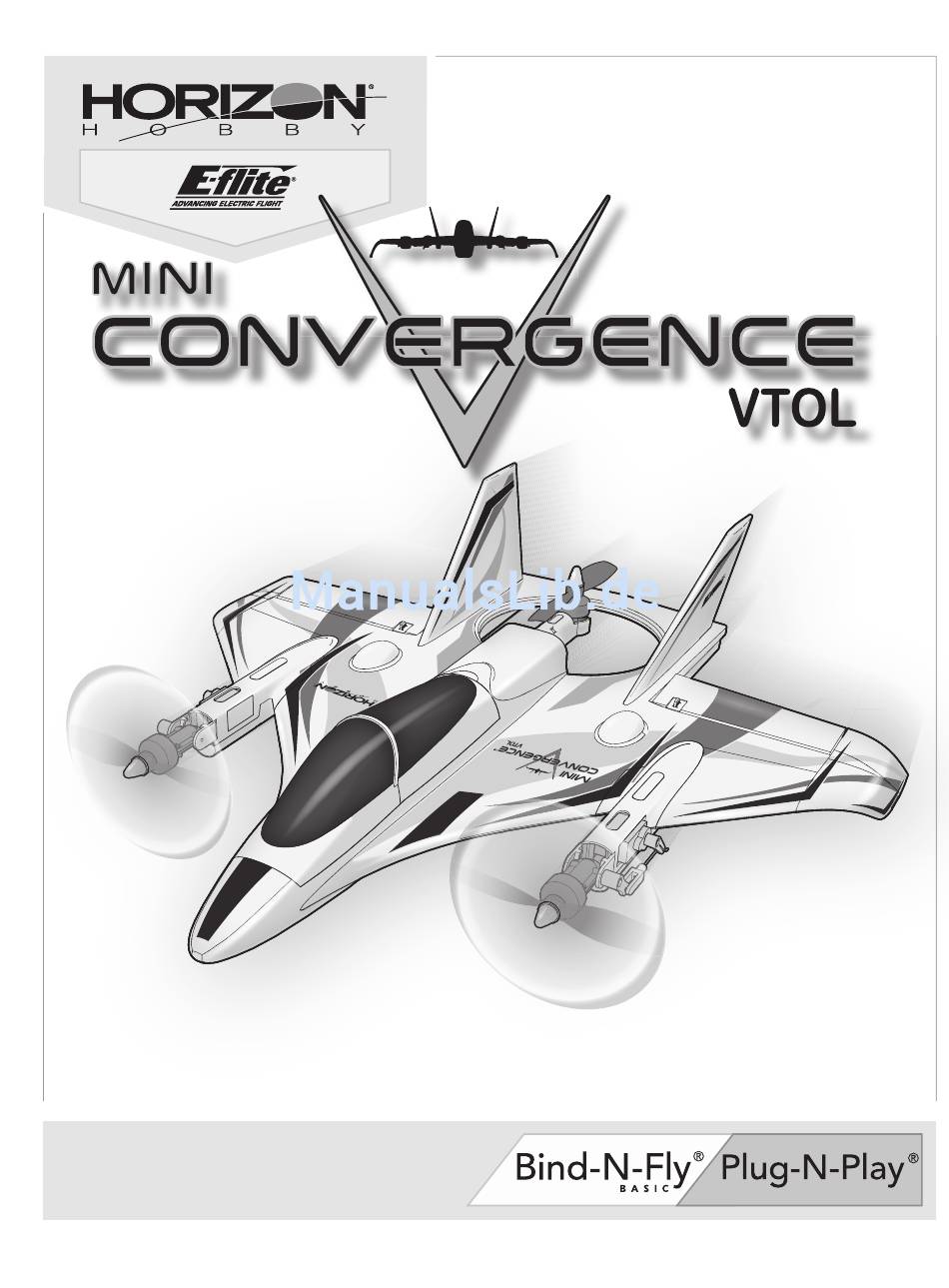

- Seite 1 ® Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung: Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi nieren: WARNUNG: Verfahren, die bei nicht ordnungsgemäßer Durchführung womöglich Schäden an Eigentum, Kollateralschäden und schwere Verletzungen ODER höchstwahrscheinlich oberfl... -
Seite 3: Inhaltsverzeichnis
Packungsinhalt Schnellstartanleitung Zum Konfi gurieren des Senders das Senderkonfi guration Diagramm für die Senderkonfi guration verwenden Die Position des Schwerpunktes (Center of Gravity, CG) liegt innerhalb Schwerpunkt (CG) von 200 bis 210 mm, gemessen ab Bug des Flugzeugs, wie in der Abbildung gezeigt Einstellung 5 Minuten... -
Seite 4: Vor Dem Fliegen
Vor dem Fliegen 1. Entnehmen und überprüfen Sie den Lieferumfang. 9. Stellen Sie sicher, dass die Anlenkungen und Gestänge frei laufen. 2. Lesen Sie bitte diese Anleitung sorgfältig. 10. Führen Sie mit dem Sender einen Steuerrichtungstest durch. 3. Laden Sie den Flugakku. 11. -
Seite 5: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus ® Wir empfehlen den E-fl ite 2200 mA 11,1 V 3S 30C Li-Po-Akku (EFLB22003S30). Siehe Optionale Teileliste zu anderen empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku innerhalb des Leistungsbereichs, der Abmessungen und des Gewichts des E-fl... -
Seite 6: Flugbedingungen
Flugbedingungen Stabilitäts- und Kunstfl ug-Modi sind im Flugzeug- und Multirotoren-Flug verfügbar. Die Positionen der Motorgondeln Grundfunktion eines jeden Modus ist die gleiche, egal welcher Flugmodus aktiv ist. Stabilitätsmodus Der Stabilitätsmodus begrenzt die Winkel von Schräglage und Neigung des Flugzeugs. Das Flugzeug richtet sich von selber aus, wenn die Senderknüppel losgelassen werden. Kunstfl... -
Seite 7: Gestängeeinstellungen Und Trimmung Während Des Flugs
Gestängeeinstellungen und Trimmung während des Flugs Die Tabelle auf der rechten Seite zeigt die Werkseinstellungen der Steuerhörner Steuerhörner Servoarme und Servoarme. Das Flugzeug zuerst auf den Werkseinstellungen fl iegen, ehe Änderungen am Gestänge von Quer-/Höhenruder vorgenommen werden. Quer-/ Höhenruder Trimmung 1. -
Seite 8: Flugzeug-Flug
Multirotoren-Flug Querruder Ansicht von hinten Ansicht von hinten Rechts Links Querruder nach rechts Querruder nach links Seitenruder Ansicht von oben Ansicht von oben Gieren nach links Gieren nach rechts Seitenruder nach rechts Seitenruder nach links Flugzeug-Flug Linke Seitenansicht Linke Seitenansicht Schneller Langsamer Gas nach oben... -
Seite 9: Flugzeug Fl Iegen
Flugzeug fl iegen Die örtlichen Gesetze und Verordnungen vor der Wahl des Fluggeländes konsultieren. HINWEIS: Nicht in den Multirotoren-Flug bei niedriger Gaszufuhr übergehen Reichweitentest des Funksystems durchführen oder die Gaszufuhr sofort nach dem Übergang in den Multirotoren-Flug senken. Vor dem Flug die Reichweite des Funksystems prüfen. Siehe die Dadurch kommt es zu einem schnellen Höhenverlust und möglicherweise zu Bedienungsanleitung des jeweiligen Senders zu Informationen zum einem Absturz. -
Seite 10: Trimmung Während Des Fluges
Nach dem Fliegen 1. Trennen Sie den Flugakku vom Regler/ESC 5. Reparieren bzw. ersetzen Sie beschädigte Bauteile. (notwendig zur Sicherheit und Akkuhaltbarkeit). 6. Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie 2. Schalten Sie den Sender aus. die Aufl adung des Akkus. 3. -
Seite 11: Auswahl Und Montage Des Pnp-Empfängers
Auswahl und Montage des PNP-Empfängers Das Convergence-Flugzeug nutzt den seriellen Empfänger Spektrum ™ DSMX ® (SPM4648) der im BNF-Basic-Flugzeug enthalten ist, Einbau eines seriellen DSMX-Empfängers 1. Die untere Abdeckung vom Rumpf entfernen. 2. Den Empfänger mit doppelseitigem Klebeband oder Klettband am Rumpf befestigen. -
Seite 12: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Gas nicht im Leerlauf und/oder Gastrimmung zu hoch Steuerungen mit Gashebel und Gastrimmung auf niedrigster Einstellung erneut einstellen Flugzeug reagiert Gas-Servo-Verfahrweg ist niedriger als 100 % Sicherstellen, dass Gas-Servo-Verfahrweg 100 % oder höher ist nicht auf Gas, aber auch alle anderen Gas-Kanal ist umgekehrt Gas-Kanal auf dem Sender umkehren... -
Seite 13: Haftungsbeschränkung
Haftungsbeschränkung Warnung Sicherheitshinweise Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing- Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit esetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie an Sachgütern führen. -
Seite 14: Garantie Und Service Kontaktinformationen
Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EU Konformitätserklärung Mini Convergence PNP (EFL9375);... - Seite 15 Exploded View / Explosionszeichnung / Vue Éclatée / Vista Esplosa ®...
- Seite 16 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # / Nummer Numéro / Codice Description Beschreibung Description Descrizione Cellule de remplacement: Mini Telaio di ricambio: Mini 1 EFL9301 Replacement Airframe: Mini Convergence Ersatzfl ugzeug: Mini Convergence Convergence Convergence Queue ensemble: Mini...
