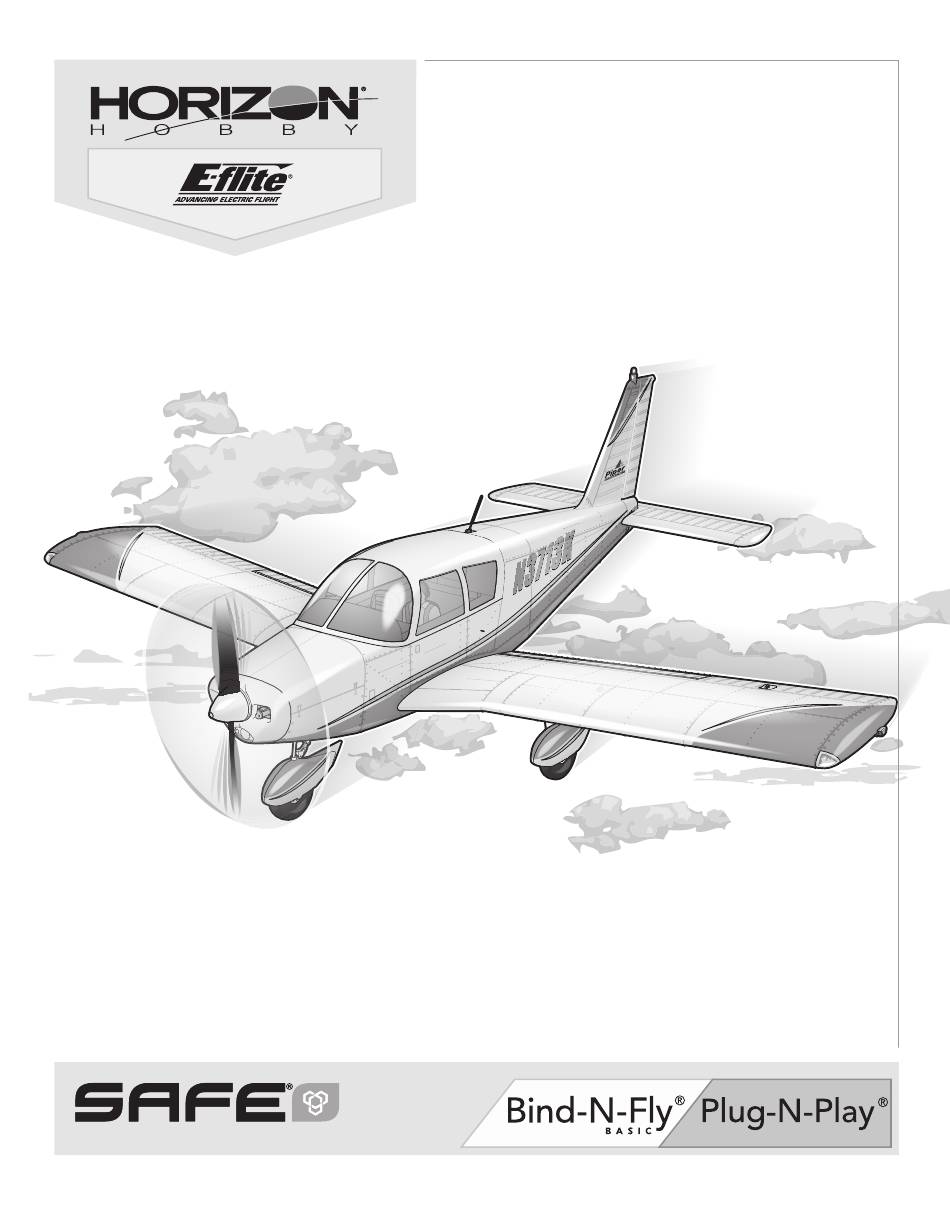

- Seite 1 Piper Cherokee 1.3m Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE Select Technology, Optional Flight Envelope Protection ®...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur finden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt. Begriffserklärung: Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu definieren: WARNUNG: Verfahren, die bei nicht ordnungsgemäßer Durchführung womöglich Schäden an Eigentum, Kollateralschäden und schwere Verletzungen ODER höchstwahrscheinlich oberflächliche Verletzungen verursachen können. -
Seite 3: Inhaltsverzeichnis
Fehlerbehebung ...................28 Haftungsbeschränkung ................29 Garantie und Service Kontaktinformationen..........29 1310mm Konformitätshinweise für die Europäische Union ..........30 Empfohlene Empfänger ................59 Ersatzteile ....................60 Optionale Bauteile ..................61 INFORMATIONEN ZUM BINDEN DES EMPFÄNGERS Kanäle Frequenz 2404–2476 MHz Kompatibilität DSM2 und DSMX 1550g 30.4 sq/dm Piper Cherokee 1.3m... -
Seite 4: Safe Select-Technologie
SAFE Select-Technologie Die evolutionäre SAFE Select-Technologie bieten ein zusätzliches Schutzniveau, sodass Sie Ihren ersten Flug mit Zuversicht durchführen können. Es ist keine komplexe Senderprogrammierung erforderlich. Einfach den einfachen Bindungsvorgang befolgen, um das SAFE Select-System zu aktivieren. Bei der Aktivierung verhindern die Begrenzungen bei Schräglage und Neigung ein Übersteuern und die automatische Selbstausrichtung erleichtert das Abfangen aus riskanten oder unübersichtlichen Positionen durch das Loslassen der Steuerknüppel. -
Seite 5: Zusammenbau Des Modells
4. Das Schraubenloch in der Scherenbaugruppe mit dem Loch in der freiliegenden Halterung an der Unterseite der Steuergruppe ausrichten. Die 1,5 x 8 mm-Schraube einsetzen, um die Scherenbaugruppe zu sichern. 1.5 x 4mm 1.5 x 8mm Kreuzschlitzma- Kreuzschlitzma- schinenschraube schinenschraube Piper Cherokee 1.3m... -
Seite 6: Montage Des Höhenleitwerks
Zusammenbau des Modells Fortsetzung Montage des Höhenleitwerks 1. Entfernen der drei 1,5 x 8 mm-Blechschrauben, die die Heckabdeckung in Schrauben an der Baugruppe befestigen. Position halten. 3. Installation der Heckabdeckung und Sicherung der Position mithilfe der 2. Das Höhenleitwerk auf dem Höhenruder anbringen und mit zwei 3 x 8 mm- Schrauben. -
Seite 7: Binden Von Sender Und Empfänger/Safe Select Ein- Und Ausschalten (Bnf Basic)
*Failsafe: Verliert der Empfänger die Senderkommunikation, so wird Failsafe aktiviert. Wenn Failsafe aktiviert ist, bringt es den Gaskanal auf seine voreingestellte Failsafe Position (wenig Gas), die bei der Bindung gespeichert wurde. Alle anderen Kanäle bewegen sich zum aktiven Ausrichten des Flugzeugs im Flug. Piper Cherokee 1.3m... -
Seite 8: Akkumontage Und Aktivierung Des Geschwindigkeitsreglers
Akkumontage und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus Empfohlen wird der Spektrum 2200 mA 11,1 V 3S 30C LiPo-Akku (SPMX22003S30). Zu weiteren empfohlenen Akkus, siehe Optionale Teileliste. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem Spektrum LiPo-Akkupack entsprechen. Sicherstellen, dass das Modell vor dem Flug am empfohlenen CG ausbalanciert ist. -
Seite 9: Schalterbelegung Von Safe Select
AR631-Handbuch zum Anpassen der Gewinnwerte. Elevator Nach dem Flug können die Gestängepositionen für die gewünschte Elevator Seitenruder Steuerreaktion angepasst werden. Siehe Tabelle rechts. Einstellung Hörner Arme Elevator Querruder Größerer Ruderausschlag Nicht einstellbar Elevator Klappen in der Klappe Geringerer Ruderausschlag Elevator Piper Cherokee 1.3m... -
Seite 10: Schwerpunkt (Cg)
Schwerpunkt (CG) Die CG-Position wird von der Vorderkante des Flügels gemessen. Diese CG- Position wurde mit dem nach vorne montierten LiPo Akku (SPMX22003S30) bestimmt. Wird ein größerer als ein 3S 2200 mA Akku verwendet, den Akku ganz hinten in der Akkuhalterung anbringen. Bei Änderung der Akku-Konfiguration immer bestätigen, dass sich der CG an der korrekten Position befindet. -
Seite 11: Flugtipps Und Reparaturen
1. Die Abdeckung von der Unterseite des Rumpfs entfernen. 2. Den Empfänger wie abgebildet in Längsrichtung im Rumpf befestigen. Doppelseitiges Servo-Klebeband verwenden. 3. Die entsprechenden Steuerflächen in ihre jeweiligen Anschlüssen auf dem Empfänger einstecken. VORSICHT: Die falsche Montage des Empfängers kann einen Absturz verursachen. Piper Cherokee 1.3m... -
Seite 12: Nach Dem Flug
Nach dem Flug 1. Den Flug-Akku vom Geschwindigkeitsregler trennen (für die Sicherheit 5. Alle beschädigten Bauteile reparieren oder ersetzen. und die Lebensdauer des Akkus erforderlich). 6. Den Flug-Akku getrennt vom Flugzeug lagern und den Akku-Ladezustand 2. Den Sender ausschalten. überwachen. 3. -
Seite 13: Fehlerbehebung
Flug-Akku laden oder Akku ersetzen, der nicht mehr funktioniert Niedrigtrennspannung Wetterbedingungen können zu kalt sein Flug verschieben, bis das Wetter wärmer ist Motorleistung pul- siert, Motor verliert dann an Leistung Akku ist alt, verschlissen oder beschädigt Akku ersetzen Akku-Kapazität vielleicht zu gering Empfohlenen Akku verwenden Piper Cherokee 1.3m... -
Seite 14: Haftungsbeschränkung
Haftungsbeschränkung Warnung Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Sachgütern führen. -
Seite 15: Konformitätshinweise Für Die Europäische Union
Horizon Hobby, LLC entspricht:EU-Richtlinie über elektromagnetische Verträglichkeit 2904 Research Road 2014/30/EU. Champaign, IL 61822 USA E-Flite Cherokee 1.3M BNF Basic (EFL54500); Hiermit erklärt Horizon Hobby, Offizieller EU-Importeur: LLC, dass das Gerät den folgenden Richtlinien entspricht: EU-Richtlinie über Horizon Hobby, GmbH Funkanlagen 2014/53/EU. - Seite 16 Recommended Receivers•Empfohlene Empfänger•Récepteurs Recommandés•Ricevitori Raccomandati PNP Only • Nur PNP • PNP Uniquement • Solo PNP Description Beschreibung Description Descrizione Ummantelter AR620-6-Kanal- Récepteur aérien avec Ricevente aereo AR620 6 canali SPMAR620 AR620 DSMX 6-Channel Sport Receiver Flugzeugempfänger revêtement 6 canaux AR620 con rivestimento Telemetry Equipped Receivers Empfänger mit Telemetrie...
- Seite 17 50 AMP BL ESC: 50 AMP BL ESC: 50 AMP BL ESC: 50 AMP BL ESC: Spektrum™ AR631 6-Channel Spektrum AR631 6-Channel Spektrum AR631 6-Channel Spektrum AR631 6-Channel SPMAR631 Sport Receiver Sport Receiver Sport Receiver Sport Receiver Piper Cherokee 1.3m...
- Seite 18 Optional Parts • Optionale Bauteile • Pièces optionnelles • Pezzi opzionali Description Beschreibung Description Descrizione Park Flyer Werkzeugsortiment, 5 Park Flyer assortimento attrezzi, EFLA250 Park Flyer Tool Assortment, 5 pc Assortiment d'outils park flyer, 5pc teilig 5 pc EC3 Connettore femmina x EFLAEC302 EC3 Battery Connector, Female (2) EC3 Akkukabel, Buchse (2) Prise EC3 femelle (2pc)
- Seite 19 © 2020 Horizon Hobby, LLC. E-flite, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo, Plug-N-Play, AS3X, SAFE, the SAFE logo, ModelMatch, Z-Foam, Passport, Prophet, EC3, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
