SEW-Eurodrive CMP40 Korrekturblatt Seite 4

Korrektur
1
Messen des Arbeitsluftspalts bei der BY-Bremse
1.1.2 Bremse ohne Handlüftung
4
1. Schalten Sie Motor und Bremse spannungslos und sichern Sie den Antrieb gegen
unbeabsichtigtes Einschalten
2. Falls vorhanden, Fremdlüfter demontieren

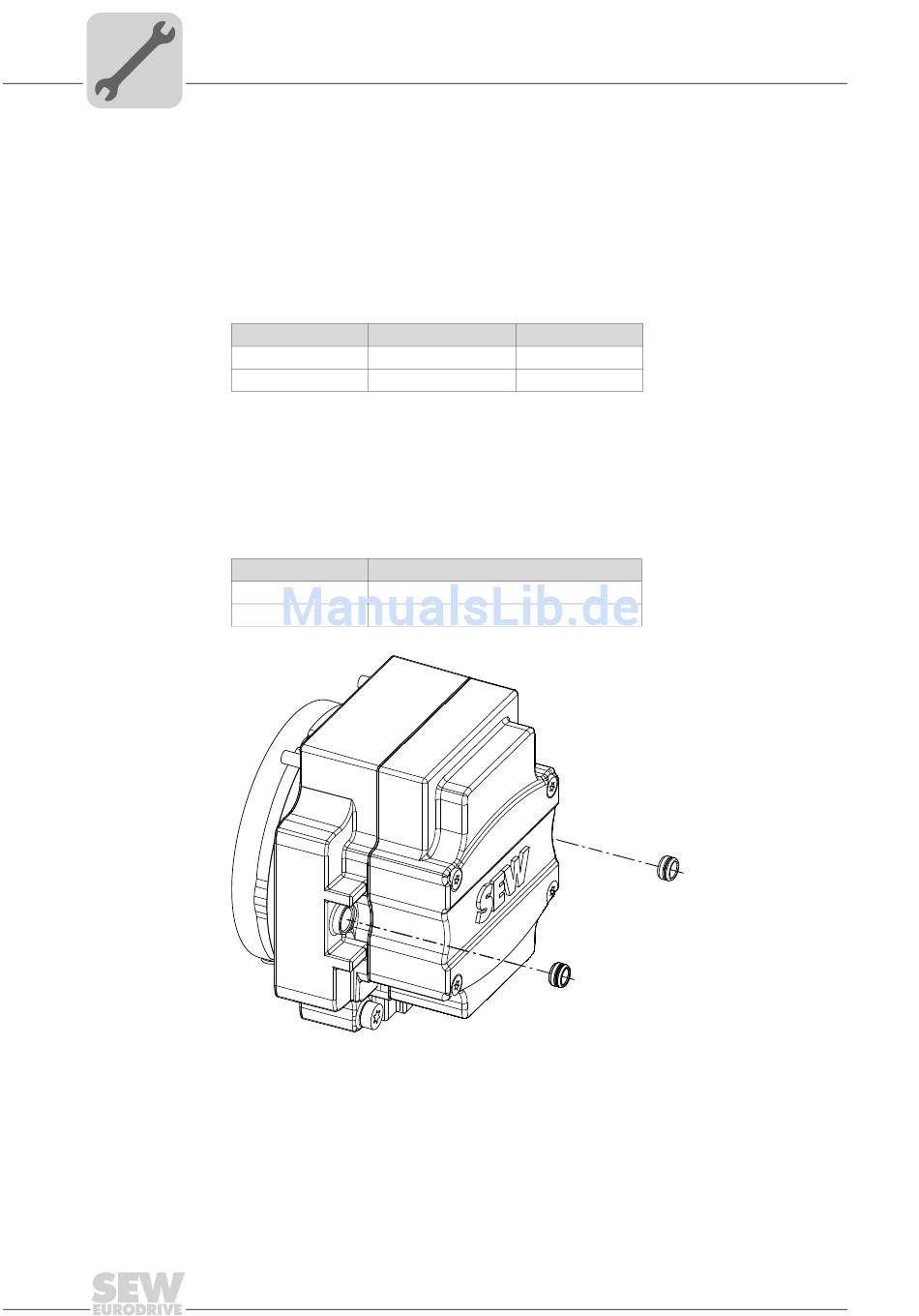

3. Entfernen Sie die Verschlusskappen [1] aus den beiden Bohrungen
4. Drehen Sie in die Bohrungen je eine Schraube ein
SEW-EURODRIVE empfiehlt folgende Schrauben:
Bremsengrößen Schraubengröße
BY2, BY4
BY8
5. Schließen Sie die Bremse an die Spannungsversorgung an
6. Öffnen und Schließen Sie die Bremse elektrisch. Messen Sie dabei den Hub ∆H der
Ankerscheibe an den Schrauben. Dieser Hub ∆H entspricht dem Arbeitsluftspalt.
7. Nach dem Messvorgang entfernen Sie die beiden Schrauben
8. Verschließen Sie die beiden Bohrungen mit neuen Verschlusskappen [1].
Die folgende Tabelle zeigt die Sachnummern für die Ersatz-Verschlusskappen:
Bremsengrößen
BY2, BY4
BY8
Korrektur der Betriebsanleitung – Synchrone Servomotoren CMP40 - 100, CMPZ71 - 100
Sachnummer
M5x75 1328 145 3
M6x70 0011 834 6
Sachnummer
1328 148 8
1322 534 0
[1]
[1]
4386103563
