Markieren Sie nun am Kabinenelement die
Befestigungspunkte und die Kabeldurchführung
des Gerätes. Das Gerät wird mit 4 Schrauben
an den Ecken befestigt.

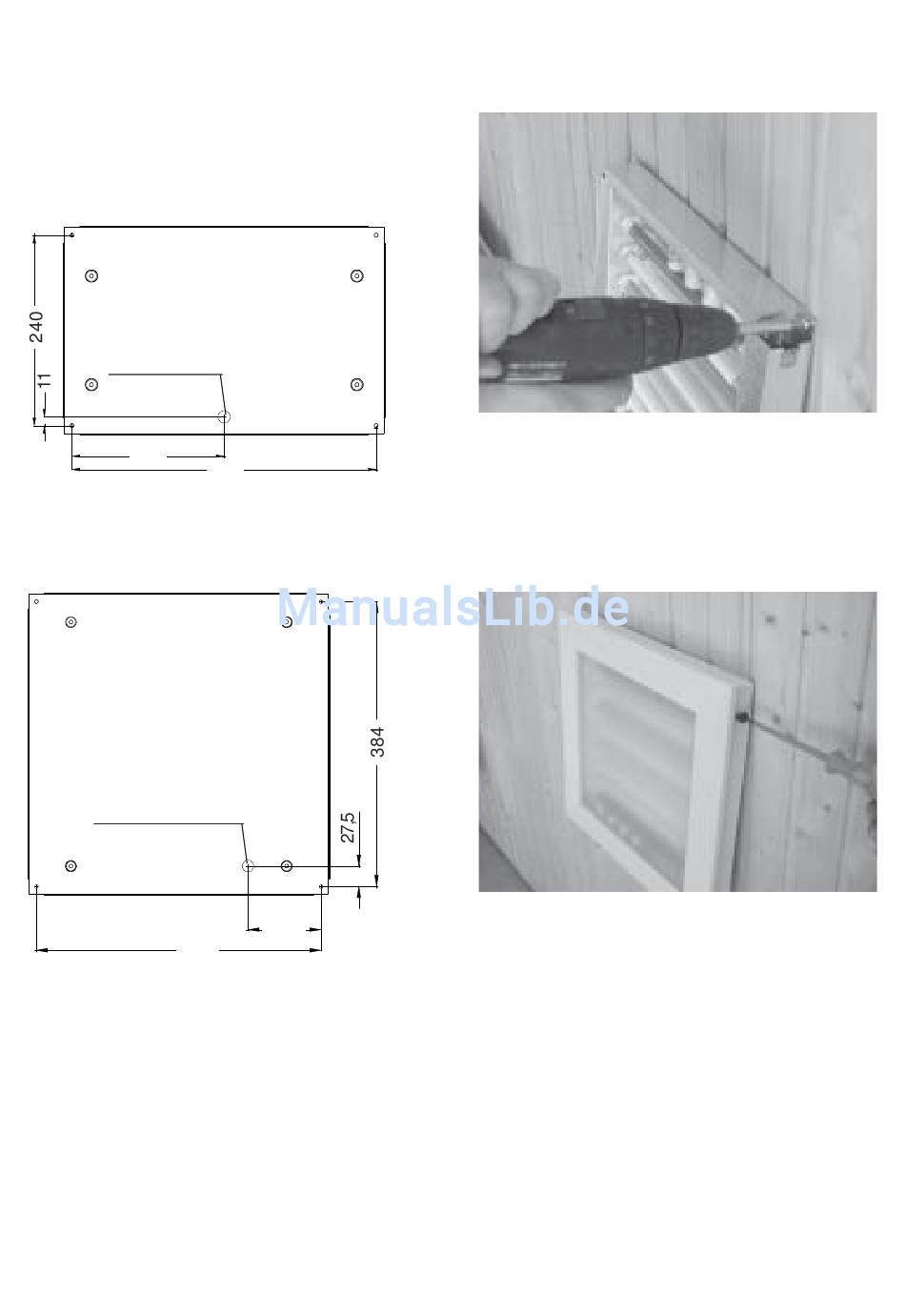

Bohrungsabstände bei der Montage der
Typen FL 400 / FL 400S
Kabel-
duchführung
192
Bohrungsabstände bei der Montage der
Typen FL 800 / FL 800 UV
Kabel-
duchführung
Ø 22 mm bohren
384
Loch für Kabeldurchführung ins Kabinenelement
bohren:
- bei Typen FL 400S / FL 800 / FL 800 UV: Ø 40 mm
- bei Typ FL 400: Ø 22 mm
ACHTUNG: Keine Rahmen- oder Trägerhölzer
der Decke oder Wand zerschneiden. Es besteht
dann die Gefahr, dass die statische Stabilität Ih-
rer Kabine nicht mehr gewährleistet ist.
4
384
166,5
Nun wird das Farblichtgerät am Kabinenelement
mit 4 Schrauben an den Ecken befestigt.
Zum Abschluss der Montage wird der Gehäuse-
rahmen wieder befestigt.
