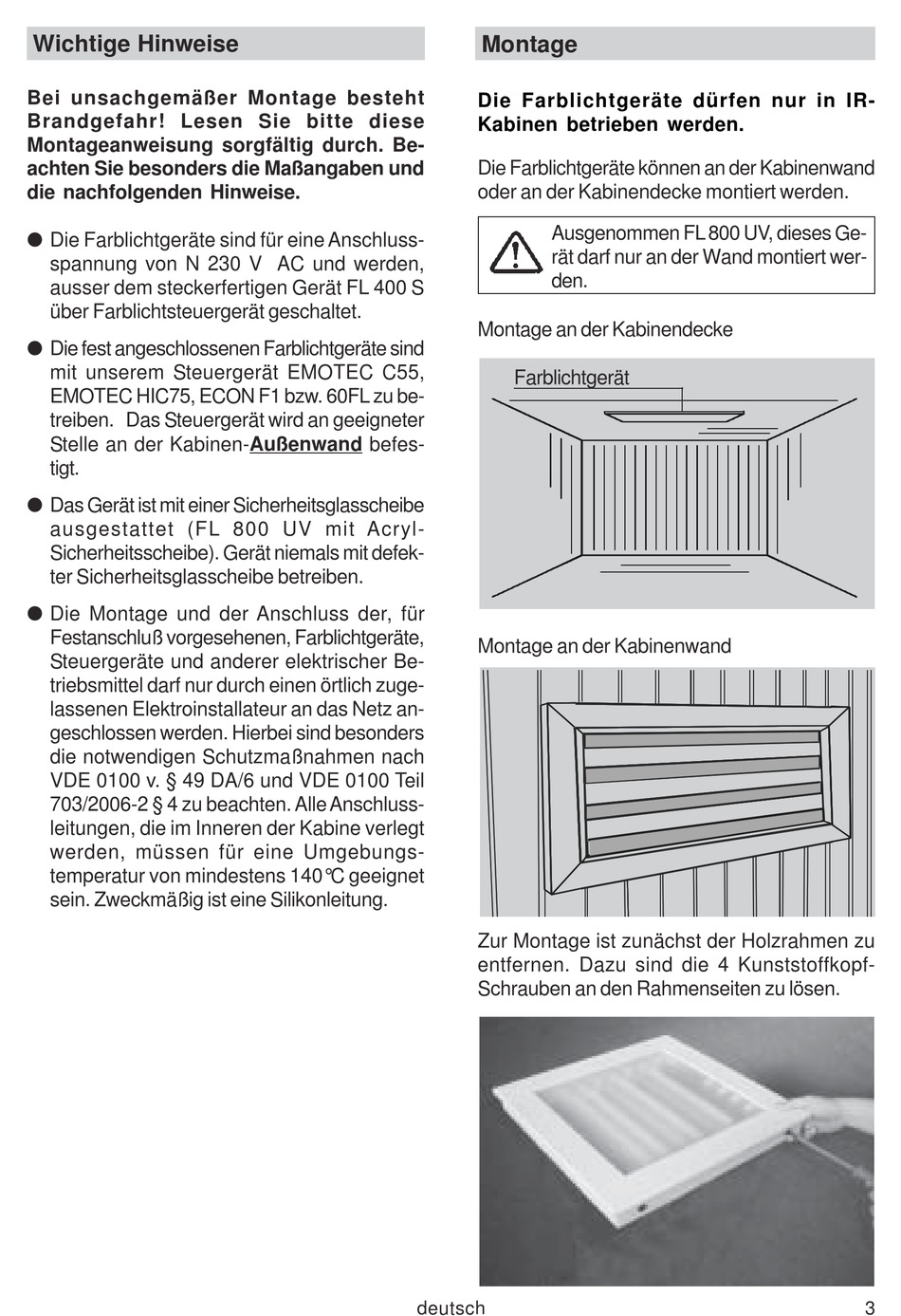

Wichtige Hinweise
Bei unsachgemäßer Montage besteht
Brandgefahr! Lesen Sie bitte diese
Montageanweisung sorgfältig durch. Be-
achten Sie besonders die Maßangaben und
die nachfolgenden Hinweise.
l Die Farblichtgeräte sind für eine Anschluss-
spannung von N 230 V AC und werden,
ausser dem steckerfertigen Gerät FL 400 S
über Farblichtsteuergerät geschaltet.
l Die fest angeschlossenen Farblichtgeräte sind
mit unserem Steuergerät EMOTEC C55,
EMOTEC HIC75, ECON F1 bzw. 60FL zu be-
treiben. Das Steuergerät wird an geeigneter
Stelle an der Kabinen-Außenwand befes-
tigt.
l Das Gerät ist mit einer Sicherheitsglasscheibe
ausgestattet (FL 800 UV mit Acryl-
Sicherheitsscheibe). Gerät niemals mit defek-
ter Sicherheitsglasscheibe betreiben.
l Die Montage und der Anschluss der, für
Festanschluß vorgesehenen, Farblichtgeräte,
Steuergeräte und anderer elektrischer Be-
triebsmittel darf nur durch einen örtlich zuge-
lassenen Elektroinstallateur an das Netz an-
geschlossen werden. Hierbei sind besonders
die notwendigen Schutzmaßnahmen nach
VDE 0100 v. § 49 DA/6 und VDE 0100 Teil
703/2006-2 § 4 zu beachten. Alle Anschluss-
leitungen, die im Inneren der Kabine verlegt
werden, müssen für eine Umgebungs-
temperatur von mindestens 140°C geeignet
sein. Zweckmäßig ist eine Silikonleitung.
Montage
Die Farblichtgeräte dürfen nur in IR-
Kabinen betrieben werden.
Die Farblichtgeräte können an der Kabinenwand
oder an der Kabinendecke montiert werden.
Ausgenommen FL 800 UV, dieses Ge-
rät darf nur an der Wand montiert wer-
den.
Montage an der Kabinendecke
Farblichtgerät
Montage an der Kabinenwand
Zur Montage ist zunächst der Holzrahmen zu
entfernen. Dazu sind die 4 Kunststoffkopf-
Schrauben an den Rahmenseiten zu lösen.
deutsch
3
