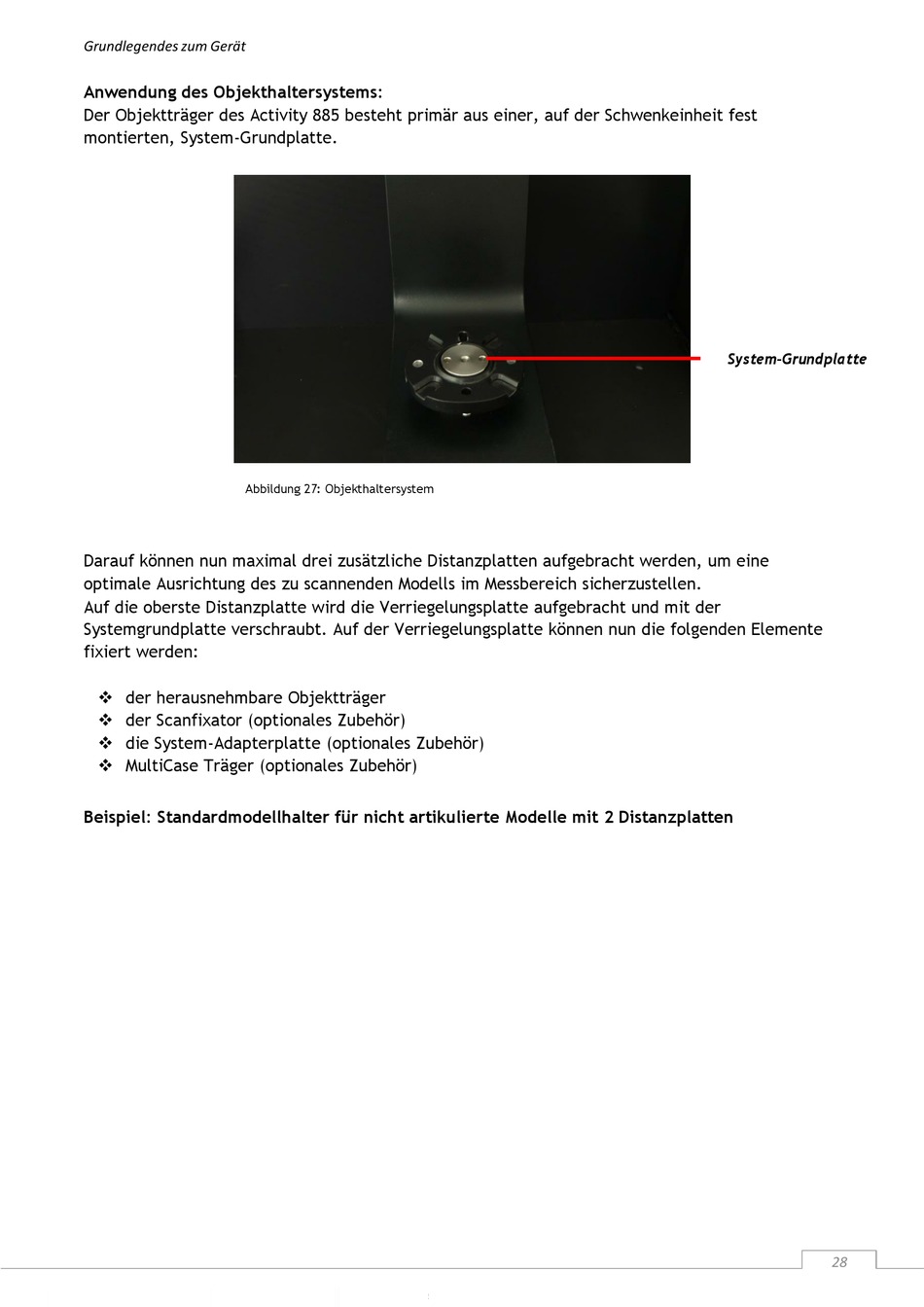

Abbildung 27: Objekthaltersystem - Smart Optics Activity 885 Bedienungsanleitung

Grundlegendes zum Gerät
Anwendung des Objekthaltersystems:
Der Objektträger des Activity 885 besteht primär aus einer, auf der Schwenkeinheit fest
montierten, System-Grundplatte.

Abbildung 27: Objekthaltersystem

Darauf können nun maximal drei zusätzliche Distanzplatten aufgebracht werden, um eine
optimale Ausrichtung des zu scannenden Modells im Messbereich sicherzustellen.
Auf die oberste Distanzplatte wird die Verriegelungsplatte aufgebracht und mit der
Systemgrundplatte verschraubt. Auf der Verriegelungsplatte können nun die folgenden Elemente
fixiert werden:
 der herausnehmbare Objektträger
 der Scanfixator (optionales Zubehör)
 die System-Adapterplatte (optionales Zubehör)
 MultiCase Träger (optionales Zubehör)
Beispiel: Standardmodellhalter für nicht artikulierte Modelle mit 2 Distanzplatten
System-Grundplatte
