Grundlegendes zum Gerät
11.3 Objektträger
Einzelteile des Objektträgers
Der Lieferumfang für den Objektträger des Activity 885 besteht aus folgenden Bestandteilen:
1
3

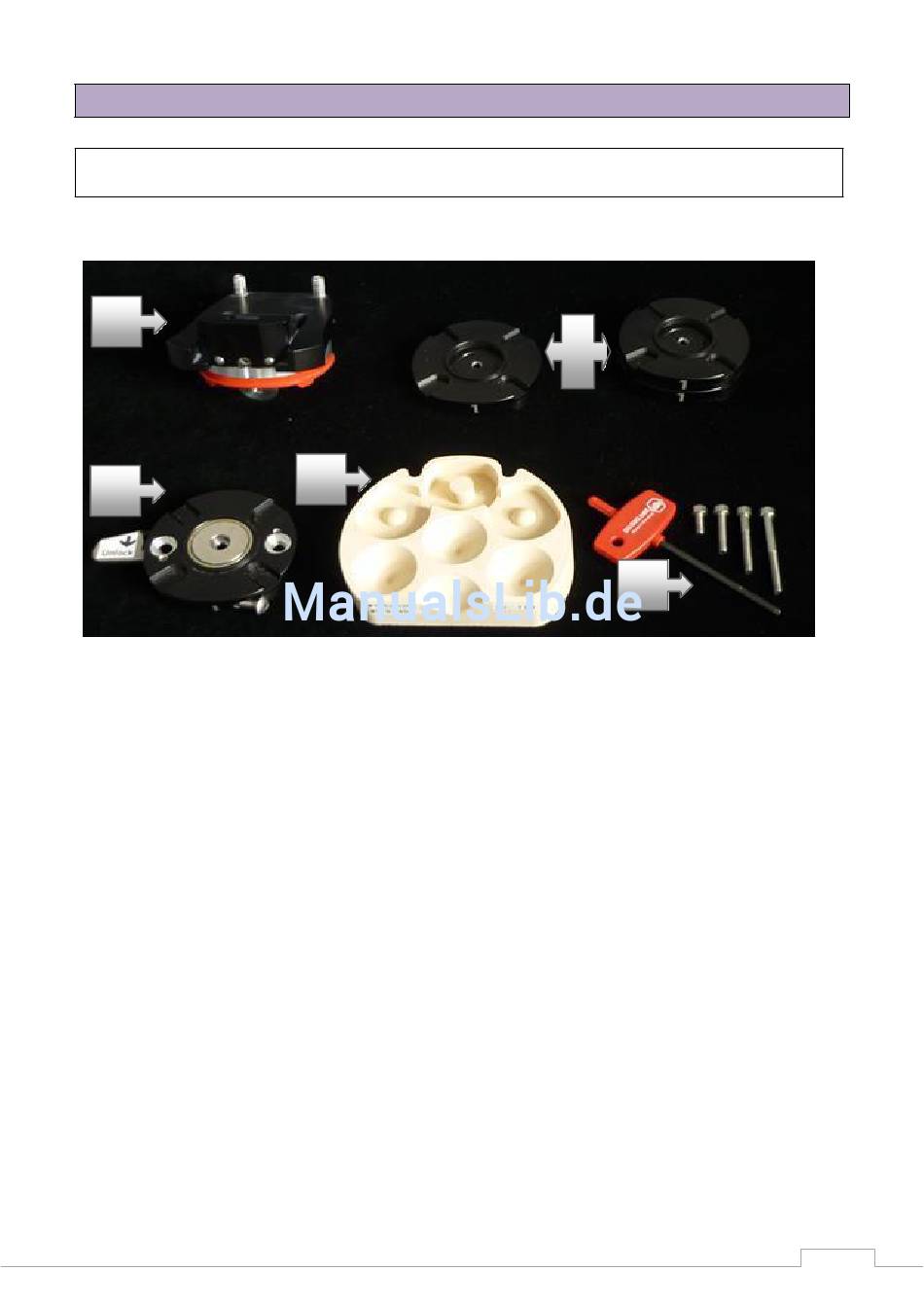

Abbildung 26: Einzelteile Objektträger
Legende zum Objekthaltersystem / Lieferumfang
1. Herausnehmbarer Objektträger für nicht artikulierte Kiefermodelle. Das Modell wird mit
einem Klemmstück auf dem Objektträger befestigt. Dieses Klemmstück wird mit Hilfe des
Inbusschlüssels (5) befestigt oder gelöst.
2. Drei weitere Distanzplatten zur Höhenausrichtung.
3. Die Verriegelungsplatte wird auf die Distanzplatten geschraubt! Die Verriegelungsplatte
muss immer als letzte Platte auf den Distanzplatten eingeschraubt werden. Die
Distanzplatten, sowie die Verriegelungsplatte besitzen ein gefrästes Profil, um ein
richtiges Zusammensetzen der Platten zu erleichtern. Die Verriegelungsplatte ist mit
einem Magneten versehen und stellt das Verbindungsstück zum Objektträger dar.
Außerdem befindet sich ein Verriegelungsmechanismus in der Platte für die Fixierung des
optional erhältlichen Scanfixators.
4. Kalibrationskörper zur Achs- und 3D Kalibration.
5. Inbusschlüssel für das Festklemmen bzw. Lockern des Gipsmodells auf dem Modellhalter
oder der Befestigungsschrauben. Fixieren Sie mit den Befestigungsschrauben die
Verriegelungsplatte mit den darunterliegenden Distanzplatten auf der im Scanner
festverbundenen System-Grundplatte.
4
2
5
