11.2 Innenraum

Haube /
Gehäuseöffnung
Schwenkeinheit
Positionierungseinheit (im Innenraum des Scanners) :
Die Positionierungseinheit beinhaltet den fest montierten Basisträger, auf dem das zu
vermessende Objekt fixiert wird sowie eine Schwenkeinheit und eine Dreheinheit die jeweils
elektromotorisch angetrieben sind.
Schwenkachse:
Die Schwenkachse ermöglicht es, das zu vermessende Objekt relativ zu der über dem
Objektträger befindlichen Kamera des 3D-Sensors per Elektromotor in beliebiger Drehlage zu
positionieren.
Die Schwenkeinheit erlaubt es, den gesamten Aufbau aus Dreheinheit und Objektträger zur Seite
zu schwenken und so seitliche Ansichten des zu vermessenden Objekts zu erfassen.

Innenraumbeleuchtung:

Die Innenraumbeleuchtung schaltet sich automatisch ein, wenn die Klappe geöffnet wird. Bleibt
die Klappe länger als 5 Minuten geöffnet, so schaltet sich die Beleuchtung selbsttätig aus.
Die Innenraumbeleuchtung schaltet sich automatisch beim Schließen der Klappe ab.

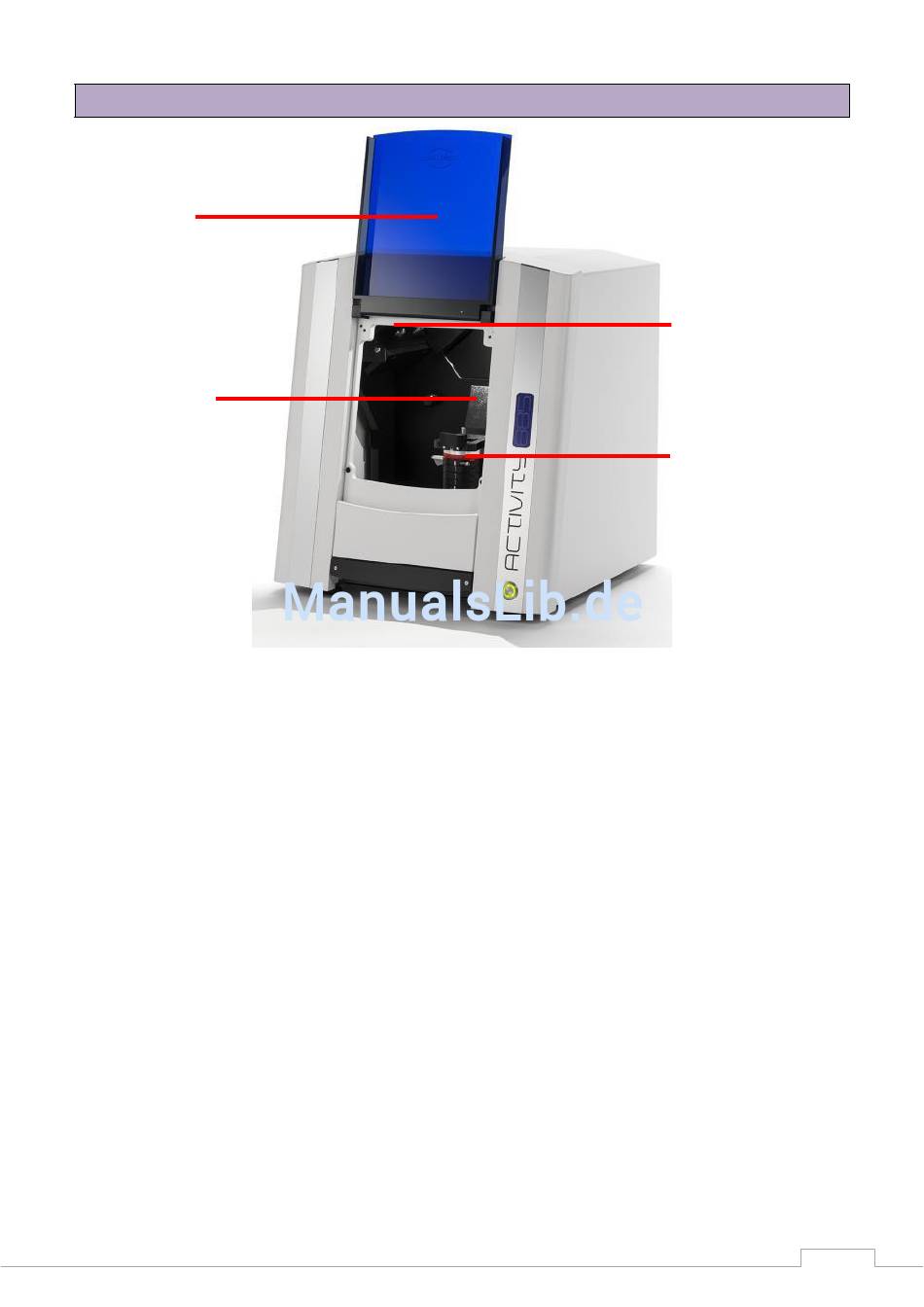

Abbildung 25: Dreh-Schwenkeinheit

3D-Sensor
(Von außen nicht
sichtbar)
Objektträger/
Modellhalter
