Kalibrationsvorgang

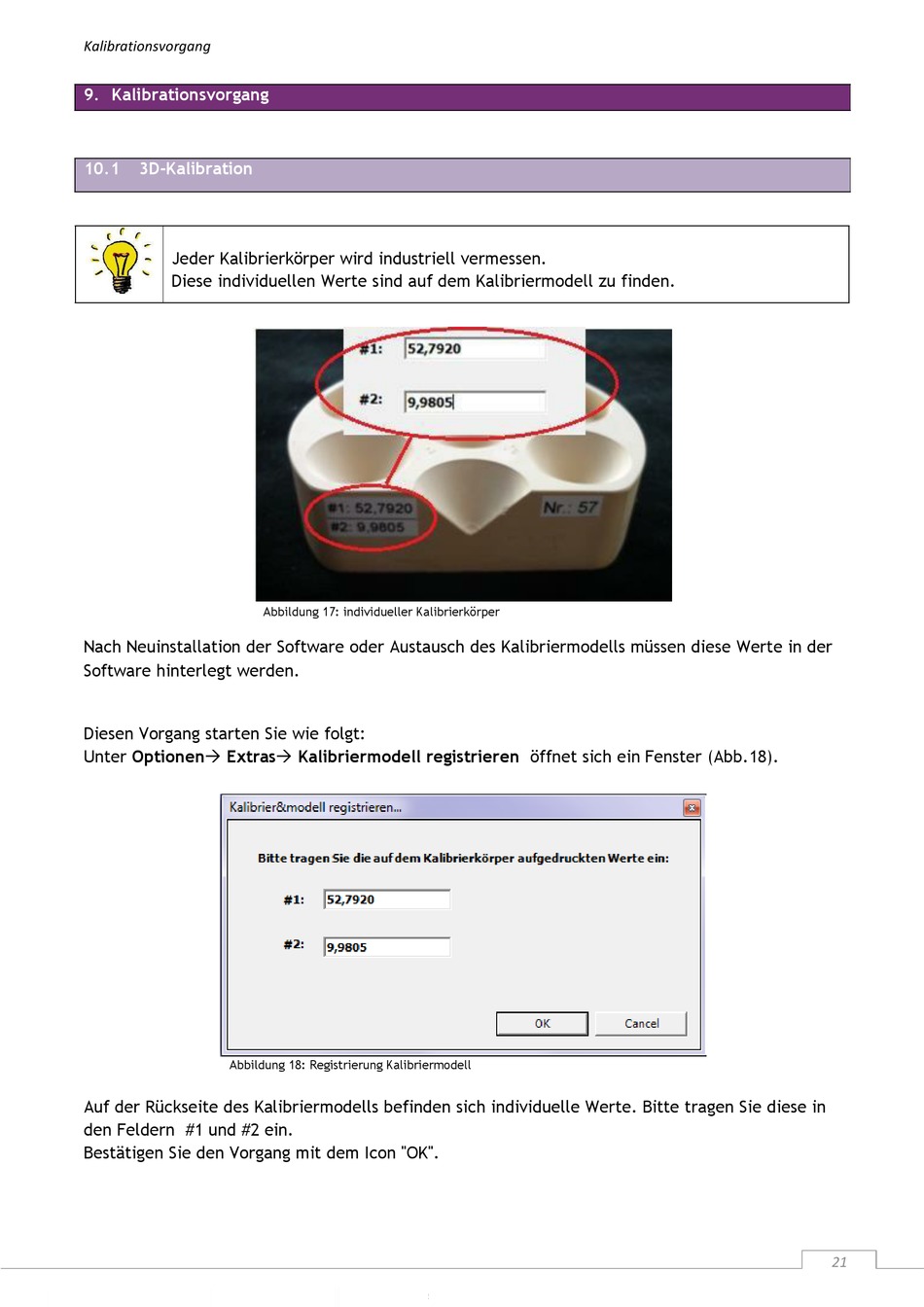

9. Kalibrationsvorgang
10.1
3D-Kalibration
Jeder Kalibrierkörper wird industriell vermessen.
Diese individuellen Werte sind auf dem Kalibriermodell zu finden.
Nach Neuinstallation der Software oder Austausch des Kalibriermodells müssen diese Werte in der
Software hinterlegt werden.
Diesen Vorgang starten Sie wie folgt:
Unter Optionen Extras Kalibriermodell registrieren öffnet sich ein Fenster (Abb.18).
Abbildung 18: Registrierung Kalibriermodell
Auf der Rückseite des Kalibriermodells befinden sich individuelle Werte. Bitte tragen Sie diese in
den Feldern #1 und #2 ein.
Bestätigen Sie den Vorgang mit dem Icon "OK".
Abbildung 17: individueller Kalibrierkörper
21
