Netzanschluss - Viessmann VITOGATE 200 Montage- Und Serviceanleitung Für Die Fachkraft

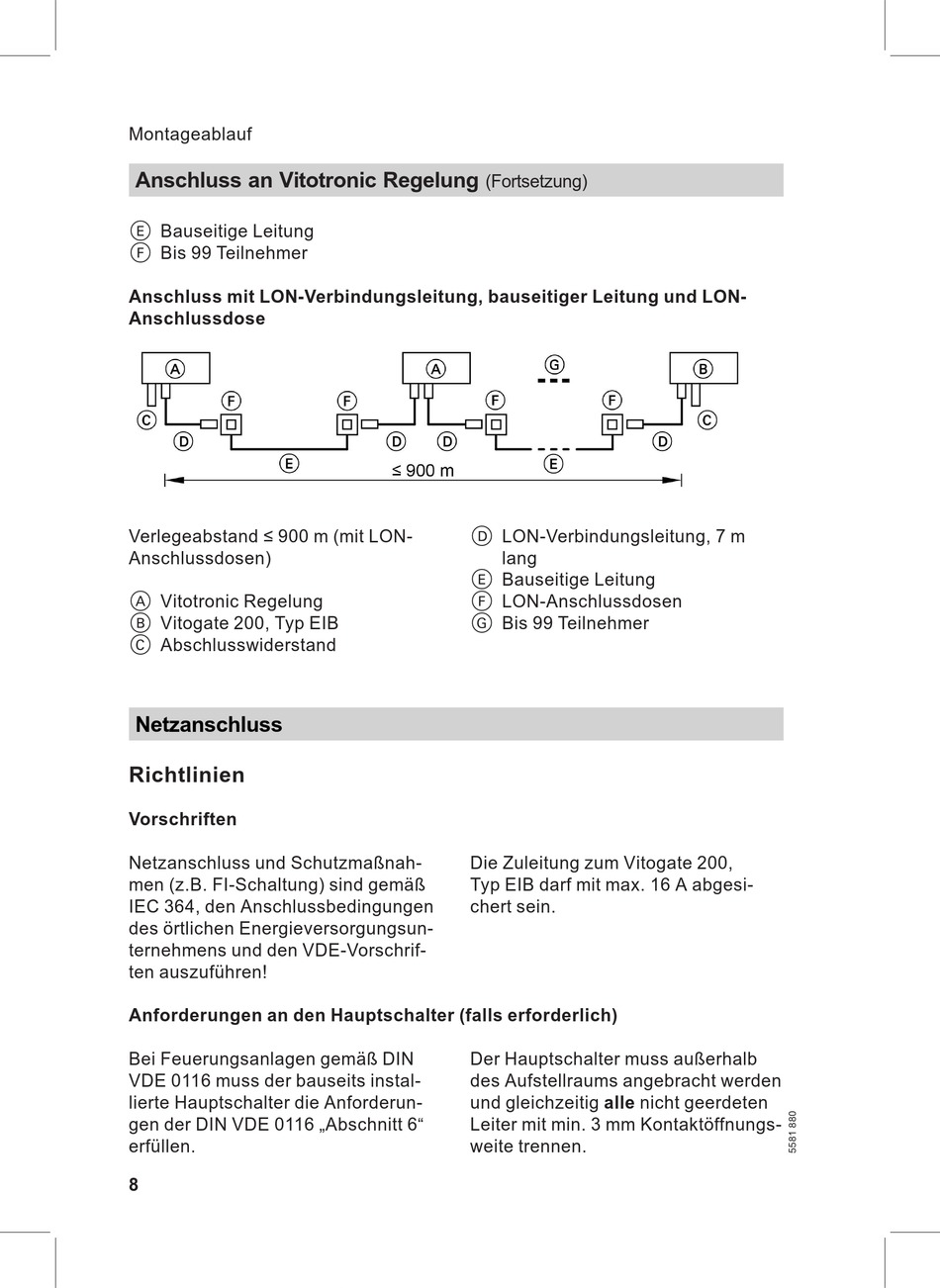

Montageablauf
Anschluss an Vitotronic Regelung
E Bauseitige Leitung
F Bis 99 Teilnehmer
Anschluss mit LON-Verbindungsleitung, bauseitiger Leitung und LON-
Anschlussdose
Verlegeabstand 900 m (mit LON-
Anschlussdosen)
A Vitotronic Regelung
B Vitogate 200, Typ EIB
C Abschlusswiderstand

Netzanschluss

Richtlinien
Vorschriften
Netzanschluss und Schutzmaßnah-
men (z.B. FI-Schaltung) sind gemäß
IEC 364, den Anschlussbedingungen
des örtlichen Energieversorgungsun-
ternehmens und den VDE-Vorschrif-
ten auszuführen!
Anforderungen an den Hauptschalter (falls erforderlich)
Bei Feuerungsanlagen gemäß DIN
VDE 0116 muss der bauseits instal-
lierte Hauptschalter die Anforderun-
gen der DIN VDE 0116 Abschnitt 6
erfüllen.
8
(Fortsetzung)
D LON-Verbindungsleitung, 7 m
lang
E Bauseitige Leitung
F LON-Anschlussdosen
G Bis 99 Teilnehmer
Die Zuleitung zum Vitogate 200,
Typ EIB darf mit max. 16 A abgesi-
chert sein.
Der Hauptschalter muss außerhalb
des Aufstellraums angebracht werden
und gleichzeitig alle nicht geerdeten
Leiter mit min. 3 mm Kontaktöffnungs-
weite trennen.
