Montageablauf

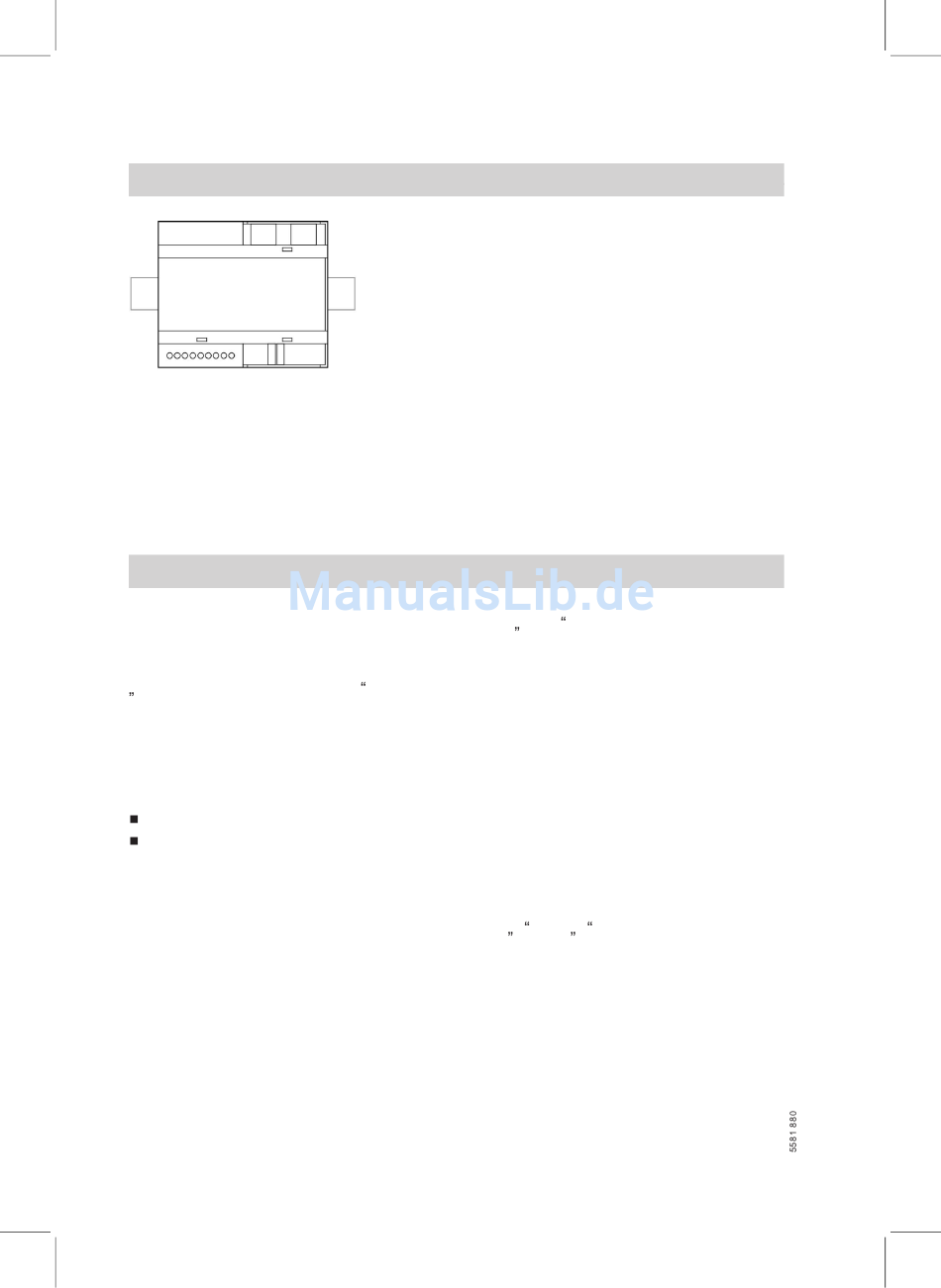

Vitogate 200, Typ EIB montieren

Das Vitogate 200, Typ EIB ist geeig-
net für die Montage auf Tragschienen
(TS 35 nach EN 50 022 35 x 15 und
35 x 7,5) in Schaltschränken und han-
delsüblichen Elektroverteilungen.

Anschluss an Vitotronic Regelung

Das Viessmann LON ist für die BUS-Topologie Linie mit beidseitigem
Abschlusswiderstand (Zubehör) ausgelegt. Für eine freie Verdrahtung mit
einem zentralen Abschlusswiderstand (BUS-Abschluss) informieren Sie sich im
Viessmann LON-Handbuch unter www.viessmann.de/lon.
Die Übertragungsentfernungen bei LON sind von den elektrischen Eigenschaf-
ten der Leitung abhängig. Deshalb dürfen nur die vorgegebenen Leitungstypen
verwendet werden. Innerhalb eines LON darf nur ein Leitungstyp verwendet
werden.
Leitungstypen (bauseits):
2-adrige Leitung, CAT5, geschirmt
JY(St)Y 2 x 2 x 0,8 mm (Telefonleitung)
Die Anforderungen an die Leitungen und den Betrieb der LON-Schnittstelle FTT
10-A (siehe www.echelon.com) sind einzuhalten.
Alle Viessmann LON-Geräte werden über RJ45-Stecker angeschlossen. Für
das Viessmann LON werden immer die Adern 1 und 2 und die Abschirmung
benötigt. Die Adern sind vertauschbar. Die Installation ist deshalb verpolungssi-
cher.
Hinweis
Beim Anschluss von Geräten und beim Verlegen der Leitungen sind die Anfor-
derungen der Schutzklasse II, d. h. 8,0 mm Luft- und Kriechstrecken bzw.
2,0 mm Isolationsdicke zu aktiven Teilen einzuhalten.
Bei allen bauseitigen Komponenten (hierzu zählen auch PC/Laptop) ist eine
sichere elektrische Trennung nach EN 60 335 bzw. IEC 65 zu gewährleisten.
