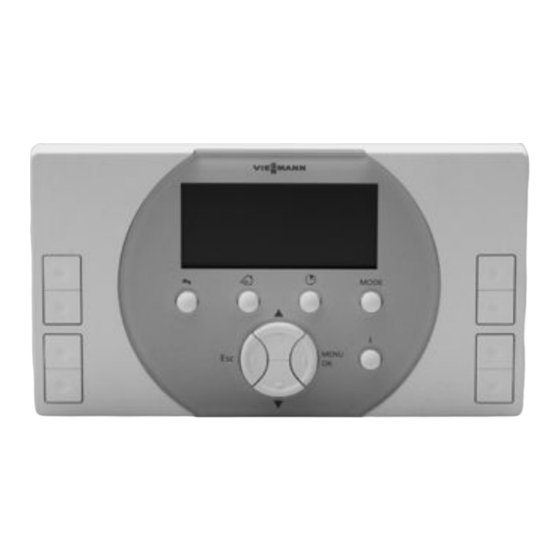

- Seite 1 VIESMANN VITOHOME 300 Home Automation Planungsanleitung Projektierung der Vitohome 300 Funkbasierte Einzelraum-Temperaturregelung Wohnungszentrale für Heizungsanlage mit Radiatoren-Heiz- körpern und/oder Fußbodenheizung. Projektierung ist vom Heizungsfachbetrieb auszufüllen. 5811 447 6/2009...
-
Seite 2: Inhaltsverzeichnis
3.1 Skizzen: Anlagenhydraulik, Radiatorenheizkörper und Regelkreise der Fußbodenhei- zung (Etagenweise) ...................... 15 3.2 Komponenten für Radiatorenheizkreise ............... 16 3.3 Komponenten für Fußbodenheizkreise ................ 17 3.4 Bestell-Liste für Vitohome 300 ..................19 Anhang 4.1 Verwendungsbeispiele ....................20 ■ Anwendungsbeispiel 1: Einzelraum-Temperaturregelung für Heizungsanlage mit Radiatoren-Heizkörpern .................... -
Seite 3: Produktinformation
64 weiteren Funk-Komponenten. Die Inbetriebnahme der einzelnen 12 Räume Funk-Komponenten ist mit der Funktionstaste besonders einfach. Funk-Meteofühler Über Vitohome 300 können bis zu 12 Räume angesteuert werden. Für Funk-Repeater komfortable, einfache Bedienung kann in jedem Raum ein Funk- Funk-Kesselansteuerung Raumgerät installiert werden. -
Seite 4: Anbringung
Vitotronic-Regelungen Hinweis ■ Wandgerät mit Vitotronic 200, Typ H01/HO1A Die Vitohome 300 kann auf max. 2 Heizkreise wirken. Ein Heizkreis ohne Mischer und/oder ein Heizkreis mit Mischer ■ Vitotronic 200, Typ GW1 Die Funk-Kesselansteuerung ist nur in Verbindung mit folgenden... -
Seite 5: Technische Angaben Vitohome 300
Produktinformation (Fortsetzung) 1.2 Technische Angaben Vitohome 300 Die Vitohome 300 Wohnungszentrale wird an zentraler Stelle in der Vitohome 300 wird an das 230-V-Netz angeschlossen. Wohnung in Bedienhöhe an die Wand montiert. Funktionen ■ Ermittlung der Wärmeanforderungen aus den max. 12 Räumen Weitere Funktionen (erforderliches Zubehör nicht im Viessmann Lie-... -
Seite 6: Zubehör-Komponenten
Thermostatventil montiert. Der Funk-Heizkörperregler erfasst die Raumtemperatur mit einem integrierten Sensor. Auf Basis dieser Messung und der Einstellungen an Vitohome 300 stellt der Funk-Heizkörperregler das Heizkörperven- til entsprechend nach. Dadurch wird die Wärmeabgabe des Heizkör- pers automatisch geregelt. -
Seite 7: Adapter Für Funk-Heizkörperregler
Zur Erfassung des Raumtemperatur-Istwerts ist ein Funk-Raumtem- An jedem Regelkreis darf max. 1 Stellantrieb angeschlossen werden. peratursensor oder Funk-Raumgerät erforderlich. Der max. Einschaltstrom eines Stellantriebes darf nicht größer als 250 mA sein. Mit dieser Funk-Fußbodenheizungssteuerung können bis zu 2 Regel- kreise angesteuert werden. VIESMANN VITOHOME 300... -
Seite 8: Funk-Fußbodenheizungssteuerung Für Bis Zu 8 Regelkreise
■ Auslösen der Anwesenheitsfunktion/Dämmerungsfunktion ■ Umschalten auf Sommerbetrieb ■ Umschalten Heizen/Kühlen Mögliche Funktionen an den potentialfreien Relaisausgängen (bau- seits, Sonderfunktionen siehe www.viessmann.de/vitohome-300): ■ Störungsausgänge 1 und 2 für Störungsmeldungen interner Kom- ponenten ■ Fensterstatusausgang Funk-Fußbodenheizungssteuerung für bis zu 8 Regelkreise Best.-Nr. -
Seite 9: Stellantrieb Für Heizkreisverteiler (230 V ~)
Die Funk-Kesselansteuerung ist über den KM-BUS (Stecker aVG) mit Die Funk-Kesselansteuerung ist die Schnittstelle zwischen der Vitotronic verbunden (anstelle der Fernbedienung Vitotrol 300). Vitohome 300 Wohnungszentrale und der Vitotronic Regelung: Mit der Funk-Kesselansteuerung können max. 2 Heizkreise einer ■ Empfängt alle relevanten Daten von der Wohnungszentrale (z.B. -
Seite 10: Funk-Meteofühler
■ Bei Übertragung von Funk-Signalen durch mehr als zwei Geschosse ■ Andere funkkritische Bereiche Es können bis zu 3 Funk-Repeater pro Vitohome 300 Wohnungszent- rale im Parallelbetrieb eingesetzt werden. Alle 3 Funk-Repeater müs- sen innerhalb der Funkreichweite der Wohnungszentrale liegen (nicht kaskadierbar). - Seite 11 7,5 V ~ Nennstrom sekundär 100 mA ≤ 0,2 VA Leistungsaufnahme Funkreichweite typisch 30 m relative Einschaltdauer < 1 % Schutzklasse II nach EN 60730 Schutzart IP 30 gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten Steckernetzteil (Lieferumfang) VIESMANN VITOHOME 300...
-
Seite 12: Projektierung Der Einzelraum
Seite 12). 5. Bestell-Liste auf Seite 19 ausfüllen und ermittelte Komponenten 3. Pro Etage eine Skizze über die Funk-Heizkörperregler und/oder die bestellen, z.B. über das Viessmann Online-System (siehe Beispiel Regelkreise der Fußbodenheizung erstellen. Alle Funk-Komponen- Seite 14). ten fortlaufend nummerieren (siehe Beispiel Seite 12). -
Seite 13: Komponenten Für Radiatoren- Und Fußbodenheizkreis Festlegen
Y2 (Regelkreis 2) Büro — Y3 (Regelkreis 3) Kind 1 — Y1 (Regelkreis 1) Kind 2 — Y2 (Regelkreis 2) Weitere Komponenten für die Wohnung B Funk-Kesselansteuerung (siehe Skizze zur Anlagenhydraulik) 1 Wohnungszentrale — Funk-Repeater (nach Bedarf) qR Funk-Meteofühler VIESMANN VITOHOME 300... -
Seite 14: Bestell-Liste Ausfüllen
7248 973 — Funk-Meteofühler 7248 971 Hinweis Empfehlungen für folgende Komponenten: Die Funk-Kesselansteuerung ist nur in Verbindung mit Viessmann ■ Funk-Raumgerät: Vitotronic-Regelungen (siehe Seite 4) einsetzbar. Ermöglicht die Einstellung von z.B der Raumbetriebsart, Raumtem- peratur-Sollwertkorrektur, Raum-Timerfunktion direkt im entsprech- enden Raum. -
Seite 15: Formulare
■ In jedem Raum mit Fußbodenheizkreis ist ein Funk-Raumtempera- tursensor oder ein Funk-Raumgerät erforderlich. ■ Für jeden Radiatorenheizkörper ist ein Funk-Heizkörperregler erfor- derlich. ■ Bei verbauten Radiatorenheizkörpern ist ein Funk-Raumtempera- tursensor (oder ein Funk-Raumgerät) zur Erfassung der Raumtem- peratur erforderlich. VIESMANN VITOHOME 300... -
Seite 16: Komponenten Für Radiatorenheizkreise
Formulare (Fortsetzung) 3.2 Komponenten für Radiatorenheizkreise Radiatorenheizkreis A1 Geschos Raumname Nummer Adapter für Funk-Heiz- Funk-Raumtemperatur- Funk-Raumgerät Funk-Heizkörperregler körperregler sensor Radiatorenheizkreis M___ Geschos Raumname Nummer Adapter für Funk-Heiz- Funk-Raumtemperatur- Funk-Raumgerät Funk-Heizkörperregler körperregler sensor VIESMANN VITOHOME 300... -
Seite 17: Komponenten Für Fußbodenheizkreise
(max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) VIESMANN VITOHOME 300... - Seite 18 (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) VIESMANN VITOHOME 300...
-
Seite 19: Bestell-Liste Für Vitohome 300
■ Funk-Repeater: Falls die Funkdistanzen größer 30 m sind oder bei mehr als zwei Betondecken. ■ Funk-Meteofühler: Falls die Anzeige von Außentemperatur und Wettertendenz gewünscht ist. Bitte die ermittelten Komponenten bestellen z.B. über das Viessmann Online-System. Bemerkungen: VIESMANN VITOHOME 300... -
Seite 20: Anhang
■ Funk-Fußbodenheizungssteuerung für 2 oder 8 Fußboden-Regel- Hinweis kreise C In den Vorlauf des Fußbodenheizkreises muss bauseits ein Tempe- raturwächter zur Maximaltemperaturbegrenzung eingebaut werden. ■ Stellantrieb für Heizkreisverteiler (nicht dargestellt) Optionale Komponenten ■ Funk-Raumgerät (nicht dargestellt) ■ Funk-Kesselansteuerung D VIESMANN VITOHOME 300... -
Seite 21: Anwendungsbeispiel 3: Einzelraum-Temperaturregelung Für Heizungsanlage Mit Radiatoren-Heizkörpern Und Fußbodenheizung
In den Vorlauf des Fußbodenheizkreises muss bauseits ein Tempe- ■ Funk-Fußbodenheizungssteuerung für 2 oder 8 Fußboden-Regel- raturwächter zur Maximaltemperaturbegrenzung eingebaut werden. kreise C ■ Stellantrieb für Heizkreisverteiler (nicht dargestellt) Optionale Komponenten ■ Funk-Raumgerät E ■ Funk-Kesselansteuerung F VIESMANN VITOHOME 300... - Seite 22 VIESMANN VITOHOME 300...
- Seite 23 VIESMANN VITOHOME 300...
- Seite 24 Technische Änderungen vorbehalten! Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de VIESMANN VITOHOME 300...
