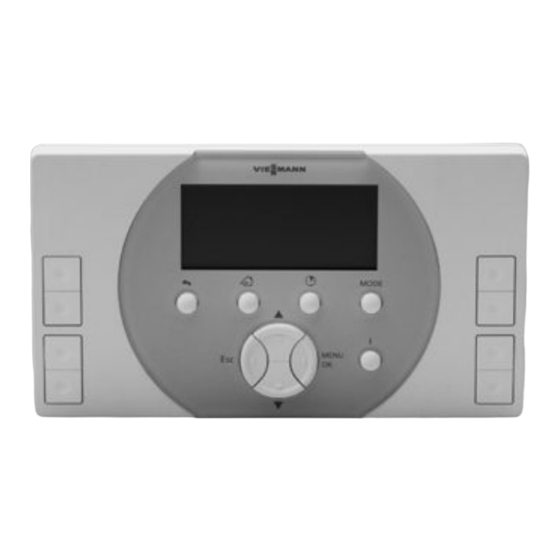

Viessmann VITOHOME 300 Planungsanleitung
Vorschau ausblenden
Andere Handbücher für VITOHOME 300:
- Bedienungsanleitung (72 Seiten) ,
- Serviceanleitung (68 Seiten) ,
- Planungsanleitung (24 Seiten)
Verwandte Anleitungen für Viessmann VITOHOME 300
Inhaltszusammenfassung für Viessmann VITOHOME 300
- Seite 1 VIESMANN VITOHOME 300 Home Automation Planungsanleitung Projektierung der Vitohome 300 Für Heizungsanlage mit Radiatoren-Heizkörpern und/oder Fußbodenheizung. Muß vom Heizungsfachbetrieb/Besteller ausgefüllt wer- den. 5811 447 1/2008...
-
Seite 2: Inhaltsverzeichnis
4.4 Bestell-Liste für Vitohome 300 ........ -
Seite 3: Grundlagen
Hinweis steuert werden. Falls ein Wohnraum sowohl mit Radiatorenheizkörpern als auch mit Fußbodenheizung beheizt wird, müssen für diesen Wohnraum in der Vitohome 300 zwei separate Räume definiert werden. Vitotronic-Regelungen & Die Funk-Kesselansteuerung ist nur in Verbindung mit folgenden Vitotronic 200-H, Typ HK1W/HK1S/HK3W/HK3S Vitotronic-Regelungen einsetzbar. - Seite 4 (Fortsetzung) Komponenten Komponente Beschreibung – Primäres Bediengerät zum Einstellen und Speichern der Raumkonfiguration, Vitohome 300, Wohnungszentrale Sollwerte und Zeitprogramme – Sendet aktuelle Raumtemperatur-Sollwerte an die Funk-Heizkörperregler und Funk-Fußbodenheizungssteuerungen – Überwacht verbundene Funk-Komponenten – Sendet Wärmebedarf an Heizungssystem (nur mit Funk-Kesselansteuerung) 1 pro Wohnung (max.
- Seite 5 Außenteil und Innenteil müssen bauseits mit 2-adriger Leitung (max. 10 m Lei- tungslänge) verbunden werden. Hinweis Die erfasste Aussentemperatur dient ausschließlich zur Anzeige der Wetterten- denz an der Vitohome 300 Wohnungszentrale und wird nicht an die Vitotronic Regelung weitergeleitet. Innenteil 1 pro Wohnungszentrale Funk-Repeater mit Steckernetzteil Zur Verstärkung der Funk-Signale, falls das Funk-Signal zu schwach ist und zur...
-
Seite 6: Projektierung Der Einzelraum
4. Komponenten für Radiatoren- und Fußbodenheizkreise festle- gen und in die Tabellen auf Seite 11 und 12 eintragen (siehe Beispiel Seite 8). 5. Bestell-Liste auf Seite 14 ausfüllen und ermittelte Komponen- ten bestellen, z.B. über das Viessmann Online-System (siehe Beispiel Seite 8). VIESMANN VITOHOME 300... -
Seite 7: Beispiel Zur Projektierung
FHS-2 Funk-Fußbodenheizungssteuerung für bis zu 2 Regel- Funk-Raumgerät kreise (Y1 und Y2) Funk-Raumtemperatursensor FHS-8 Funk-Fußbodenheizungssteuerung für bis zu 8 Regel- Wohnungszentrale kreise (Y1 bis Y8) Zuordnung der Räume zu Heizkreisen: A1 Bad, Küche, Essen, Schlafen M2 Wohnen, Büro, Kind 1, Kind 2 VIESMANN VITOHOME 300... - Seite 8 Funk-Repeater 7248 973 Funk-Meteofühler 7248 971 Hinweis Empfehlungen für folgende Komponenten: Die Funk-Kesselansteuerung ist nur in Verbindung mit Viessmann & Funk-Raumgerät: Vitotronic-Regelungen (siehe Seite 3) einsetzbar. Ermöglicht die Einstellung von z.B der Raumbetriebsart, Raum- temperatur-Sollwertkorrektur, Raum-Timerfunktion direkt im entsprechenden Raum.
- Seite 9 Beispiel zur Projektierung (Fortsetzung) & Funk-Repeater: Falls die Funkdistanzen größer 30 m sind oder bei mehr als zwei Betondecken. & Funk-Meteofühler: Falls die Anzeige von Außentemperatur und Wettertendenz gewünscht ist. VIESMANN VITOHOME 300...
-
Seite 10: Formulare
In jedem Raum mit Fußbodenheizkreis ist ein Funk-Raumtem- peratursensor oder ein Funk-Raumgerät erforderlich. & Für jeden Radiatorenheizkörper ist ein Funk-Heizkörperregler erforderlich. & Bei verbauten Radiatorenheizkörpern ist ein Funk-Raumtempe- ratursensor (oder ein Funk-Raumgerät) zur Erfassung der Raumtemperatur erforderlich. VIESMANN VITOHOME 300... -
Seite 11: Komponenten Für Radiatorenheizkreise
Formulare (Fortsetzung) 4.2 Komponenten für Radiatorenheizkreise Radiatorenheizkreis A1 Gescho- Raumname Nummer Adapter für Funk-Heiz- Funk-Raumtemperatur- Funk-Raumgerät Funk-Heizkörperregler körperregler sensor Radiatorenheizkreis M___ Gescho- Raumname Nummer Adapter für Funk-Heiz- Funk-Raumtemperatur- Funk-Raumgerät Funk-Heizkörperregler körperregler sensor VIESMANN VITOHOME 300... -
Seite 12: Komponenten Für Fußbodenheizkreise
(max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) VIESMANN VITOHOME 300... - Seite 13 (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) Y____ (max. 6 pro Raum) VIESMANN VITOHOME 300...
-
Seite 14: Bestell-Liste Für Vitohome 300
Ermöglicht die Einstellung von z.B der Raumbetriebsart, Raum- temperatur-Sollwertkorrektur, Raum-Timerfunktion direkt im entsprechenden Raum. Kann zur Erfassung der aktuellen Raumtemperatur alternativ zum Funk-Raumtemperatursensor eingesetzt werden. Bitte die ermittelten Komponenten bestellen z.B. über das Viessmann Online-System. Bemerkungen: VIESMANN VITOHOME 300... - Seite 15 VIESMANN VITOHOME 300...
- Seite 16 Technische Änderungen vorbehalten! Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de VIESMANN VITOHOME 300...
