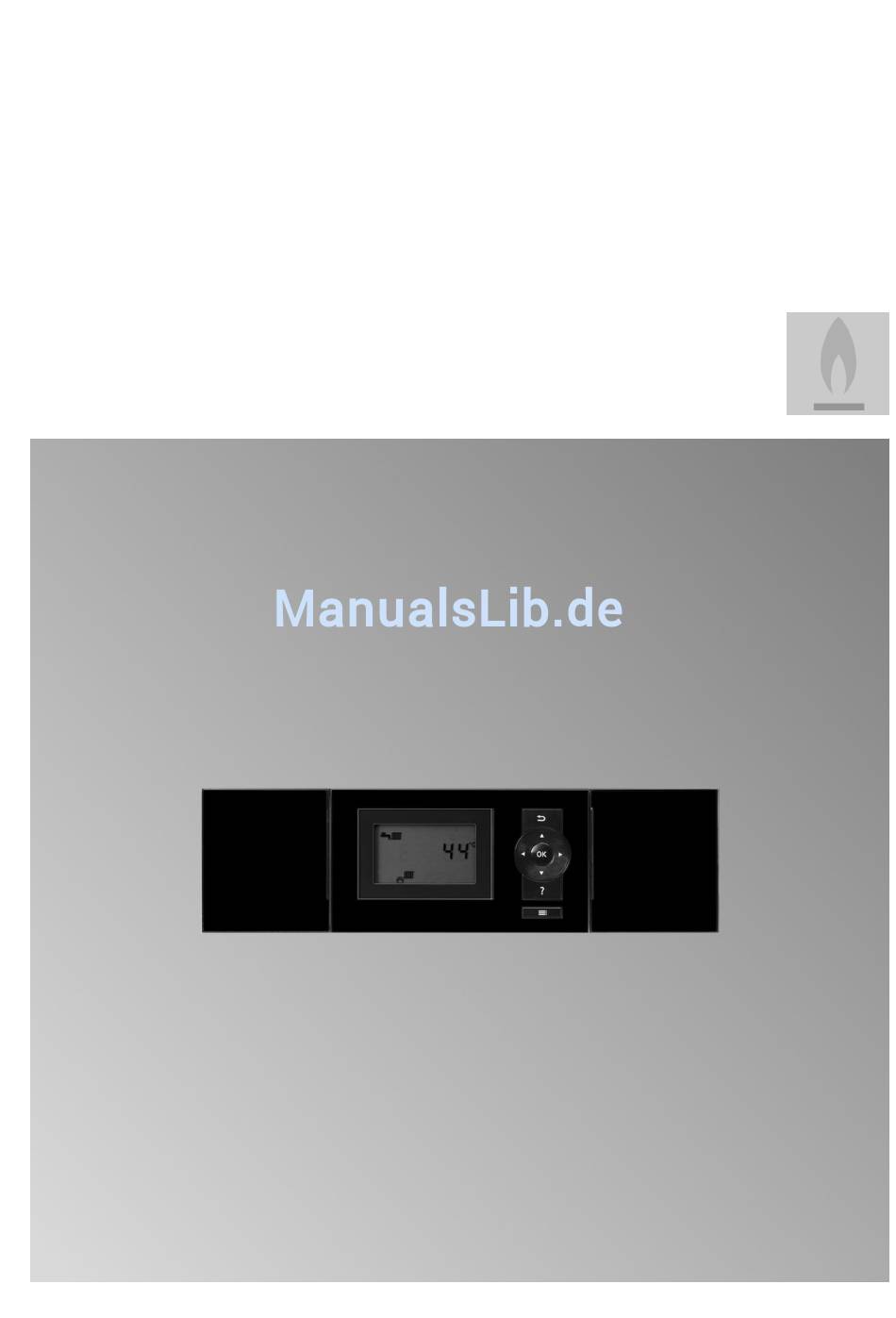

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Vitocrossal, Typ CI mit Regelung Vitotronic 100, Typ GC7B für angehobenen Betrieb VITOCROSSAL, TYP CI Bitte aufbewahren! 5813970 DE 1/2018...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Gasgeruch Gefahr Austretendes Gas kann zu Explosionen führen, die schwerste Verletzungen zur Folge haben. ■ Nicht rauchen! Offenes Feuer und Funkenbil- dung verhindern. Niemals Schalter von Licht und Elektrogeräten betätigen. Gasabsperrhahn schließen. ■ Fenster und Türen öffnen. - Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Störungen an der Heizungsanlage Gefahr Störungsmeldungen weisen auf Defekte an der Heizungsanlage hin. Nicht behobene Störungen können lebensbedrohende Folgen haben. Störungsmeldungen nicht mehrmals in kurzen Abständen quittieren. Heizungsfachbetrieb benachrichtigen, damit dieser die Ursache ana- lysieren und den Defekt beheben kann.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Bestimmungsgemäße Verwendung ............Erstinbetriebnahme ................Ihre Anlage ist voreingestellt ..............Fachbegriffe ................... Tipps zum Energiesparen ..............2. Über die Bedienung Bedienelemente ..................Wie Sie bedienen ................... Symbole ....................3. Ein- und Ausschalten Heizungsanlage einschalten ..............10 Heizungsanlage ausschalten .............. -
Seite 6: Ihre Anlage Ist Voreingestellt
Zuerst informieren Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Heizungssystemen gemäß EN 12828 unter ler fallweise freizugeben. Berücksichtigung der zugehörigen Montage-, Service- und Bedienungsanleitungen installiert und betrieben Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- werden. -
Seite 7: Tipps Zum Energiesparen
Zuerst informieren Tipps zum Energiesparen Nutzen Sie die Einstellmöglichkeiten der Regelung und Weitere Empfehlungen: des Raumtemperatur-Regelgeräts: ■ Richtiges Lüften. Überheizen Sie Ihre Räume nicht, jedes Grad Raum- Fenster kurzzeitig ganz öffnen, dabei die Thermos- ■ temperatur weniger spart bis zu 6 % Heizkosten. tatventile schließen. -
Seite 8: Bedienelemente

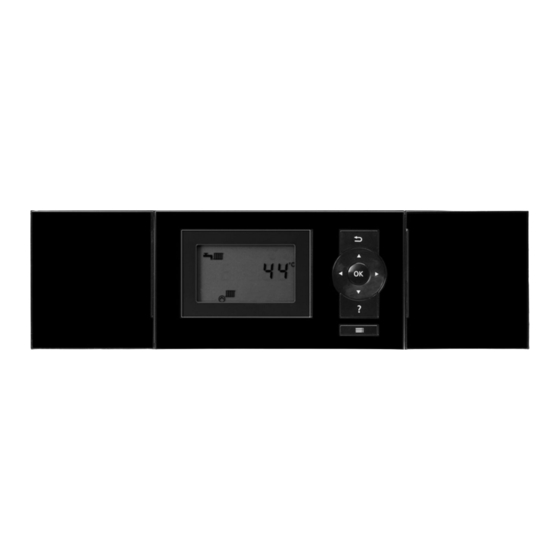

Über die Bedienung Bedienelemente Die Einstellungen für Ihre Heizungsanlage können Sie Bedienungsanleitung Raumtemperatur-Regelge- zentral an der Bedieneinheit der Regelung vornehmen. rät Falls in Ihren Räumen ein Raumtemperatur-Regelge- rät installiert ist, können Sie die Einstellungen auch am Raumtemperatur-Regelgerät vornehmen. °C Abb. 1 Sie gelangen einen Schritt im Menü... - Seite 9 Über die Bedienung Symbole (Fortsetzung) Kesselkreispumpe läuft Brenner läuft Speicherladepumpe läuft Werkseitige Grundeinstellung In Verbindung mit Solaranlage: Solarkreispumpe läuft...
-
Seite 10: Heizungsanlage Einschalten
Ein- und Ausschalten Heizungsanlage einschalten °C Abb. 3 Störungsanzeige (rot) Entriegelungstaste Betriebsanzeige (grün) Netzschalter 1. Kontrollieren Sie den Druck der Heizungsanlage 3. Öffnen Sie den Gasabsperrhahn. am Manometer. Falls der Zeiger unterhalb der roten Markierung steht, ist der Druck der Anlage zu Hinweis niedrig. -
Seite 11: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Betriebsprogramm „ “ beenden 3. OK zur Bestätigung, „ “ blinkt. Wählen Sie ein anderes Betriebsprogramm. bis „ “ blinkt: Die Räume werden beheizt, das Trinkwasser wird erwärmt. Drücken Sie folgende Tasten: Oder bis „ “ blinkt: Das Trinkwasser wird erwärmt, für Einstellungen, „... -
Seite 12: Erforderliche Einstellungen Für Die Raumbeheizung
Raumbeheizung Erforderliche Einstellungen für die Raumbeheizung Falls Sie Raumbeheizung wünschen, prüfen Sie fol- ■ Haben Sie das richtige Betriebsprogramm einge- gende Punkte: stellt? Haben Sie die gewünschte Raumtemperatur einge- Einstellung siehe Seite 12 ■ stellt? Bedienungsanleitung Raumtemperatur-Regel- Bedienungsanleitung Raumtemperatur-Regel- gerät gerät ■... - Seite 13 Raumbeheizung Raumbeheizung ausschalten (Fortsetzung) 5. OK zur Bestätigung, die Raumbeheizung und Warmwasserbereitung sind ausgeschaltet, die Frostschutzüberwachung ist aktiviert (Abschaltbetrieb).
-
Seite 14: Erforderliche Einstellungen (Warmwasserbereitung)
Warmwasserbereitung Erforderliche Einstellungen (Warmwasserbereitung) Falls Sie Warmwasserbereitung wünschen, prüfen Sie ■ Haben Sie das richtige Betriebsprogramm einge- folgende Punkte: stellt? Haben Sie die gewünschte Warmwassertemperatur Einstellung siehe Seite 14. ■ eingestellt? Einstellung siehe folgendes Kapitel. Warmwassertemperatur einstellen Werkseitige Einstellung: 50 °C 3. - Seite 15 Warmwasserbereitung Warmwasserbereitung ausschalten (Fortsetzung) 5. OK zur Bestätigung, die Warmwasserbereitung und Raumbeheizung sind ausgeschaltet, die Frostschutzüberwachung ist aktiviert (Abschaltbetrieb).
-
Seite 16: Temperatureinheit (°C/°F) Einstellen
Weitere Einstellungen Temperatureinheit (°C/°F) einstellen Werkseitige Einstellung: °C 3. OK zur Bestätigung, „ “ blinkt. Drücken Sie folgende Tasten: 4. / für gewünschte Temperatureinheit („°C“ oder „°F“). für Einstellungen, „ “ blinkt. 5. OK zur Bestätigung, die neue Temperatureinheit für „ “. ist gespeichert. -
Seite 17: Informationen Abfragen Und Werte Zurücksetzen
Brennerstarts Mit „ “ können Sie die Anzahl der Brenner- starts auf „0“ zurücksetzen. 0 0 1 4 1 7 Betriebsstunden Solarkreispumpe Anzeige nur, falls Viessmann Solarrege- lungsmodul vorhanden ist. Mit „ “ können Sie die Betriebsstunden auf „0“ zurücksetzen. -
Seite 18: Wartungsmeldung Abfragen
(Fortsetzung) Anzeige im Display Bedeutung Hinweise 0 0 1 4 2 5 Pumpenstarts Solarkreispumpe Anzeige nur, falls Viessmann Solarrege- lungsmodul vorhanden ist. Mit „ “ können Sie die Pumpenstarts auf „0“ zurücksetzen. 0 0 0 5 0 6 Betriebsstunden Ausgang 22 Anzeige nur, falls Viessmann Solarrege- lungsmodul vorhanden und eine 2. -
Seite 19: Störungsmeldung Abfragen
Abfragen Störungsmeldung abfragen Falls an Ihrer Heizungsanlage Störungen aufgetreten 1. Teilen Sie Ihrem Heizungsfachbetrieb den Stör- sind, blinkt im Display das Symbol „ “ und der Stör- ungscode mit. Sie ermöglichen dadurch dem Hei- ungscode wird angezeigt. Außerdem blinkt die rote zungsfachmann eine bessere Vorbereitung und Störungsanzeige (siehe Seite 10). -
Seite 20: Besonderheiten Bei Mehrkesselanlagen
Mehrkesselanlagen Besonderheiten bei Mehrkesselanlagen Bei Anlagen mit mehreren Heizkesseln (Mehrkessel- Betriebsprogramm anlagen) ist jeder Heizkessel mit einer eigenen Rege- lung ausgestattet. Diese Regelungen werden von einer „ “ für Frostschutzüberwachung (Abschaltbetrieb): ■ übergeordneten Regelung gesteuert. Einstellungen (z. Mit der Einstellung des Betriebsprogramms „ “ B. -
Seite 21: Schornsteinfeger-Prüfbetrieb
Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb einschalten Schornsteinfeger-Prüfbetrieb einschalten Der Schornsteinfeger-Prüfbetrieb darf nur von Ihrem 3. OK zur Bestätigung, „On“ blinkt. Schornsteinfeger bei der jährlichen Prüfung aktiviert werden. 4. OK um den Brenner zur Messung zu starten, „On“ erscheint statisch. Drücken Sie folgende Tasten: 5. -
Seite 22: Räume Zu Kalt
Was ist zu tun? Räume zu kalt Ursache Behebung Die Heizungsanlage ist ausgeschaltet. Schalten Sie den Netzschalter „ “ ein (siehe Sei- ■ te 10). Schalten Sie den Hauptschalter, falls vorhanden (au- ■ ßerhalb des Heizraums) ein. Schalten Sie die Sicherung in der Stromkreisvertei- ■... -
Seite 23: Kein Warmes Wasser
Was ist zu tun? Kein warmes Wasser Ursache Behebung Die Heizungsanlage ist ausgeschaltet. Schalten Sie den Netzschalter „ “ ein (siehe Sei- ■ te 10). Schalten Sie den Hauptschalter, falls vorhanden (au- ■ ßerhalb des Heizraums) ein. Schalten Sie die Sicherung in der Stromkreisvertei- ■... -
Seite 24: Ë " Blinkt Im Display
Was ist zu tun? „ “ blinkt im Display ë Ursache Behebung Ein von Ihrem Heizungsfachbetrieb eingestellter War- Benachrichtigen Sie Ihren Heizungsfachbetrieb. Quittie- tungszeitpunkt ist erreicht. ren Sie die Wartungsmeldung mit OK (siehe Seite 18). „- - EP - -“ blinkt im Display Ursache Behebung Das an der Regelung eingestellte Betriebsprogramm... -
Seite 25: Instandhaltung
Instandhaltung Instandhaltung Reinigung Die Geräte können Sie mit einem handelsüblichen Die Bedienfront können Sie mit einem Microfasertuch Haushaltsreiniger (kein Scheuermittel) reinigen. reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage sind Zusätzlich bei Vitocell 100: durch die Energieeinsparverordnung und die Normen Zur Prüfung der Verzehranode empfehlen wir eine DIN 4755, DVGW-TRGI 2008 und DIN 1988-8 vorge- jährliche Funktionsprüfung durch den Fachbetrieb. - Seite 26 Begriffserklärungen Angehobener Betrieb Raumluftabhängiger Betrieb Im angehobenen Betrieb wird das Heizwasser kon- Die Verbrennungsluft wird aus dem Raum angesaugt, stant auf die eingestellte Kesselwassertemperatur auf- in dem der Heizkessel aufgestellt ist. geheizt. Raumluftunabhängiger Betrieb Betriebsprogramm Die Verbrennungsluft wird von außerhalb des Gebäu- Mit dem Betriebsprogramm legen Sie fest, ob Sie Ihre des angesaugt.
- Seite 27 Stichwortverzeichnis Stichwortverzeichnis Abfrage Gerät einschalten............10 – Betriebszustände............ 17 Grundanzeige...............8 – Informationen............17 Grundeinstellung............16 – Störungsmeldung............ 19 – Temperaturen............17 – Wartungsmeldung........... 18 Heißes Wasser............23 Abschaltbetrieb........8, 10, 12, 14, 26 Heizbetrieb Angehobener Betrieb..........26 – angehobener............26 Ausschalten –...
