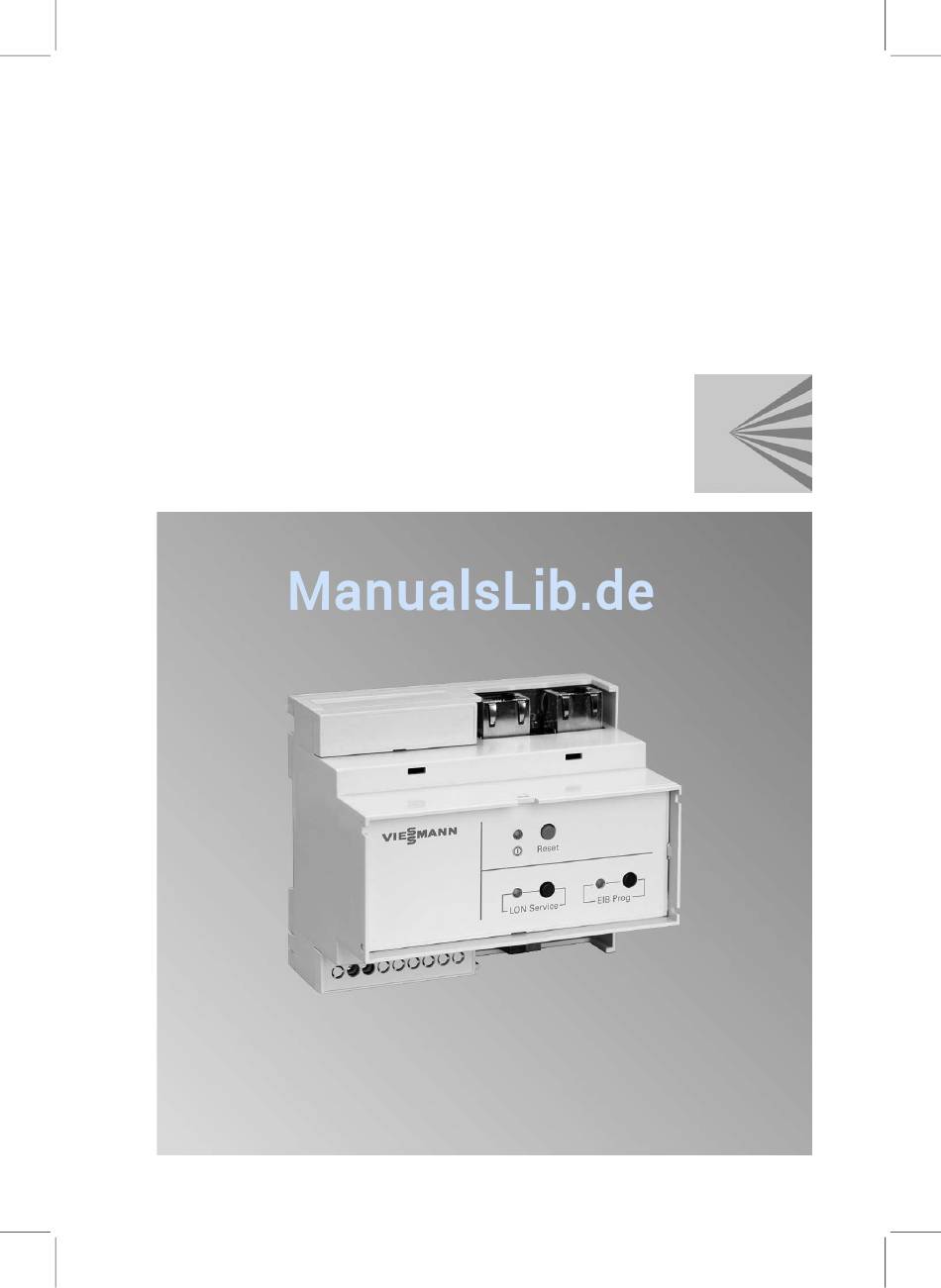

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft
Vitogate 200
Typ EIB
Kommunikation von Heizungsanlagen über KNX-/EIB-Systeme
Gültigkeitshinweise siehe letzte Seite
VITOGATE 200
Bitte aufbewahren!
5581 880
6/2007

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOGATE 200

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitogate 200 Typ EIB Kommunikation von Heizungsanlagen über KNX-/EIB-Systeme Gültigkeitshinweise siehe letzte Seite VITOGATE 200 Bitte aufbewahren! 5581 880 6/2007...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden.
  • Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...
  • Seite 4: Inhaltsverzeichnis

    EIB-Produktdatenbank ................14 Kommunikationsobjekte und Flags.............. 15 Parameter in ETS ..................18 Störungsbehebung Busspannungs-/Netzspannungsausfall ............27 Verhalten nach Busspannungs-/Netzspannungswiederkehr ......27 Verbindungsfehler vom Vitogate 200 zum EIB- oder LON-System....27 Schemen Anschluss-Schema ..................28 Technische Daten ..................29 Bescheinigungen Konformitätserklärung ................30...
  • Seite 5: Montagevorbereitung

    Vitotronic 300, Typ GW2 Öl-Brennwertgerät: Vitotronic 300-K, Typ MW1, MW1S Vitotronic 200, Typ KW6 Vitotronic 333, Typ MW1, MW1S Funktionen Über Vitogate 200, Typ EIB kann der Weiterleitung von Stör- und Fehler- Anlagenbetreiber in Verbindung mit meldungen einem EIB-System die folgenden Wärmebedarfsgeführte Steuerung...
  • Seite 6: Montageablauf

    Die Anforderungen an die Leitungen und den Betrieb der LON-Schnittstelle FTT 10-A (siehe www.echelon.com) sind einzuhalten. Alle Viessmann LON-Geräte werden über RJ45-Stecker angeschlossen. Für das Viessmann LON werden immer die Adern 1 und 2 und die Abschirmung benötigt. Die Adern sind vertauschbar. Die Installation ist deshalb verpolungssi- cher.
  • Seite 7 Anschluss mit LON-Verbindungsleitung Verlegeabstand C Abschlusswiderstand D LON-Verbindungsleitung, 7 m A Vitotronic Regelung lang B Vitogate 200, Typ EIB Anschluss mit LON-Verbindungsleitung und LON-Kupplung Verlegeabstand 7 bis 21 m D LON-Verbindungsleitung, 7 m lang A Vitotronic Regelung Max. 3 Leitungen zwischen zwei B Vitogate 200, Typ EIB Geräten...
  • Seite 8: Netzanschluss

    900 m (mit LON- D LON-Verbindungsleitung, 7 m Anschlussdosen) lang E Bauseitige Leitung A Vitotronic Regelung F LON-Anschlussdosen B Vitogate 200, Typ EIB G Bis 99 Teilnehmer C Abschlusswiderstand Netzanschluss Richtlinien Vorschriften Netzanschluss und Schutzmaßnah- Die Zuleitung zum Vitogate 200, men (z.B.
  • Seite 9 Netzanschluss über den Hauptschalter Beim Ausschalten der Heizungsan- Es werden keine Daten zum EIB-Sys- lage durch den Hauptschalter werden tem übertragen. das Vitogate 200, Typ EIB und die Vitotronic Regelung ausgeschaltet. A Vitogate 200, Typ EIB E Anschlusskasten (bauseits) B Netzanschluss 230 V/50Hz F Netzanschluss der Vitotronic C Sicherung (max.
  • Seite 10: Netzanschluss Unabhängig Vom Hauptschalter

    Netzanschluss unabhängig vom Hauptschalter Beim Ausschalten der Heizungsan- Es werden keine Daten zum EIB-Sys- lage durch den Hauptschalter bleibt tem übertragen. das Vitogate 200, Typ EIB in Betrieb, die Vitotronic Regelung wird ausge- schaltet. A Vitogate 200, Typ EIB E Hauptschalter, 2-polig, bauseits...
  • Seite 11 Montageablauf Netzanschluss (Fortsetzung) 2. Netzanschlussleitung bauseits im 3. Stecker in Vitotronic Regelung Anschlusskasten D und an Ste- einstecken. cker anklemmen. Gefahr Falsche Adernzuordnung kann zu schweren Verlet- zungen und Schäden am Gerät führen. Adern L1 und N nicht ver- tauschen: braun blau grün/gelb...
  • Seite 12: Inbetriebnahme

    B Taster Reset (Konfiguration bleibt erhalten) C Zustandsanzeige des BUS- Ankopplers für EIB-System (rot) D Taster EIB-Programmierung zur manuellen Einbindung des Vitogate 200, Typ EIB in ein bestehendes EIB-System E Taster LON-Service zur manuellen Einbindung des Vitogate 200, Typ EIB in ein bestehendes LON-System...
  • Seite 13: Lon-Teilnehmerliste Aktualisieren

    Inbetriebnahme Vitotronic Regelung in LON einbinden (Fortsetzung) Beispiel: Einkesselanlage mit Vitotronic 300, Typ GW2 (V300GW2), nach- geschalteter Heizkreisregelung Vitotronic 200-H, Typ HK3 (V050HK3) und Vitogate 200, Typ EIB Vitotronic 300 Vitotronic 200-H Vitogate 200 Teilnehmer-Nr. 1 Teilnehmer-Nr. 10 Teilnehmer-Nr. 98...
  • Seite 14: Eib-Produktdatenbank

    EIB-Produktdatenbank Die EIB-Produktdatenbank für Vito- Nach erfolgtem download muss die gate 200, Typ EIB ist als download EIB-Produktdatenbank in die EIB- unter www.viessmann.de/vitogate- Tool-Software (ETS) importiert wer- 200-eib erhältlich. den. Erst danach kann die Parame- trierung der Kommunikationsobjekte für das KNX-/EIB-System durchge-...
  • Seite 15: Kommunikationsobjekte Und Flags

    Vitotronic Regelungen stehen insge- punkte zugeordnet. In Abhängigkeit samt 81 Datenpunkte zur Verfügung. von den Einstellungen bei der Para- Mit Vitogate 200, Typ EIB können metrierung steht die jeweils dazuge- davon bis zu 32 Datenpunkte sowie hörende Datenpunktliste im pop-up- ein Fehlerbit und ein Fehlerbyte im menü...
  • Seite 16 Inbetriebnahme Kommunikationsobjekte und Flags (Fortsetzung) 4: Betriebsart EIS6 - A1: Betriebsart EIS6 5: Betriebsart EIS6 - A1: Betriebsart EIS6 6: Betriebsart EIS6 - A1: Betriebsart EIS6 7: Betriebsart EIS6 - A1: Betriebsart EIS6 8: Betriebsart EIS6 - A1: Betriebsart EIS6 9: Betriebsart EIS6 - A1: Betriebsart EIS6 10: Betriebsart EIS6 - A1: Betriebsart EIS6 11: Betriebsart EIS6 - A1: Betriebsart EIS6...
  • Seite 17 Inbetriebnahme Kommunikationsobjekte und Flags (Fortsetzung) Flags für nur lesbare Datenpunkte (Auslieferungszustand) Flags für nur beschreibbare Datenpunkte (Auslieferungszustand) Bedeutung der Flags Flag Bedeutung Kommunikation Berechtigung zur Kommunikation mit EIB-System (ent- spricht Hauptschalter)
  • Seite 18: Parameter In Ets

    über EIB-System Aktualisieren Für automatische Aktualisierung nach Spannungsaus- fall Parameter in ETS Mit Vitogate 200, Typ EIB können bis Die Übertragung von Störmeldungen zu 32 Kommunikationsobjekte von der Heizungsanlage erfolgt in Form den über LON verbundenen Vitotronic eines Fehlerbit und/oder eines Feh- Regelungen im EIB-System verarbei- lerbyte.
  • Seite 19 Inbetriebnahme Parameter in ETS (Fortsetzung) Datenpunkte Beispiel mit ETS3 Für jedes Kommunikationsobjekt können folgende Parameter eingestellt wer- den: Regelung Datenpunkt Anlagen Nummer Zykluszeit Teilnehmer-Nummer max Abweichung gegenüber Dienst zuletzt gesendeten Wert Gruppe Zu 1. Regelung Menü zur Auswahl der Vitotronic Regelung, die dem entsprechenden Kommunikationsobjekt zugeordnet wird.
  • Seite 20 VDensHO1 Vitotronic 200, Typ HO1 VPendHO1 Vitotronic 200, Typ HO1 Zu 2. Anlagen Nummer Menü zur Auswahl der Viessmann Max. 5 Anlagen sind möglich. Eine Anlagennummer, die dem entsprech- Anlage darf aus max. 4 Heizkesseln, enden Kommunikationsobjekt zuge- max. 32 Heizkreisregelungen und ordnet wird.
  • Seite 21 Vitotronic Regelung codiert werden Auswahl im Menü: 1 bis 97 (Codierung siehe Seite 12). Falls mehrere Vitotronic Regelungen Vitogate 200, Typ EIB ist voreinge- im LON eingebunden sind, wird jeder stellt auf die Teilnehmernummer 98 Vitotronic Regelung eine Nummer (Auslieferungszustand).
  • Seite 22 Heizkreis A1/M1 Heizkreis M2 Heizkreis M3 Warmwasser Solar Übersicht Datenpunkte: Die Liste ist als download unter www.viessmann. de/vitogate-200-eib erhältlich. Zu 6. Datenpunkt Menü zur Auswahl eines Daten- Auswahl abhängig von den Eingaben punkts, der dem entsprechenden unter Regelung , Dienst und Kommunikationsobjekt zugeordnet Gruppe .
  • Seite 23: Fehlerbit Sammelstörung

    Inbetriebnahme Parameter in ETS (Fortsetzung) Hinweis Je kleiner die Zykluszeit, desto höher die BUS-Last. Beispiel: Zykluszeit: 5 s Belegte Kommunikationsobjekte: 34 (32 Datenpunkte + Fehlerbit + Fehler- byte) Telegramme pro min: (60 s : 5 s) x 34 = 408 Zu 8.
  • Seite 24 Inbetriebnahme Parameter in ETS (Fortsetzung) Falls eine Störung an einer Kompo- nente der Heizungsanlage auftritt, kann mit Fehlerbit Sammelstörung eine entsprechende Sammelstörmel- dung gesendet werden. Vorausset- zung dafür ist, dass die Störungsmeldung auch von der Vitotronic Regelung erfasst wird. Das Sendeintervall kann eingestellt wer- den.
  • Seite 25 Voraussetzung dafür ist, werden. dass die Störungsmeldung auch von Eine Liste der Störungscodes ist als der Vitotronic Regelung erfasst wird. download unter www.viessmann.de/ vitogate-200-eib erhältlich. Zykluszeit Menü zur Auswahl des Sendeinter- valls, das dem Fehlerbit Sammelstö- rung zugeordnet wird.
  • Seite 26 Inbetriebnahme Parameter in ETS (Fortsetzung) Max Abweichung Menü zur Auswahl des Sendeinter- valls in Abhängigkeit von der Einstel- lung der Zykluszeit. Auswahl im Menü Bedeutung nie senden Die Störungsmeldung wird nie auf den EIB gesendet. bei jeder Änderung Die Störungsmeldung wird bei jeder Änderung auf den senden EIB gesendet.
  • Seite 27: Störungsbehebung

    Nach einem Ausfall der Busspan- nung/Netzspannung bleiben die hin- terlegten Datenpunkte erhalten. Verhalten nach Busspannungs-/Netzspannungswiederkehr Bei Busspannungswiederkehr/Netz- Das Vitogate 200, Typ EIB ist ca. 3 s spannungswiederkehr bzw. nach der nach Busspannungswiederkehr/Netz- Initialisierung über das EIB-System spannungswiederkehr kommunika- werden die Kommunikationsobjekte tionsbereit.
  • Seite 28: Schemen Anschluss-Schema

    Schemen Anschluss-Schema A Anschluss LON B Anschluss EIB 28 V 2 Stück RJ45-Buchsen, geschirmt 2 Lötstifte Wago (Art-Nr. 243-131) zur Aufnahme der Wago-EIB- Klemme C Netzanschluss 230 V~ 2-polige Anschlussklemme Typ: Phoenix MKDSP3/2-5,08...
  • Seite 29: Technische Daten

    Technische Daten Technische Daten Netzspannung 230 V ~ Busspannung 29 V Leistungsaufnahme Schutzklasse Schutzart IP 20 gemäß EN 60529, durch Aufbau/ Einbau zu gewährleisten Wirkungsweise Typ 1 B gemäß EN 60730-1 Zul. Umgebungstemperatur bei Betrieb 0 bis +70°C Verwendung in Wohn- und Heizungs- räumen (normale Umgebungsbedin- gungen) 20 bis +85 °C...
  • Seite 30: Bescheinigungen Konformitätserklärung

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitogate200, Typ EIB mit den fol- genden Normen übereinstimmt: DIN EN 50090-2-2 (1997-06) DIN EN 61000-6-2 (2002-08) DIN EN 55024 (2003-10)
  • Seite 31: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Anlagen Nummer Fehlerbit ............. . . Anschluss an Vitotronic Regelung Fehlerbyte .
  • Seite 32: Gültigkeitshinweis

    22, 24, 25 ......Gültigkeitshinweis Vitogate 200, Typ EIB Best.-Nr. 7247 637 Nur in Verbindung mit Viessmann Kessel- und Heizkreisregelungen.
