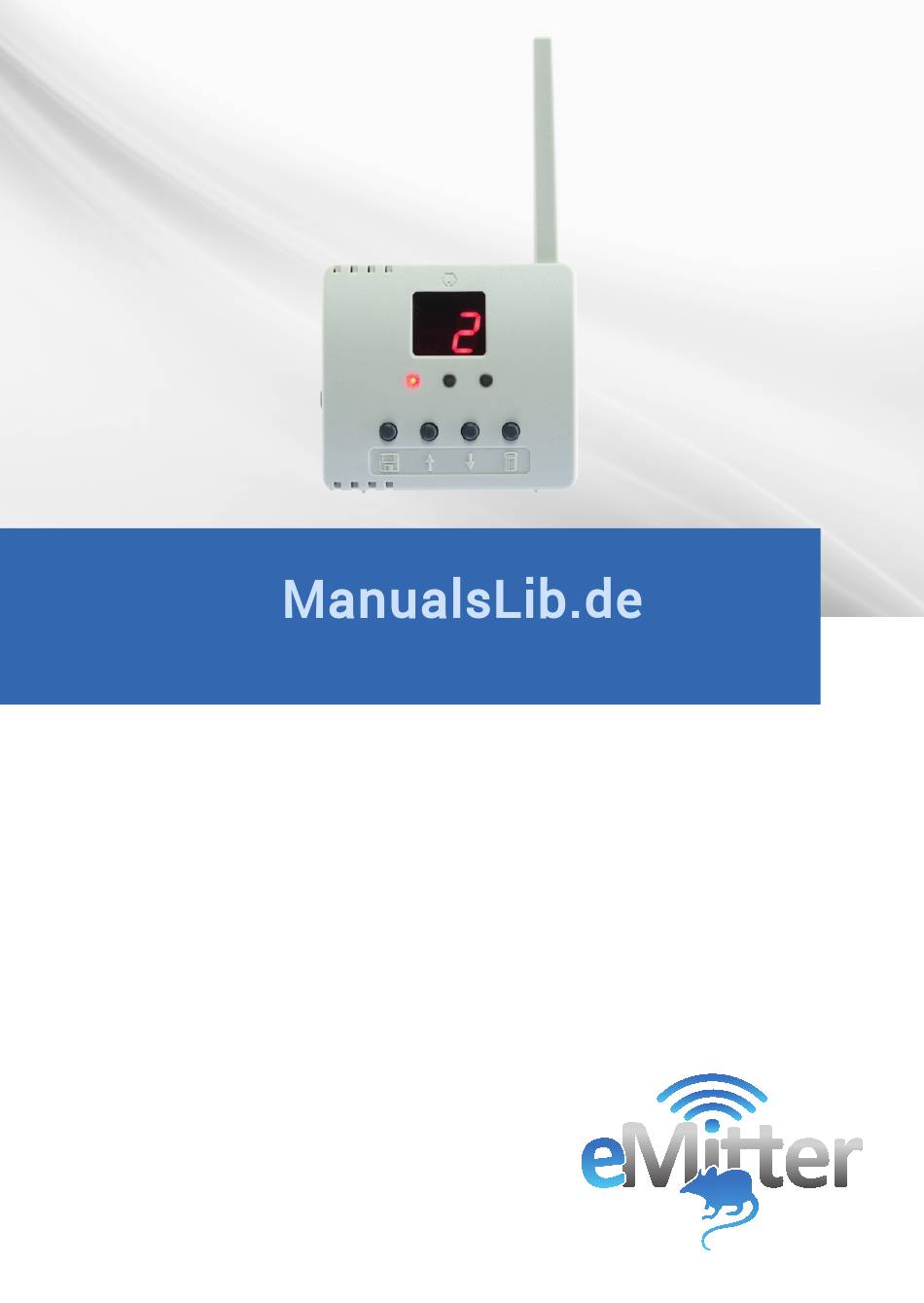

- Seite 1 Basic Bedienungsanleitung/User Manual Deutsch/English...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Geräte- und Funktionsübersicht ..............4 Montage- und Bedienteile des eMitter Displays ........4 Zustandsanzeigen am eMitter Display ............6 Programmierung ....................9 Programmiermodus ..................10 Fallen programmieren ..................1 1 Fallen nach Stromausfall .................. 13 Löschfunktion ....................14 2.4.1 Programmierung einzelner Fallen lösche ........... 15 2.4.2 Programmierung von nicht mehr benötigten Fallen löschen .... -
Seite 3: Geräte- Und Funktionsübersicht

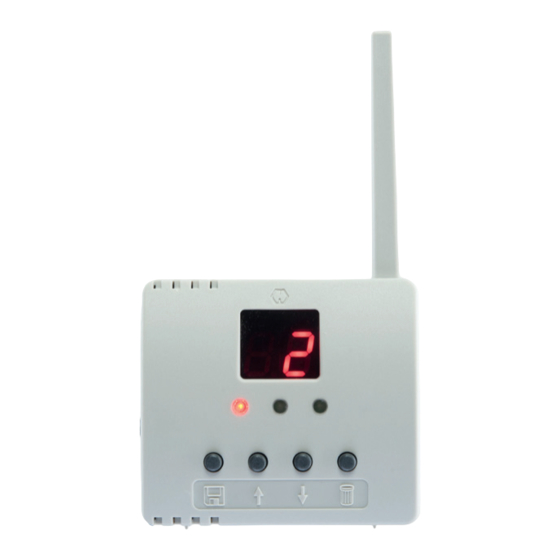

Geräte- und Funktionsübersicht 1. Montage- und Bedienteile des eMitter Displays Abbildung 1... - Seite 4 Anzeige Netzteil – Stromversorgung Anschlussstecker Winkelstecker Anschluss des Netzteils an das eMitter Display Schraube mit Dübel – Zur Wandmontage des eMitter Displays Anschlussbuchse Buchse Anschluss des Netzteils an das eMitter Display Speichertaste Kurzhubtaste - Fallen programmieren - Programmiermodus beenden Pfeiltaste „oben“...
-
Seite 5: Zustandsanzeigen Am Emitter Display
1.1 Zustandsanzeigen am eMitter Display In diesem Kapitel erhalten Sie eine Übersicht über die möglichen Zustandsanzeigen und ihre Bedeutung. Zustandsanzeige Bedeutung Programmversion Bei der Inbetriebnahme sowie nach jeder Unter- brechung der Stromversorgung wird am Display die Programmversion Ihres Systems (z. B. P1) angezeigt. - Seite 6 Zustandsanzeige Bedeutung Speicher voll Es können bis zu 128 Fallen auf bis zu 99 Speicher- plätzen programmiert werden. Bei einem weiteren Programmierversuch • erscheint die Meldung „FU“ (= „full“ – Speicher voll) • alle 3 LEDs leuchten. Löschen OK Bei erfolgreicher Löschung reagiert das Gerät wie folgt: •...
-
Seite 7: Anzeige Der Nicht Aktualisierten Fallen
Zustandsanzeige Bedeutung Löschfunktion aktiv Nach Aktivieren der Löschfunktion reagiert das Gerät wie folgt: • Am Display ist keine Anzeige zu sehen. • Die gelbe LED blinkt. Löschvorgang Während des Löschvorgangs • leuchtet die rote LED 4 Sekunden lang. Anzeige der nicht aktualisierten Fallen Nach einem Stromausfall oder einer Unterbrechung der Stromversorgung für länger als 30 Sekunden reagiert das Gerät wie folgt:... -
Seite 8: Programmierung
2. Programmierung Nehmen Sie zunächst das eMitter Display in Betrieb, damit Sie mit der Programmierung beginnen können: Schritt Tätigkeit Erläuterung/Abbildung eMitter Display in Betrieb nehmen Schließen Sie das eMitter Display an eine 230V-Steckdose an. Verbinden Sie den Winkelstecker (s. Abb. 1, Pos. 2) mit der Anschlussbuchse am eMitter Display (s. -
Seite 9: Programmiermodus
2.1 Programmiermodus Programmierungen können nur im Programmiermodus vorgenommen werden. Zur Aktivie- rung bzw. Deaktivierung gehen Sie wie folgt vor: Schritt Tätigkeit Erläuterung/Abbildung Programmiermodus aktivieren Drücken Sie die -Taste (s. Abb. 1, Pos. 5) und halten Sie diese gedrückt, bis die grüne LED blinkt. -
Seite 10: Fallen Programmieren
2.2 Fallen programmieren Schritt Tätigkeit Erläuterung/Abbildung Programmiermodus aktivieren Nummer auswählen Stellen Sie durch Drücken einer der Pfeil- tasten (s. Abb. 1, Pos. 6 und 7) die Nummer ein, unter der Sie die erste bereitliegende Falle programmieren möchten. Fallen programmieren Falle innerhalb von 5 Sekunden manuell –... -
Seite 11: Programmiermodus Beenden
Schritt Tätigkeit Erläuterung/Abbildung Weitere Programmierungen? Wiederholen Sie nun die Schritte 2 bis 4 für jede weitere Falle, die Sie programmieren möchten. – Beachten Sie dabei, dass der Programmier- modus nur aktiv bleibt, wenn innerhalb von 30 Sekunden eine weitere Eingabe erfolgt. Programmiermodus beenden Drücken Sie die -Taste oder warten Sie... -
Seite 12: Fallen Nach Stromausfall
2.3 Fallen nach Stromausfall Nach einem Stromausfall bzw. einer Unterbrechung der Stromversorgung für mehr als 30 Sekunden müssen die Fallen aktualisiert (jedoch nicht neu programmiert) werden. Schritt Tätigkeit Erläuterung/Abbildung Anzeige der nicht aktualisierten Fallen Die rote LED blinkt und im 2-Sekunden-Takt werden am Display alle Fallen angezeigt, zu denen keine Verbindung mehr besteht. -
Seite 13: Löschfunktion
2.4 Löschfunktion Folgende Löschfunktionen sind möglich: • Programmierung einzelner Fallen löschen • Programmierung von nicht mehr benötigten Fallen löschen • Programmierung sämtlicher Fallen löschen (Reset, Speicher komplett löschen) Hinweis: Während dieser Zeit kann kein weiterer Programmierschritt vorgenommen werden. -
Seite 14: Programmierung Einzelner Fallen Lösche
2.4.1 Programmierung einzelner Fallen löschen Schritt Tätigkeit Erläuterung/Abbildung Löschfunktion aktivieren Drücken Sie die -Taste (s. Abb. 1, Pos. 8) und halten Sie diese gedrückt, bis die gelbe LED blinkt. Am Display ist keine Anzeige zu sehen. Fallen löschen – Falle innerhalb von 5 Sekunden manuell auslösen und wieder spannen. -
Seite 15: Programmierung Von Nicht Mehr Benötigten Fallen Löschen
2.4.2 Programmierung von nicht mehr benötigten Fallen löschen Schritt Tätigkeit Erläuterung/Abbildung Löschfunktion aktivieren Drücken Sie die -Taste (s. Abb. 1, Pos. 8) und halten Sie diese gedrückt, bis die gelbe LED blinkt. Am Display ist keine Anzeige zu sehen. Nummer auswählen Stellen Sie durch Drücken einer der Pfeil- tasten die Falle ein, die Sie löschen möchten. - Seite 16 Schritt Tätigkeit Erläuterung/Abbildung Weitere Fallen löschen Wiederholen Sie die Schritte 1 bis 4. Löschfunktion beenden: Drücken Sie die -Taste und halten Sie die- – se gedrückt, bis das Gerät in den normalen Bedienzustand wechselt.
-
Seite 17: Programmierung Sämtlicher Fallen Löschen
2.4.3 Programmierung sämtlicher Fallen löschen Schritt Tätigkeit Erläuterung/Abbildung Stromversorgung unterbrechen Ziehen Sie das Netzteil aus der Netzsteck- dose und stecken Sie es nach 10 Sekunden wieder ein. Am Display ist keine Anzeige – zu sehen. Löschfunktion aktivieren Drücken Sie die -Taste und halten Sie diese gedrückt, bis die gelbe LED blinkt. - Seite 18 Schritt Tätigkeit Erläuterung/Abbildung Löschen ok? Nach 4 Sekunden wechselt das Gerät in den Programmiermodus: • Die grüne LED und die Nummer „1“ blinken. Löschfunktion beenden Drücken Sie die -Taste und halten Sie die- se gedrückt, bis das Gerät in den normalen Bedienzustand wechselt.
-
Seite 19: Technische Daten
3. Technische Daten eMitter Display Netzteil, Eingang 230 V~ / 30 mA / 50 Hz UK-Netzteil, Eingang 230–240 V~ /28 mA / 50 Hz Netzteil, Ausgang 9,5 V / 400 mA Temperaturbereich 0 °C bis 35 °C Lagerung in trockenen Räumen... - Seite 53 Grundrissplan/map...
- Seite 55 FuturA GmbH Vertriebsgesellschaft Rudolf-Diesel-Straße 35 331 78 Borchen Telefon +49 (0) 52 51 /6 91 61 - 79 Telefax +49 (0) 52 51 /6 91 61 - 55 E-Mail info@futura-shop.de Internet www.emitter.info...
