Zwischen Anlage und Bedienungstableau muss ein
Schwachstromkabel mit 4 x 0,25 mm² montiert werden.
Die maximale Kabellänge beträgt 50 Meter. Über 50 Meter
wird der Spannungsabfall so groß, dass es zu
Betriebsstörungen kommen kann.
Leitungsverbindung an den Klemmen 21-24:
21 Signal
22 Signal
23 10 Volt
24 0 Volt
Art und Weise der Montage des Wandbeschlags:
Der Beschlag wird an einer ebenen Wand festgeschraubt
und das Kabel sichtbar unten herausgeführt.
Das Schwachstromkabel wird mit der Klemmenreihe ver-
bunden. Vergewissern Sie sich, dass das Kabel an
beiden Enden an die gleichen Nummern angeschlossen
ist (zwischen dem Bedienungspaneel und der Hauptpla-
tine der Anlage) nach dem Schaltplan in der Installations-
anweisung.
Das Bedienungstableau wird am Wandbeschlag an-
gebracht, indem es von oben leicht schräg nach unten
eingeführt wird. Abschließend wird es unten eingedrückt,
sodass es eben an der Wand sitzt.
Bei der Demontage: wird das Bedienungstableau unten
etwas herausgezogen und angehoben.

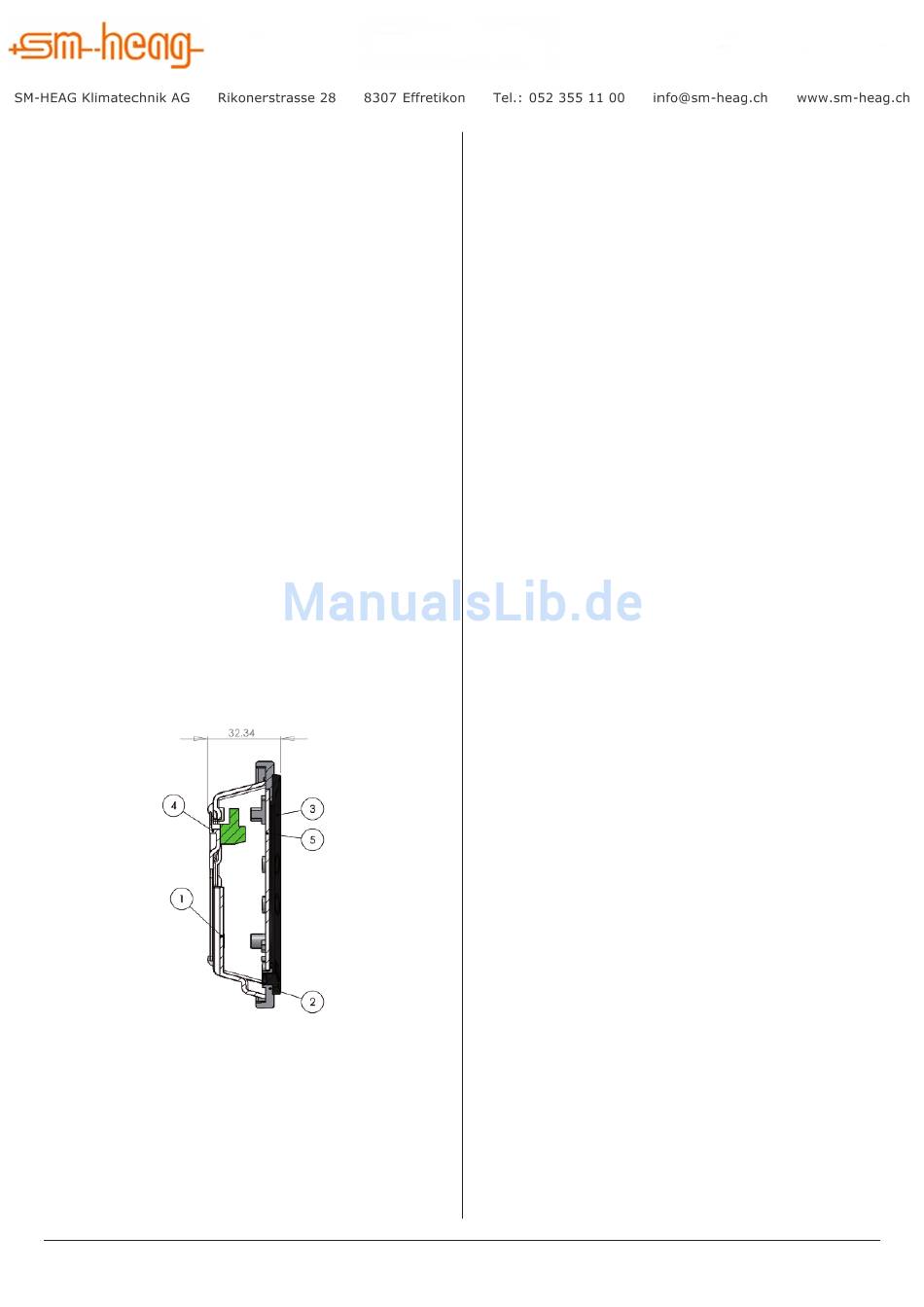

Pos.

Beschreibung

1 Gehäuse für Bedienungspaneel
2 Vorderseite des Bedienungspaneels
3 Berührungsfläche des Bedienungspaneels
4 Wandbeschlag
5 Glas für Bedienungspaneel
4
3. Erstmalige Inbetrieb-
nahme
Bei der erstmaligen Inbetriebnahme der Anlage erscheint
im Display des Bedienungspaneels den Text: "Choose
language" (Sprache wählen).
Drücken Sie "Next", und die Sprache wechselt zwischen
die verschiedenen Spachen. Wenn die gewünschte Spra-
che im Display erscheint, drücken Sie auf „Enter". Das
Bedienungspaneel wird jetzt die aktuelle Programmver-
sion der gewählten Sprache einlesen.
Im Display erscheinen die folgenden Informa-
tionen:
• Updating model (das aktuelle Modell wird eingelesen)
• Wait 1.5 minutes (die Einlesung der aktuellen Version
• Language load (105)
• Language OK
• Menu load (84)
• Menu OK
• Icon load (405)
• Menu OK
• Reset to default
• Restarting........
• Optima 301 DE
Danach wechselt das Schirmbild zu:
• Genvex Firmenzeichen
• Optima 301 DE
• Versionsnummer
D (Bedienungspaneel): 3.1
C (Hauptplatine): 1.4
Abschließend wechselt das Schirmbild zur täglichen Be-
dienung, und die Anlage ist jetzt in Betrieb mit der Werks-
einstellungen, die lediglich Grundeinstellungen sind.
Die Anlage ist jetzt zur Einregulierung bereit, wobei die
optimalen Luftmengen und die betrieblichen Wünschen
und Anforderungen an die betreffende Wohnung, z.B.
Wochenbetrieb und Temperaturen usw. ingegeben
werden, um eine optimale Nutzung und einen optimalen
Betrieb der Anlage zu erreichen.
Technische Änderungen der Optima 301 vorbehalten
dauert ca. 1,5 Minuten)
