Wipe Out 9W
Steuerungsmodi
Es gibt 6 Modi:
Ein Wipe Out (Manuelle Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Wipe Out funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seiten 14-15 für mehr Informationen über die manuelle Steuerung.
Mehrere Wipe Outs (Master/Slave-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie den Wipe Out mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:

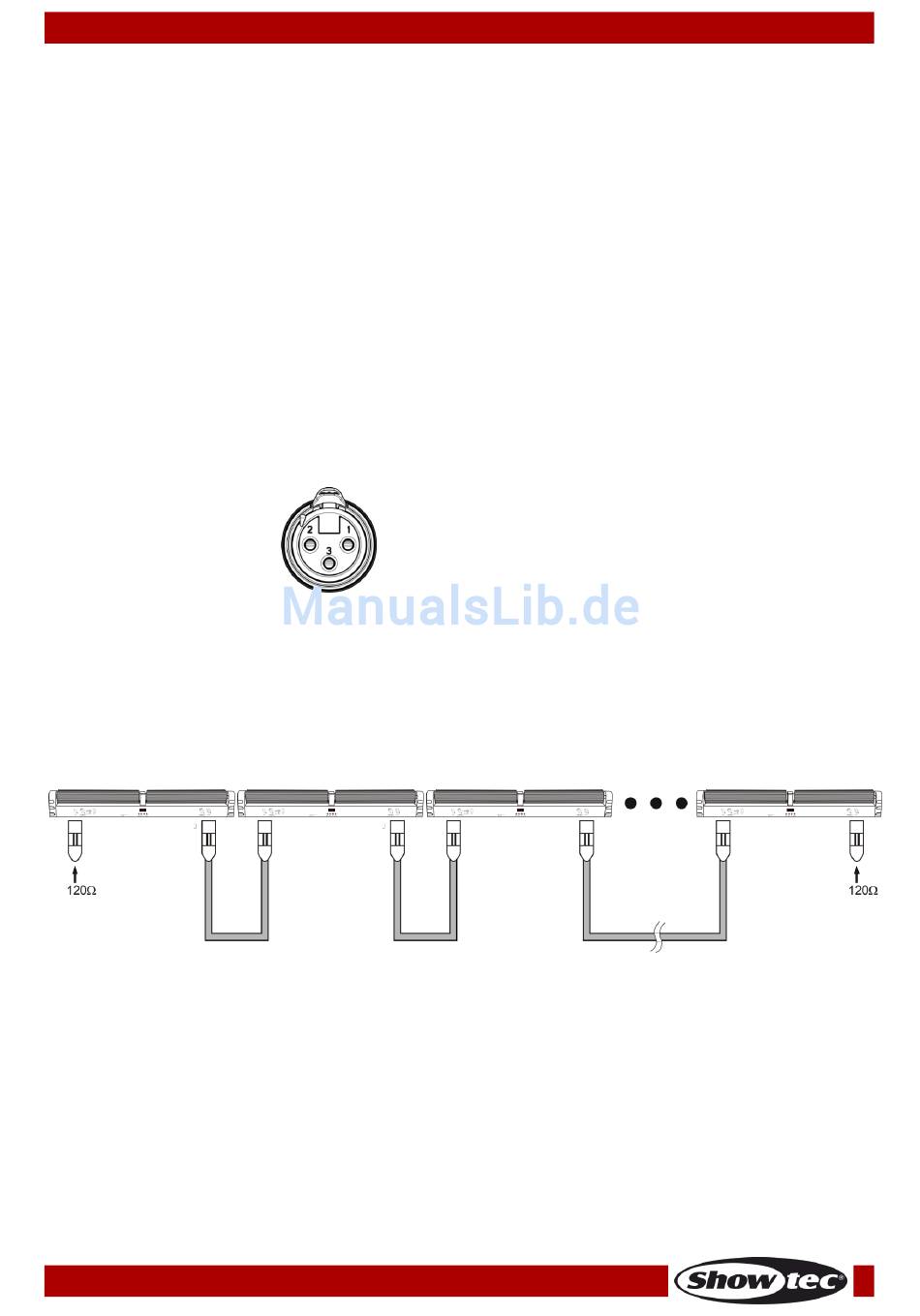

05) Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seiten 14-17 beschrieben (manuelle
Steuerung oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten
Operationsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso
reagieren wie dieses Gerät.
Mehrere Wipe Outs (Master/Slave-Steuerung)
Bestellnummer: 42568
Selbstständig (Voreingestellte Programme, Auto, Statische Farben)
Musiktaktung
Master/Slave
DMX512 (1CH, 12CH oder 16CH)
1. Erdung
2. Signal (-)
3. Signal (+)
9
Abb. 02
