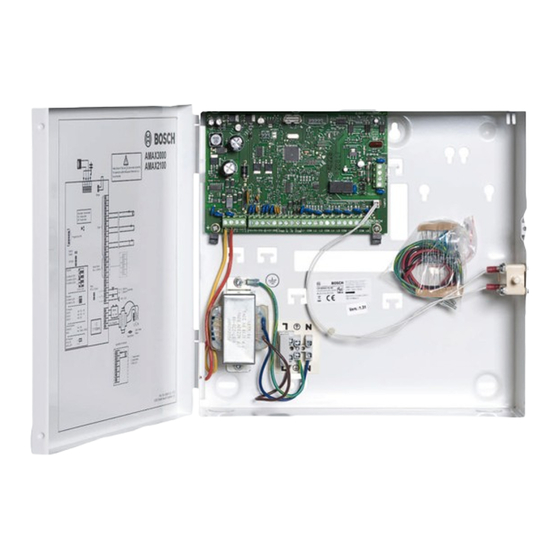

AMAX panel
AMAX panel 2100 | AMAX panel 3000 | AMAX panel 3000 BE |
AMAX panel 4000
de
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch AMAX panel 2100

  • Seite 1 AMAX panel AMAX panel 2100 | AMAX panel 3000 | AMAX panel 3000 BE | AMAX panel 4000 Installationshandbuch...
  • Seite 3: Inhaltsverzeichnis

    EN 50131-3 Klasse 2, Umweltklasse 2 – AMAX 2100/3000/3000 BE/4000 5.5.2 NFA2P AFNOR/CNPP – AMAX 2100/3000/3000 BE/4000 5.5.3 INCERT – AMAX 4000 5.5.4 SFF – AMAX 2100/3000/3000 BE/4000 Einstellungen Kommunikation und Meldung Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 4 Parametrierung per Stick Konfiguration Service-Mode Parametrierung über ein Bedienteil 7.2.1 Parametrierung über ein Text-Bedienteil 7.2.2 Parametrierung über das LED/LCD-Bedienteil Kommunikation mit der PC-Software 7.3.1 Voraussetzungen für die Verbindung mit A-Link Plus 7.3.2 Direktverbindung 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 5 Parametrierung der werksseitigen Standardeinstellungen des Systems Parametrierung von Ausgang und akustischem Signalgeber 8.7.1 Ausgangsparametrierung 8.7.2 Parametrierung des akustischen Signalgebers Funkgerät-Parametrierung Fehlerbeseitigung Allgemeine Probleme Störungsuntersuchung Wartung 10.1 Firmware-Upgrade mit dem ICP-EZRU2 Upgradestick Technische Daten Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 6: Sicherheit

    Handbuch beschrieben verändert wird, können empfindliche Komponenten beschädigt werden. – Gehen Sie stets sorgsam mit dem System um. – Öffnen und modifizieren Sie das System nur wie in diesem Handbuch beschrieben. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 7 Es ist empfehlenswert, das System mindestens einmal pro Woche zu prüfen. – Achten Sie auch darauf, das System viermal im Jahr warten zu lassen. – Die Wartung dieses Systems muss durch geeignetes Fach- bzw. Wartungspersonal erfolgen. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 8: Kurzinformation

    Kurzinformation Dieses Handbuch enthält detaillierte und erweiterte Informationen über Installation, Einstellungen und Parametrierung der AMAX panel 2100 / 3000 / 3000 BE / 4000 zusammen mit den entsprechenden Bedienteilen, Modulen und Geräten. Informationen über die Bedienung der AMAX Zentrale finden Sie in der AMAX Bedienungsanleitung.
  • Seite 9 Diese Meldegruppe wird (1-8) umgangen oder im aktuellen Bereich (Bereichs-Bedienteil) isoliert./Es gibt eine umgangene oder isolierte Meldegruppe in diesen Bereich (Hauptbedienteil). Nur bei LCD Symbole des Status Definition Bedienteils Bereich unscharfgeschaltet. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 10 Ton für Störung oder Sabotage am Bedienteil (Störung oder Sabotage muss quittiert werden) – Alarmsignalton am Bedienteil 0,5 Sekunden langer Signalton, Eintrittsverzögerungszeit (bis der Alarm ausgelöst 0,5 Sekunden Unterbrechung wird oder der Bereich unscharfgeschaltet ist) 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 11: Systemübersicht

    RADION LCD / LED Keypad Text Keypad DX2010 Option bus B450-M DX3010 B426-M (B442/B443) GPRS PSTN Public IP network Ethernet A-Link Plus Telephone Signaling Abbildung 3.2: AMAX 3000 BE / 4000 Übersicht Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 12 1= (1) 230 V ~50 Hz 85 mA Sicherung 500 mA IUI-AMAX3+4 Bedienteil 1 Sabotagekontakt 2 Melderkontakt 3 EOL 2,2 k 4 NO + NC Abbildung 3.3: Schaltplan AMAX 2100 / 3000 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 13 Ein: Störungszustand Aus: Störungszustand Watchdog- Ausgang 0 V < 100 mA PO-5 1 Sabotagekontakt 2 Melderkontakt 3 EOL 2,2 k 4 NO + NC Feuer Einbruch Abbildung 3.4: Schaltplan AMAX 3000 BE / 4000 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 14: Optionale Module Und Peripheriegeräte

    AMAX panel Optionale Module und Peripheriegeräte Bosch Optionsbus Die AMAX Zentrale bietet einen Bosch Optionsbus 1 und einen Optionsbus 2 (nur für AMAX 3000 BE und AMAX 4000) zum Anschließen von Modulen und Geräten. Jedes Modul kann an jeden Bus angeschlossen werden. An jeden Bus können max. 14 Module (8 Bedienteile) angeschlossen werden.
  • Seite 15: Bedienteil

    AMAX panel Optionale Module und Peripheriegeräte | de Bedienteil 4.2.1 Allgemein Die folgenden Bedienteile können für AMAX panel 2100 / 3000 / 3000 BE / 4000 verwendet werden. – IUI-AMAX4-TEXT (LCD-Text-Bedienteil) – IUI-AMAX3-LED8 (LED-Bedienteil für 8 Meldegruppen) – IUI-AMAX3-LED16 (LED-Bedienteil für 16 Meldegruppen) –...
  • Seite 16: Verdrahtung

    Die folgende Abbildung zeigt, wie ein Bedienteil mit dem Optionsbus der AMAX Zentrale verdrahtet wird. Beim letzten Bedienteil darf die Kabellänge 200 m nicht überschreiten. AMAX 2100 / 3000 Keypad AMAX 3000 BE / 4000 Abbildung 4.2: Anschluss eines Bedienteils an die AMAX Zentrale 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 17: Statusanzeige

    33 - 40 106* 41 - 48 107* 49 - 56 108* 57 - 64 Tab. 4.4: DX2010 Adresseinstellungen DIP-Schalter Datenbusadresse 102*** 103** 104** 105* 106* 107* 108* Tab. 4.5: DIP-Schaltereinstellungen für DX2010 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 18: Verdrahtung

    Störfunktion: – Der Erdleiter ist nicht angeschlossen, oder es liegt ein Kommunikationsfehler zwischen dem Modul und der AMAX Zentrale vor. – Keine Meldegruppen verteilt – Fehler bei der Einstellung der Moduladresse 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 19: Allgemein

    In der folgenden Tabelle und Abbildung sehen Sie, wie ein DX3010 mit dem Optionsbus der AMAX Zentrale verdrahtet wird. Stromversorgung 0,8 mm Drahtdurchmesser 1,2 mm Drahtdurchmesser AMAX Zentrale 12,2 m 24,4 m Externe Spannungsversorgung 305 m 610 m Tab. 4.9: Kabellänge für DX3010 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 20: Statusanzeige

    250 entspricht. 4.5.3 Verdrahtung In der folgenden Grafik ist dargestellt, wie ein B426-M-Modul mit dem Optionsbus 1 oder 2 der AMAX Zentrale verkabelt wird. Das Kabel darf nicht länger als 150 Meter sein. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 21: Statusanzeige

    Schnittstelle unterstützt das Conettix IP-Protokoll mit vollständiger Authentifizierung, 256-Bit- AES-Verschlüsselung und Schutz vor Denial-of-Service-Angriffen. Die Schnittstelle unterstützt zudem kompatibel Bosch Zentralen mit SIA DC-09, CSV-IP. Die Schnittstelle stellt eine zuverlässige Methode dar, um in bestehenden oder neuen gewerblichen Sicherheits- und Brandmeldeanlagen Kommunikation über Mobilfunknetze zu ermöglichen.
  • Seite 22: Adresseinstellung

    Kommunikationsfehler Blinken Stromausfall oder andere Fehler Status-LED des B442- Dauerhaftes Blinken Normalbetrieb Moduls oder des B443- Dreimal schnelles Kommunikationsfehler Moduls Blinken Stromausfall oder andere Fehler Tab. 4.11: Systemstatus-Anzeige des B450-M-Moduls mit B442-Modul 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 23: Radion Rf-Empfänger

    Dreimal schnelles Blinken Kommunikationsfehler und/oder ein Fehler beim Selbsttest Ursachen: – Ein Fehler bei der Kommunikation zwischen der AMAX Zentrale und dem Empfänger oder – eine ungültige Adressschaltereinstellung Stromausfall oder Verkabelung fehlerhaft Tab. 4.12: Statusanzeige für RFRC-OPT RADION Empfängersystem Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 24: Installation

    Das Gehäuse der AMAX Zentrale bietet Platz für Koppler. Hierfür sind verschiedene Stellen vorgesehen. Die Abbildungen 6.1 und 6.2 zeigen die Standardmontage des Gehäuses sowie die Installation des Gehäuses mit Montageplatte. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 25: Installation Der Batterie

    Bei unsachgemäßer Bedienung oder falschem Anschließen der Batterie besteht Verletzungsgefahr durch Stromschlag, Feuer oder Explosion. – Gehen Sie immer sorgfältig mit der Batterie um, und nehmen Sie den Batterieaustausch vorsichtig vor. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 26: Einschalten Des Systems

    Schalten Sie die AMAX Zentrale ein. Das Menü zur Spracheinstellung wird angezeigt. Stellen Sie Datum und Uhrzeit ein. Andernfalls meldet das System einen Fehler. Beim Einschalten oder Zurücksetzen der AMAX Zentrale wird die vorherige Scharf-/ Unscharfschaltung wiederhergestellt. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 27: Systemstatus-Anzeige

    Installieren Sie die Sabotageeinfassung auf der Leiterplatte des Eingangsmoduls DX2010, wenn das Eingangsmodul DX2010 auf dem externen Gehäuse (AE20) montiert wird. – Parametrieren Sie das System mit den im Parametrierdatenblatt angegebenen EN- Einstellungen. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 28: En 50131-3 Klasse 2, Umweltklasse 2 - Amax 2100/3000/3000 Be/4000

    Tel.: + 33 (0) 1 41 62 80 00 Fax: + 33 (0) 1 49 17 90 00 Website: www.afnor.org, www.marquenf.com E-Mail: certification@afnor.org Zertifizierungsinstitut: CNPP – Certification Department – CNPP Cert. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 29 Versiegelungsdraht oder mit einer Klebe-Plombe versiegelt werden. Weitere Informationen über den Versiegelungsdraht und die Klebe-Plombe erhalten Sie auf Nachfrage direkt von Ihrem lokalen Ansprechpartner von Bosch. Versiegelung des Gehäuses mit einem Versiegelungsdraht Öffnen Sie das vorbereitete Loch auf der rechten Seite des Gehäuses.
  • Seite 30: Incert - Amax 4000

    INCERT-Zertifizierungsnummer (nur bei AMAX 3000 BE): B-509-0063 5.5.4 SFF – AMAX 2100/3000/3000 BE/4000 Zertifizierungsinstitut: VdS Schadenverhütung GmbH Amsterdamer Str. 172 50735 Köln Website: www.vds.de Zertifizierungsinstitut: SSF Stöldskyddsföreningen Tegeluddsvägen 100 115 87 Stockholm Website: www.stoldskyddsfpreningen.se 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 31 AMAX panel Installation | de Die Zentrale erfüllt die Anforderungen der folgenden Normen: SSF 1014 Edition 4, Alarmklasse 1 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 32: Einstellungen

    Optionen für die Internetkommunikation parametrieren. Beispiel Sie können das Wählgerät 1 so einstellen, dass es im Bosch Netzwerkformat (Conettix) an Empfänger 1 meldet. Wählgerät 2, Wählgerät 3 und Wählgerät 4 können Sie so einstellen, dass sie nur dann im Kontakt-ID-Format an eine zentrale Leitstelle melden, wenn Wählgerät 1 nicht erfolgreich ist.
  • Seite 33 Protokoll zu übertragen. Wenn der Kontakt erfolgreich ist, werden die relevanten Informationen übertragen, und das Übertragungsgerät kehrt in den Standby-Modus zurück. Erfragen Sie bei Ihrer Leitstelle die korrekte Zielrufnummer/IP-Adresse, bevor Sie diese Adressen parametrieren. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 34 LPREF (Amtsholung für das Konto) Im Fall von Protokollen sind bei der AMAX Zentrale fünf Arten von Kommunikationsprotokollen verfügbar: – Kontakt-ID (Standard) – SIA DC03 – Conettix IP – SIA DC09 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 35 √ IP-Adresse und Port √ √ √ Teilnehmer-ID* √ √ √ ID-Nummer 1* √ √ ID-Nummer 2* √ LPREF √ √ RRCVR √ √ TCP/UDP-Übertragung** √ √ Verschlüsselungsoption √ √ Zeitzone √ √ Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 36 3130 √ EINBRUCHALARM 24 STUNDEN 1133 √ √ √ √ WIEDERHERSTELLUNG EINBRUCHALARM 3133 √ 24 STUNDEN SENSORSTÖRUNG 1380 √ WIEDERHERSTELLUNG SENSORSTÖRUNG 3380 √ SENSORUMGEHUNG 1570 √ √ WIEDERHERSTELLUNG 3570 √ SENSORUMGEHUNG 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 37 √ √ WIEDERHERSTELLUNG STÖRUNG 3333 √ EXTERNES MODUL SABOTAGE EXTERNES MODUL 1341 √ √ WIEDERHERSTELLUNG SABOTAGE 3341 √ EXTERNES MODUL DATUM UND UHRZEIT EINGESTELLT 1625 √ √ BENUTZERCODE GEÄNDERT √ √ Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 38 EXTERNE STÖRUNG MELDEGRUPPE 1150 √ √ √ WIEDERHERSTELLUNG EXTERNE 3150 √ STÖRUNG MELDEGRUPPE SCHARFSCHALTEVERZÖGERUNG 1134 √ √ WIEDERHERSTELLUNG 3134 √ SCHARFSCHALTEVERZÖGERUNG EINBRUCHALARM BESTÄTIGT 1139 √ √ √ √ EINBRUCHALARM UNBESTÄTIGT 1130 √ √ 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 39 √ FUNKEMPFÄNGER STÖRUNG FUNKEMPFÄNGER 1344 √ WIEDERHERSTELLUNG STÖRUNG 3344 √ FUNKEMPFÄNGER KONFIGURATIONSKONFLIKT √ FUNKEMPFÄNGER WIEDERHERSTELLUNG √ KONFIGURATIONSKONFLIKT FUNKEMPFÄNGER FUNKPUNKTMELDER FEHLT 1381 √ WIEDERHERSTELLUNG 3381 √ FUNKPUNKTMELDER FEHLT BATTERIESTÖRUNG FUNKPUNKTMELDER 1384 √ Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 40 √ √ √ WIEDERHERSTELLUNG ALARM 3150 √ FUNKPUNKTMELDER FEHLT Netzwerk-Parametrierungsoptionen für Empfänger Wenn die AMAX Zentrale ein Protokoll über ein Netzwerk überträgt, müssen neben IP-Adresse und Port folgende Optionen parametriert werden: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 41: Berichte

    Wenn der Übertragungsweg für das Ereignisprotokoll deaktiviert ist, werden keine Protokolle versendet. – Wenn der Übertragungsweg für das Ereignisprotokoll auf einen einzigen Weg eingestellt ist (Empfänger 1, 2, 3 oder 4), sendet die AMAX Zentrale ein Protokoll an den entsprechenden Weg. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 42 Wird eine Nicht-24-Stunden-Meldegruppe beim Unscharfschalten des Systems nicht wiederhergestellt, sendet das System automatisch ein Protokoll für die Wiederherstellung der Meldegruppe. Eine 24-Stunden-Meldegruppe sendet das Wiederherstellungsprotokoll erst, wenn die Meldegruppe wiederhergestellt wird. Meldegruppen-Störungsprotokoll 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 43 Unscharfschalt-Protokoll gesendet. Für das Bedrohungsprotokoll werden keine Wiederherstellungsprotokolle gesendet. Scharfschalten per Schlüsselschalter Beim Scharfschalten von Bereichen über den Schlüsselschaltertaster oder Sperrschalter wird ein Scharfschalt-Protokoll für das System gesendet. Schnelle Scharfschaltung Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 44 Sabotageprotokoll für Bedienteil und Wiederherstellungsprotokoll – Störungsprotokoll für Hilfsstromversorgung – Wiederherstellungsprotokoll für Hilfsstromversorgung – Batteriestörungsprotokoll Wenn die Batteriespannung unter 11,0 V fällt oder ein dynamischer Batterietest eine schwache Batterie feststellt, sendet die AMAX Zentrale ein Batteriestörungsprotokoll. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 45 Informationen zum Erstellen eines medizinischen Alarmprotokolls finden Sie unter 2- Tasten-Alarm bei medizinischem Notfall, Seite 46. Automatisches Prüfprotokoll Das System unterstützt das automatische Versenden eines Prüfprotokolls. Das Sendungsintervall von automatischen Prüfprotokollen kann konfiguriert werden. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 46 Alarm ausgelöst. Folgende Einstellungen sind möglich: – Deaktiviert – Protokoll wird gesendet – Akustischer Signalgeber wird ausgelöst – Protokoll wird gesendet und akustischer Signalgeber wird ausgelöst 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 47: Dauer Von Prüfprotokollen

    B426-M kann als Modul 1 oder 2 festgelegt werden. B450-M kann nur als Modul 1 festgelegt werden. Weitere Informationen zu den Modulen B426-M und B450-M finden Sie in den entsprechenden Handbüchern. IPv6-Modus Diese Option aktiviert/deaktiviert den IPv6-Modus. Wenn diese Option deaktiviert ist, wird der IPv4-Modus verwendet. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 48 ASCII-Zeichen. Das Passwort muss 4 bis 10 Zeichen lang sein. Firmware-Upgrade Diese Option aktiviert/deaktiviert die Möglichkeit, die Modul-Firmware über eine externe Weboberfläche zu verändern. Wenn diese Option deaktiviert ist, muss die Modul-Firmware über die Zentrale geändert werden. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 49 Hexadezimaldarstellung vor, in der die acht Gruppen der Adresse durch Doppelpunkte getrennt als Hexadezimalzahlen geschrieben werden. Mögliche Werte sind 0000:0000:0000:0000:0000:0000:0000:0000 bis FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF. Ein Standardwert wird eingetragen, wenn der DHCP-Dienst verfügbar ist. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 50 B450-M konfigurieren? Mit dieser Option wird definiert, ob Sie ein B450-M-Modul verwenden. SIM-Pincode Diese Option legt den SIM-Pincode fest. Diese Option ist nur relevant, wenn die SIM-Karte mit einem Pincode verwendet wird. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 51: Fernzugriff

    Mit dieser Option kann der automatische Zugangscode festgelegt werden. Die maximale Länge beträgt 10 Ziffern. 6.1.7 Remote-PC IP-Adresse Bei der IP-Adresse des RPC handelt es sich um eine feste IP-Adresse für die Fernparametrier- Software. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 52: Rückruf Und Alarmbenachrichtigung Über Telefon

    Fernparametrier-Software A-Link Plus ausgeführt werden, und die Option „Auf eingehende Anrufe warten“ muss aktiviert sein. Die Rückruftelefonnummer wird auch für die Anwendung der Funktion „Fernverbindung mit Verifikation durch Rückruf“ benötigt. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 53: Rufanzahl

    Diese Option zeigt den Cloudstatus von Modul 1 und Modul 2 sowie die Cloud-ID von Modul 1 und Modul 2 an. Informationen über die Aktivierung der Cloud-Verbindung finden Sie unter Cloudverbindung, Seite 50. Informationen über eine Verbindung mit der Cloud finden Sie unter Netzwerkverbindung, Seite 118. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 54: Benutzer Und Codes

    Wie diese Option arbeitet, hängt davon ab, welcher Benutzertyp oben ausgewählt wurde. – Superuser, einfacher Benutzer, Scharfschaltungsbenutzer und Bedrohungsalarm: Für jeden dieser Benutzertypen kann ein beliebiger Bereich einzeln zugewiesen werden. Außerdem werden den ausgewählten Bereichen automatisch Funk-Handsender zugewiesen. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 55: Errichtercode

    Identische Codes sind nicht zulässig. Benutzercodes dürfen nicht mit dem Errichtercode übereinstimmen. Kurzanleitung für die Bedienteile Die folgende Tabelle zeigt eine Übersicht der schnellen Bedienvorgänge über das Bedienteil und die entsprechenden Benutzerberechtigungen von Benutzer- und Errichtercodes. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 56: Funktion

    √ √ √ √ √ aufheben) Umgehung von Störungen/ [Code] + [3] [4] + [#] √ √ √ √ Sabotage Umgehung abfragen [Code] + [3] [3] + [#] √ √ √ √ √ 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 57 [Code] + [0] [2-stellige Bereichs-Nr.] + √ √ √ √ 01-16 [#] (nur auf Text-Bedienteil) Anzeige des gesamten [Code] + [2] [2] + [#] (nur auf Text- √ √ √ Ereignisprotokolls Bedienteil) Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 58 * Diese Funktion kann individuell für jeden Benutzer aktiviert und deaktiviert werden. Schnellkonfigurationen für die Bedienteile Die folgende Tabelle zeigt eine Übersicht der Schnellkonfigurationen für die Bedienteile und die entsprechenden Benutzerberechtigungen von Benutzer- und Errichtercodes. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 59 IN = Errichter Hinweis! Die Errichterbefehle können nur verwendet werden, wenn sich alle Bereiche des Systems im unscharfgeschalteten Zustand befinden, kein Alarm aktiviert ist und der Errichterzugriff durch den Benutzer aktiviert ist. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 60: Codelänge

    Benutzer den Makro-Wiedergabeprozess genauer beobachten möchte, können die einzelnen Vorgänge länger angezeigt werden. Die Standardeinstellung ist 03 = 300 ms und kann auf 01 = 100 ms, 02 = 200 ms usw. eingestellt werden. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 61: Codeprotokollierung

    Wenn über das Text-Bedienteil eine Meldegruppenfunktion ausgewählt wird, wird der Meldegruppentyp angezeigt, der für die Meldegruppenfunktion jeder Meldegruppe ausgewählt wurde. Meldegruppe im Bereich Jede Meldegruppe ist einem Bereich zugeordnet. Abhängig von dieser Zuordnung werden die Meldegruppen auf dem Bedienteil angezeigt. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 62 Die AMAX Zentrale verfügt über eingebaute festverdrahtete Eingänge. Für die Gehäusesabotage wird ein weiterer Eingang bereitgestellt. Reaktionszeit der Meldegruppen über eingebaute Eingänge: Die AMAX Zentrale unterstützt unterschiedliche Reaktionszeiten für eingebaute Meldegruppen. Der Ansprechzeit-Wertebereich liegt bei 000,0–999,9 Sekunden. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 63 Dual-Leitungsabschluss: Wenn die Sabotageüberwachung eingestellt ist, kann nur der Öffner- Kontaktpunkt verwendet werden. Der Leitungsabschluss-Status ist: Schleifenwiderstand (Ohm) Meldegruppenstatus Min. Typ. Max. 1430 Sabotage 1650 2200 2750 normal 2970 4400 4950 ausgelöst 5220 ∞ Sabotage Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 64: Einstellungen Der Meldegruppenfunktion

    Für die Gehäusesabotage wird ein separater Eingang bereitgestellt. Die Ansprechzeit des Sabotageeingangs kann individuell parametriert werden. Der Ansprechzeit-Wertebereich liegt bei 000,0–999,9 Sekunden. 6.3.2 Einstellungen der Meldegruppenfunktion Meldegruppentyp Die folgenden Meldegruppentypen können für jede Meldegruppenfunktion ausgewählt werden. Option der Beschreibung Meldegruppenfunktion 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 65 Meldegruppentyps auf 0. Bei Nichtverwendung dieses Meldegruppentyps ist kein Leitungsabschlusswiderstand erforderlich. Dieser Meldegruppentyp löst niemals die akustischen Signalgeber aus und aktiviert nie das Wählgerät. 01 – Unverzögert Die unverzögerte Meldegruppe verhält sich wie nachfolgend beschrieben: Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 66 Unscharfschalten während der Eintrittszeit – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – während der Austrittszeit – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – während der Eintrittszeit – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Eintrittszeit abgelaufen – Alarm/Protokoll 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 67 Extern scharfschalten: wie die Meldegruppe mit Scharfschalteverzögerung im extern scharfgeschalteten Zustand Intern scharfschalten: – Diese Meldegruppe wird ignoriert und wie unscharfgeschaltet betrieben. Weitere Informationen zur Anzeige der Meldegruppe während der Austrittszeit finden Sie unter . Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 68 Wenn die erste verzögerte Meldegruppe ausgelöst wird, beginnt die Eintrittszeit. Alle weiteren verzögerten Meldegruppen folgen. – Wenn das System unscharfgeschaltet und die Meldegruppe vorher nicht wiederhergestellt wird, wird ein Wiederherstellungsprotokoll gesendet. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 69 Der Meldegruppentyp „24 Stunden“ verhält sich wie nachfolgend beschrieben: Unscharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Alarm/Protokoll Extern scharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – Alarm/Protokoll – Meldegruppe ausgelöst – während der Austrittszeit – Alarm/Protokoll Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 70 Beschaltungsplan für Schlüsselschalter-Meldegruppe: Unterbrechung zum Scharfschalten. Die Tastzeit kann mindestens 300 ms dauern. Wenn das Scharf-/Unscharfschalten über den Schlüsselschalter erfolgt, aktiviert das Bedienteil die Ausgabe zweier Signaltöne, und ein Protokoll wird mit Benutzercode 254 an das System gesendet. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 71 Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – stiller Alarm/Protokoll Extern scharfschalten: – Meldegruppe normal – kein Alarm/kein Protokoll – Meldegruppe ausgelöst – stiller Alarm/Protokoll – Meldegruppe ausgelöst – während der Austrittszeit – stiller Alarm/Protokoll Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 72 Meldegruppe ausgelöst – während der Austrittszeit – Alarm/Protokoll – Meldegruppe ausgelöst – während der Eintrittszeit – Alarm/Protokoll Intern scharfschalten: wie Extern scharfschalten – Eine Sabotage-Meldegruppe sendet erst dann ein Wiederherstellungsprotokoll, wenn die Meldegruppe wiederhergestellt wurde. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 73 Meldegruppe ausgelöst – während der Eintrittszeit – Alarm/Protokoll Intern scharfschalten: wie Extern scharfschalten – Eine Technikalarm-Meldegruppe sendet erst dann ein Wiederherstellungsprotokoll, wenn die Meldegruppe wiederhergestellt ist. 25 – Zurücksetzen Die Zurücksetzen-Meldegruppe verhält sich wie nachfolgend beschrieben: Unscharfschalten: Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 74 Umgehen Alle Stiller Alarm/ Deaktiviert Zutrittssignalmodus Stiller Alarm Zutrittssignalmodus Alle Meldegruppen- Deaktiviert Impulszähler 1–9 Impulse Meldegruppensperre Deaktiviert Einmalalarm-Sperre Dreimalalarm-Sperre Sechsmalalarm-Sperre Alarmdauer Meldegruppen- EOL 2,2 kOhm Leitungsabschluss DEOL 2,2 kOhm / 2,2 kOhm (EOL) Reserviert 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 75 Protokoll an Zieladresse 1, 2 Protokoll an Zieladresse 1 (2 als Ersatz) Protokoll an Zieladresse 3, 4 Protokoll an Zieladresse 3 (4 als Ersatz) Meldegruppenalarm Deaktiviert auf Bedienteil Aktiviert Störungs- Deaktiviert Alarmbenachrichtigung Aktiviert über Telefon Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 76 Auslösungs- und Wiederherstellungs-Ereignisse vor dem Unscharfschalten des Systems. Die Schlüsselschalter-Meldegruppe kann nicht umgangen werden. Stiller Alarm/Zutrittssignalmodus Diese Option legt fest, ob der stille Alarm und Zutrittssignalmodus für eine Meldegruppe zulässig sind. Die folgenden Optionen sind möglich: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 77 AMAX Zentrale den ausgelösten Zustand der Meldegruppe. Nachdem der Alarm einmal ausgelöst wurde, wird die Meldegruppe gesperrt. Wenn der Alarm in der gesperrten Meldegruppe ausgelöst wird, sendet die Meldegruppe ein Störungsprotokoll. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 78 Empfänger. Das Protokoll enthält Informationen zu Alarmen, Störungen, Umgehungen und Sabotagealarmen. Unbestätigtes Alarmprotokoll/Meldergruppenabhängigkeit Diese Option legt fest, ob das unbestätigte Alarmprotokoll und die Meldergruppenabhängigkeit für eine Meldegruppe zulässig sind. Die folgenden Optionen sind möglich: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 79 Wenn der Alarmton des Bedienteils aktiviert ist und die Option „Meldegruppenalarm auf Bedienteil” deaktiviert ist, ist der Alarmton auf dem Bedienteil weiterhin aktiviert. Weitere Informationen zum Alarmton des Bedienteils finden Sie unter Bedienteil-Alarmton, Seite 84. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 80: Dauer Der Impulszählung

    Bedienteil mit 8 Meldegruppen angezeigt. Nach der Deaktivierung der Meldegruppe 5 wird die Meldegruppennummer 17 auf dem LED/LCD-Bedienteil als Meldegruppe Nummer 5 angezeigt. Die folgende Tabelle zeigt die Bereichszuordnung und Anzeige der Meldegruppen auf dem Bedienteil für ein System mit mehreren Bereichen: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 81: Bedienteile Und Bereiche

    Jedes Bedienteil für einen Bereich kann den Status der Meldegruppe anzeigen, die dem Bereich zugeordnet ist. Bei den Bedienteilen IUI-AMAX3-LED8, IUI-AMAX-LED8 und IUI-AMAX- LCD8 kann jedoch jeder Bereich bis zu 8 Meldegruppen anzeigen. Weitere Meldegruppen Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 82: Eingangs-/Austrittssequenz

    Anzeige von Eingangs‑ und Austrittszeit ausgewählt werden. – Eintrittszeit (intern) für Bereichsbedienteil – Austrittszeit (intern) für Bereichsbedienteil – Eintrittszeit (intern) für Hauptbedienteil – Austrittszeit (intern) für Hauptbedienteil – Eintrittszeit (extern) für Bereichsbedienteil 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 83: Hauptmeldebereich

    Ü BER Ø Ü BER Ø Ü BER Ü BER Ø (Hauptmeldeb ereich) Bereich 2 BEREIT BEREIT Scharf/ Scharf Scharf Scharfschalte verzögerung Bereich 3 BEREIT BEREIT Ü BER Ø N BEREI N BEREI Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 84: Bedienteil-Anzeige

    Wenn kein Bereich scharfgeschaltet ist, ist die LED-Anzeige des Hauptbedienteils ausgeschaltet. 2- 1st Ber. blink Wenn der erste Bereich scharfgeschaltet ist, blinkt die LED-Anzeige des Hauptbedienteils (Intern‑ oder Extern-LED, abhängig vom Scharfschaltungsmodus). 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 85 Diese Option legt die Zeit in Sekunden fest, nach der das Hauptbedienteil vom Bereichsmodus zurück in den Hauptbedienteilmodus wechselt. Mögliche Werte sind 00–99. Wenn 00 ausgewählt ist, schaltet das Bedienteil niemals in den Hauptbedienteilmodus zurück. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 86: Bedienteilsperre

    Europa, Aserbaidschan, Türkei, Libanon, Zypern 2 – Brasilien Südliche Region Brasiliens 3 – Mexiko Südliche Region Mexikos 4 – USA, nördliches Mexiko USA, Kanada, nördliche Region Mexikos 5 – Anpassen Kann individuell angepasst werden 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 87 Ist diese Option aktiviert, wird ein angezeigter Kommunikationsfehler nach dem Wiederherstellen der Kommunikation automatisch zurückgesetzt. Ist diese Option deaktiviert, muss ein angezeigter Kommunikationsfehler nach dem Wiederherstellen der Kommunikation manuell zurückgesetzt werden. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 88 Bedienteil gedrückt gehalten werden. Ein Feueralarm wird übertragen, wenn [4] und [6] drei Sekunden lang gedrückt gehalten werden. Ein stiller Notfallalarm wird übertragen, wenn [7] und [9] drei Sekunden lang gedrückt gehalten werden. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 89 Leertaste 0 ; + & % * = < > £ € $ ¥¤ [ ]{}\ ~ ^ ` ¿ ¡ § # | Firmenname Mit dieser Option wird der Name des Unternehmens angegeben, in dem das AMAX System verwendet wird. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 90: Systemansicht

    In einem Text-Bedienteil werden Störungen und Sabotageversuche direkt angezeigt. So zeigen Sie Störungen und Sabotageversuche über ein Hauptbedienteil an: In einem Hauptbedienteil werden Systemstörungen und Sabotageversuche direkt angezeigt. Nach Auswahl eines Bereichs werden bereichsspezifische Systemstörungen und Sabotageversuche angezeigt. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 91: Systemeinstellung Ab Werk

    Wählen Sie ZENTRALE AUF STANDARD JA, wenn das System wirklich zurückgesetzt werden soll, oder wählen Sie ZENTRALE AUF STANDARD NEIN, wenn das System nicht zurückgesetzt werden soll. Alle Parametrierparameter werden auf die werksseitigen Standardeinstellungen zurückgesetzt. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 92: Ausgänge Und Akustische Signalgeber

    Pro Ausgang können bis zu drei Ausgangsereignisse konfiguriert werden. Für jeden der drei Ausgangsereignistypen können Ausgangsbereich und Meldezone, Ausgangsmodus und Ausgangsdauer individuell eingestellt werden. Bei einem Alarmausgang hat der Ausgangsereignistyp 1 die höchste und Ausgangsereignistyp 3 die niedrigste Priorität. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 93 Alle Störungen Feueralarm 0 = alle Bereiche 1–16 = Bereiche 1–16* Feueralarm-Rücksetzung Extern scharfgeschaltet 0 = alle Bereiche 1–16 = Bereiche 1–16* Intern scharfgeschaltet Zurücksetzen 0 = alle Bereiche 1–16 = Bereiche 1–16* Meldegruppenereignis folgen Meldegruppennummer 1–64* Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 94 Das System wird nach einem Zurücksetzen des Systems scharfgeschaltet. – Der Scharfschaltbefehl wurde vom System ausgeführt. (Nach Ablauf der Austrittszeit.) Der Ausgang wird in folgenden Fällen zurückgesetzt: – Das System ist unscharfgeschaltet. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 95 – Das System ist extern scharfgeschaltet und ein Sabotagealarm wird ausgelöst. (Kein Ausgang wird aktiv, wenn das System unscharfgeschaltet ist.) 06 – Außensignalgeber Intern Der Ausgang wird in folgenden Fällen geschaltet: Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 96 Warnung Scharfschalteverzögerungszeit Dieser Ausgang ist während der Scharfschalteverzögerungszeit aktiv, wenn das System scharfgeschaltet ist. Der Ausgang wird in folgenden Fällen zurückgesetzt: – Das System ist unscharfgeschaltet. – Die Austrittszeit läuft ab. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 97 Dieser Ausgang wird aktiv, wenn eine Störung auftritt. Der Ausgang wird zurückgesetzt, wenn die parametrierte Ausgangsdauer abläuft. Wenn die Ausgangsdauer auf 000 eingestellt ist, bleibt der Ausgang aktiv, bis die Störung behoben und zurückgesetzt ist. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 98 Dieser Ausgang wird zurückgesetzt, wenn Taste 4 des Funk-Handsenders erneut gedrückt wird. 24 – Zutrittssignalanzeige Dieser Ausgang wird aktiv, wenn eine Zutrittssignalanzeige auftritt. 25 – Bestätigter Alarm Dieser Ausgang wird aktiv, wenn ein bestätigter Alarm auftritt. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 99 – Die parametrierte Ausgangsdauer endet. 35 – Meldegruppe folgen Dieser Ausgang imitiert den Meldegruppenstatus. Der Ausgang wird je nach der entsprechenden Meldegruppe geschaltet. Der Ausgang wird je nach der entsprechenden Meldegruppe zurückgesetzt. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 100: Sirenen

    Unscharfschaltung des Systems oder bei Aufrufen des Parametriermodus. Signalgeber bei Unscharfschaltung stummschalten Aktiviert/deaktiviert die Stummschaltung des Signalgebers bei Unscharfschaltung oder durch Drücken einer beliebigen Taste. Funkgeräte 6.7.1 Funkoptionen HF-Empfängerfunktion Aktiviert bzw. deaktiviert die HF-Empfängerfunktion. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 101: Funkgeräte/-Benutzer

    Parametrierung des AMAX Bedienteils wird die automatische Eingabe der RFID für RADION Geräte unterstützt. Wenn Sie zur Eingabe der RFID des Repeaters aufgefordert werden, können Sie durch 3 Sekunden langes Drücken der Sterntaste [*] zwischen den Modi AUTO und MANUELL umschalten. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 102: Parametrierung Per Stick

    AMAX Zentrale an. Der Firmware-Upgradestick muss entsprechend der Markierungen auf der Platine ausgerichtet werden. Wenn der Stick schreibgeschützt ist, entsperren Sie ihn, indem Sie den Schalter an der Innenseite des Schlüssels auf „Entsperren“ stellen. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 103 Wenn der Stick schreibgeschützt ist, entsperren Sie ihn, indem Sie den Schalter an der Innenseite des Schlüssels auf „Entsperren“ stellen. Geben Sie Ihren Code + [958] + [#] + [963] + [#] ein. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 104: Konfiguration

    Geben Sie [958] ein, und drücken Sie [#]. Sie haben jetzt Zugriff auf das Parametriermenü zur Konfiguration des AMAX Systems. Die Anzeigen INTERN und EXTERN blinken, um anzuzeigen, dass der Parametriermodus aktiviert wurde. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 105 Wählen Sie EXIT NICHT SPEICH. aus, und drücken Sie [#], um den Parametriermodus zu beenden, ohne die Daten zu speichern. Struktur des Parametriermenüs Die folgenden Abbildungen zeigen einen Überblick der Struktur des Installationsmenüs, wie es auf einem Text-Bedienteil erscheint. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 106 28=+8:30, 29=+9:00, 30=+9:30, 31=+10:00, 32=+11:00, 33=+12:00, 34=+13:00, 35=+14:00 LOKALE ZEIT SYNC. 0- deaktiviert 1- aktiviert NETZW. POLLING Z:m AL. ACK WARTE Z: s 05 - 99 sec. Abbildung 7.1: Kommunikations- und Report-Einstellungen 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 107 AKTUELLE SIM PIN 4-8 Zahlen ACC. P. NAME 0-99 ASCII Druckbare Zeichen ACC. P. USER N. 0-99 ASCII Druckbare Zeichen ACC. P. PASSW. 0-99 ASCII Druckbare Zeichen Abbildung 7.2: Kommunikations- und Report-Einstellungen (Fortsetzung) Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 108 0- deaktiviert 1- aktiviert EN=0 MACRO EINSTELLUNG EING. MACRO (1-3) MACRO OHNE CODE 0- deaktiviert 1- aktiviert AUFN TIMEOUT 1-80s MACRO PLAY P0-999s CODE MACRO AKTIV 0- deaktiviert 1- aktiviert Abbildung 7.4: Code-/Berechtigungs-Einstellungen 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 109 2- türgongmodus 3- alle LINIEN PULSE ANZ. 00 = deaktiviert 01 - 09 Pulse EN=0 LINIEN AUSBLOCKEN 0- deaktiviert 1- einmalsperre 2- dreimalsperre EN=0 3- sechsmalsperre 4- alarmdauer Abbildung 7.5: Linien Einstellung Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 110 0- deaktiviert 1- aktiviert TROUBLE DOM EN 0- deaktiviert 1- aktiviert REAKT. Z. 100ms PULSE ZÄHLER ZEIT 000 = deaktiviert 1 - 999 sec = Dauer EN=0 CROSS LINIEN TIMER Abbildung 7.6: Linien Einstellung (Fortsetzung) 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 111 M.BEDIENF RES: sec 00-99, 00=dauer BEDIENF. SPERR ANZ 3xFALSCH=5min SPER 0- deaktiviert 1- aktiviert EN=1? BEDIENF SPERR ANZ 0-15, nur gültig wen "3xFALSCH=5min SPER" deaktiviert ist EN=10? Abbildung 7.7: Bedienteil- und Bereichseinstellungen Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 112 WERKSEINST SPRACHE WERKSEINST. SPR JA WERKSEINST SP NEIN SYSTEM ANZEIGEN STÖ / SABO ANZEIGE FW VERSION WERKSEINST. ! JA WERKSEINSTELLUNG WERKSEINST. ! NEIN PCB HW RESET 0- deaktiviert 1- aktiviert Abbildung 7.8: Systemeinstellungen 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 113 SIRENEN ZEIT: min Übergeordneter Timer für Ausgänge SIRENEN BEEP EIN 0- deaktiviert 1- aktiviert INT. SIR. BEEP EIN 0- deaktiviert 1- aktiviert SIR AUS b TASTENDR 0- deaktiviert 1- aktiviert Abbildung 7.9: Ausgangseinstellungen Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 114: Parametrierung Über Das Led/Lcd-Bedienteil

    Die Anzeigen INTERN und EXTERN blinken, um anzuzeigen, dass der Parametriermodus aktiviert wurde. Navigation Parametrierung einer Option Geben Sie die erforderliche Adresse ein, und drücken Sie [#]. Geben Sie den gewünschten Datenwert ein, und drücken Sie zur Bestätigung [*]. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 115: Kommunikation Mit Der Pc-Software

    Hinweis! Wenn die Parametrierdaten den Anzeigebereich der LED/LCD-Zahlenanzeigen überschreiten, erfolgt keine Anzeige auf dem Bedienteil. Kommunikation mit der PC-Software Kommunikation mit Bosch Softwarepaketen Das AMAX System kann mit folgenden Softwarepaketen kommunizieren: Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 116: Voraussetzungen Für Die Verbindung Mit A-Link Plus

    Dieses Handbuch beschreibt die Konfiguration mit der Software A-Link Plus in Verbindung mit der Firmwareversion V 1.5 oder höher. Wenn Sie eine ältere Firmwareversion verwenden, wenden Sie sich an Ihren lokalen Ansprechpartner von Bosch. So öffnen Sie A-Link Plus: Installieren Sie A-Link Plus auf Ihrem PC.
  • Seite 117: Direktverbindung

    Geben Sie unter Zentralen Rufnummer die Rufnummer der AMAX Zentrale ein. Wählen Sie die Registerkarte Link aus. Wählen Sie unter Kommunikationsmodell Modemverb. aus. Aktivieren Sie bei Verwendung des Standard-Modemzeichens das Kontrollkästchen Standard-Modemstring benutzen. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 118: Netzwerkverbindung

    Für eine manuelle Netzwerkverbindung: Klicken Sie auf Warten auf Anruf von der Zentrale, geben Sie auf dem AMAX Bedienteil den Benutzercode ein, und drücken Sie [5] [7] + [#]. Die AMAX Zentrale ist nun mit dem Computer verbunden. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 119: Adressparametrierung

    Benötigtes Zeichen Über die Bei Parametrierung im Adressparametrierung zu Installationsmenü zu parametrierende Nummer drückende Taste 0 - 9 0 - 9 0 - 9 4 Sekunden Pause Abschluss Nicht erforderlich Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 120 Installationsmenü parametriert werden. Benötigtes Zeichen Über die Bei Parametrierung im Adressparametrierung zu Installationsmenü zu parametrierende Nummer drückende Taste 0 - 9 0 - 9 0 - 9 Empfängernr. Option Adresse Standar 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 121 0256 aktiviert (0 = deaktiviert, 1 = aktiviert) Zeitzone Versatz Gmt Index* (0=-12:00, 1708 - 1709 1=-11:00, 2=-10:00, 3=-9:00, 4=-8:00, 5=-7:00, Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276 6=-6:00, 7=-5:00, 8=-4:30, 9=-4:00, 10=-3:30, 11=-3:00, 12=-2:00, 13=-1:00, 14=+0:00, 15=...
  • Seite 122 000001 DC09 Lpref 0304 - 0309 000000 DC09-Verschlüsselungsoption 0310 DC09 Verschlüsselungsschlüssel 0311 - 0374 DC09 TCP/UDP-Auswahl 0375 Autom. Synchronisation der lokalen Zeit 0376 aktiviert Zeitzone Versatz Gmt Index* 1708 - 1709 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 123 000001 DC09 Lpref 0424 - 0429 000000 DC09-Verschlüsselungsoption 0430 DC09 Verschlüsselungsschlüssel 0431 - 0494 DC09 TCP/UDP-Auswahl 0495 Autom. Synchronisation der lokalen Zeit 0496 aktiviert Zeitzone Versatz Gmt Index* 1708 - 1709 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 124 So parametrieren Sie IP-Adresse und Port: Parametrieren Sie eine IP-Adresse mit 17 Zeichen: Die Stellen 1–12 geben die IP-Adresse an und die Stellen 13–17 die Portnummer. Verwenden Sie keine Punkte in der IP-Adresse. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 125: Protokollparametrierung

    Wenn in der Empfängerparametrierung „Übertragungsformat für Empfänger“ auf 0 (nicht verwendet) eingestellt ist, d. h., wenn die Protokolloption so eingestellt ist, dass das Protokoll an einen Empfänger gesendet wird, wird von der AMAX Zentrale kein Protokoll gesendet. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 126 Automatische Protokollzeit: Stunde 0130 - 0131 (00–23 = 0–23 Stunden, anderer Wert = Echtzeitprotokoll nicht verwenden) Automatische Protokollzeit: Minute 0132 - 0133 (00–59 = 0–59 Minuten, anderer Wert = Echtzeitprotokoll nicht verwenden) Protokollablaufzeit 0134 - 0136 (000–999 = 000–999 Minuten) 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 127: Ip-Übertragungsgerät-Parametrierung

    AMAX panel Adressparametrierung | de 127 8.2.3 IP-Übertragungsgerät-Parametrierung Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 128 Größe des AES-Schlüssels (1 = 128 Bit, 2 = 50286 192 Bit, 3 = 256 Bit) Zeichenkette des AES-Schlüssels (32 oder 50292 - 01-02-0 48 oder 64 Hexadezimalzeichen) 50355 3-04-05- 06-07-0 8-09-10- 11-12-1 3-14-15- 16-01-0 2-03-04- 05-06-0 7-08-09- 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH 10-11-1 2-13-14- 15-16...
  • Seite 129 50289 Zeichenkette des AES-Schlüssels 50356 – 01-02-0 50419 3-04-05- 06-07-0 8-09-10- 11-12-1 3-14-15- 16-01-0 2-03-04- 05-06-0 7-08-09- 10-11-1 2-13-14- 15-16 Web-/USB-Passwort 50440 – 423432 50459 563200 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276 00000 Zugriff über Webbrowser/USB 50461...
  • Seite 130: Parametrierung Des Kommunikationsbetriebs

    Lokale Alarmrufnummer 2 1512 - 1527 Lokale Alarmrufnummer 3 1528 - 1543 Lokale Alarmrufnummer 4 1544 - 1559 Weitere Informationen hierzu erhalten Sie unter So parametrieren Sie eine Zielrufnummer über die Adressparametrierung:, Seite 32. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 131: Benutzer- Und Codeparametrierung

    Zentrale erneut angerufen und nimmt den Anruf beim ersten Klingelzeichen an. 15 = Die Zentrale wird angerufen, und das Telefon darf nur viermal klingeln.) Benutzer- und Codeparametrierung 8.3.1 Benutzercode-Parametrierung Benutzernr Option Adresse Standar Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 132 Wiedergabeberechtigung für Makro 3 – 0100 (0x4)) Benutzercode 6000 - 6005 258000 RFID des Funk-Handsenders 6006 - 6014 Option für Taste 3 des Funk-Handsenders (0 = 6015 nicht verwendet, 1 = Ausgangssteuerung, 2 = 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH intern scharfschalten) Reserviert 6016...
  • Seite 133 6960 - 6982 7719 - 7741 6224 - 6246 6983 - 7005 7742 - 7764 6247 - 6269 7006 - 7028 7765 - 7787 6270 - 6292 7029 - 7051 7788 - 7810 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 134 9214 - 9236 9973 - 9995 8478 - 8450 9237 - 9259 9996 - 10018 8501 - 8523 9260 - 9282 10019 - 10041 8524 - 8546 9283 - 9305 10042 - 10064 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 135 11100 - 11122 11491 - 11513 10732 - 10754 11123 - 11145 11514 - 11536 10755 - 10777 11146 - 11168 11537 - 11559 10778 - 10780 11169 - 11191 11560 - 11582 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 136: Errichtercode-Parametrierung

    Scharf-/Unscharfschaltung durch Errichter Option Adresse Standar Scharf-/Unscharfschaltung durch Errichter (0 = 1602 deaktiviert, 1 = aktiviert) Einstellung Datum/Uhrzeit durch Hauptbenutzer Option Adresse Standar Einstellung Datum/Uhrzeit durch Hauptbenutzer (0 = 1713 deaktiviert, 1 = aktiviert) 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 137: Codeänderung Erzwingen

    AMAX 3000 / 3000 BE unterstützen bis zu 32 Meldegruppen, 8 Bedienteile und 8 Bereiche. AMAX 2100 unterstützt bis zu 8 Meldegruppen, 4 Bedienteile und 2 Bereiche. Meldegruppenmodulauswahl Meldegru Adresse Standard Meldegru Adresse Standard ppennr. ppennr. 1432 1436 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 138 2 = DX2010 Meldegruppe, 3 = RF alle o RFGB, 4 = RFGB glasbruch, 5 = RFUN o magnet, 15 = nicht verwendet Meldegru Adresse Standard Meldegru Adresse Standard ppennr. ppennr. 1464 1480 1465 1481 1466 1482 1467 1483 1468 1484 1469 1485 1470 1486 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 139 In einem System mit einem Bereich wird die Meldegruppennummer 17 auf einem LED/LCD- Bedienteil mit 8 Meldegruppen angezeigt. Nach der Deaktivierung der Meldegruppe 5 wird die Meldegruppennummer 17 auf dem LED/LCD-Bedienteil als Meldegruppe Nummer 5 angezeigt. Meldegruppenfunktionsauswahl Meldegru Adresse Standard Meldegru Adresse Standard ppennr. ppennr. 1368 1400 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 140 1392 1424 1393 1425 1394 1426 1395 1427 1396 1428 1397 1429 1398 1430 1399 1431 Wertebereich: 0–15 Eine Erläuterung zu den Meldegruppenfunktionen finden Sie unter Meldegruppe hinzufügen/ löschen, Seite 61. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 141 1354 - 1355 1292 - 1293 1356 - 1357 1294 - 1295 1358 - 1359 1296 - 1297 1360 - 1361 1298 - 1299 1362 - 1363 1300 - 1301 1364 - 1365 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 142 4896 - 4931 3780 - 3815 4932 - 4967 3816 - 3851 4968 - 5003 3852 - 3887 5004 - 5039 3888 - 3923 5040 - 5075 3924 - 3959 5076 - 5111 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 143: Meldegruppenfunktionsparametrierung

    ù ú û ü ý þ ÿ Tab. 8.14: Zeichen Beispiel A = 4 1, A = Adresse 3736 = 4, Adresse 3737 = 1 o = 6 15, k = 6 11 8.4.2 Meldegruppenfunktionsparametrierung Meldegruppen Option Adresse Standar funktion Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 144 11 = lok. 3 (4 als Ersatz)) Meldegruppenreaktionszeit (Einheit: x 100 ms) 1010 - 1013 0003 Störungs-Alarmbenachrichtigung über Telefon (0 1014 = deaktiviert, 1 = aktiviert) Meldegruppenalarm auf Bedienteil (0 = 1754 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH deaktiviert, 1 = aktiviert)
  • Seite 145 Die Standardwerte für die Meldegruppenfunktionen 02 bis 15 stimmen mit den Standardwerten der Meldegruppenfunktionen 01 überein, abgesehen von der Option „Auswahl eines Meldegruppentyps“. Die folgenden Adressen werden für die Parametrierung der Meldegruppenfunktionen 02 bis 15 verwendet: Meldegruppen Option Adresse Standar funktion Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 146 Meldegruppenalarm auf Bedienteil 1761 Auswahl eines Meldegruppentyps* 1120 - 1121 Option Umgehen/zwangsläufiges Scharfschalten 1122 - 1134 3003160 der Störungs-Alarmbenachrichtigung über Telefon 00003 wie oben gezeigt zulassen Meldegruppenalarm auf Bedienteil 1762 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 147 1227 - 1239 3003160 der Störungs-Alarmbenachrichtigung über Telefon 00003 wie oben gezeigt zulassen Meldegruppenalarm auf Bedienteil 1769 * Eine Erläuterung zu den Meldegruppentypen finden Sie unter Meldegruppe hinzufügen/ löschen, Seite 61. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 148: Parametrierung Der Impulszählungsdauer

    Hauptbedienteil auf den entsprechenden Bereich geschaltet sein. 8.5.2 Bereichssequenzenparametrierung Scharfschalte- und Eingangsverzögerungszeit Berei Adresse Standar Adresse Standar Adresse Standar Scharfschalt Eingangsver Eintrittsver everzögerun zögerung zögerung 2 0785 - 0787 0788 - 0790 0791 - 0793 30 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 149 40 = Eintrittszeit (EXTERN) für Hauptbedienteil, 80 = Austrittszeit (EXTERN) für Hauptbedienteil) Bereich 2 1716 - 1717 Bereich 3 1718 - 1719 Bereich 4 1720 - 1721 Bereich 5 1722 - 1723 Bereich 6 1724 - 1725 Bereich 7 1726 - 1727 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 150: Parametrierung Des Hauptmeldebereichs

    Option Adresse Standar Bedienteil-Alarmton (0 = deaktiviert, 1 = aktiviert) 0622 Alarmanzeige auf den Bedienteilen (0 = deaktiviert, 1 = 1615 INTERN scharfgeschaltet aktiviert, 2 = EXTERN scharfgeschaltet aktiviert, 3 = beides aktiviert) 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 151: Parametrierung Der Bedienteilsperre

    Haltepunkt anpassen: Monat (1 = Januar, 2 = Februar, 3 = 1751 März, 4 = April, 5 = Mai, 6 = Juni, 7 = Juli, 8 = August, 9 = September, 10 = Oktober, 11 = November, 12 = Dezember) Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 152 Automatische Rücksetzung allgemeiner Fehler (0 = 1674 deaktiviert, 1 = aktiviert) Parametrierung Schnellscharfschaltung Option Adresse Standar Schnellscharfschaltung (0 = deaktiviert, 1 = aktiviert) 1597 VDS-A EN=0 Parametrierung des Errichterzugriffs bis zur nächsten Scharfschaltung Option Adresse Standar 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 153 Protokoll, 2 = akustischer Signalgeber, 3 = alle) Bedienteil-2-Tasten-Feueralarm (0 = deaktiviert, 1 = 0994 Protokoll, 2 = akustischer Signalgeber, 3 = alle) Bedienteil-2-Tasten-Medizinalarm (0 = deaktiviert, 1 = 0995 Protokoll, 2 = akustischer Signalgeber, 3 = alle) Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 154 Ermitteln Sie die Werte anhand der Matrix in der Tabelle unten. – Jedes Zeichen in dieser Tabelle verfügt über einen Zeilen- sowie einen Spaltenindex. – Der Zeilenwert ist der erste Wert für jedes Zeichen und der Spaltenindex der zweite. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 155: Parametrierung Der Werksseitigen Standardeinstellungen Des Systems

    05 - 12 Ausgang DX3010 Modul 1 AMAX 2100 / 3000 / 3000 BE / 4000 13 - 20 Ausgang DX3010 Modul 2 AMAX 3000 / 3000 BE / 4000 Ausgang Nr. Option Adresse Standar Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 156 13180 - 13181 00 Ausgangsbereich/Meldegruppennr. 2 13182 - 13183 00 Ausgangsmodus 2 13184 Ausgangszeit 2 13185 - 13187 000 Ausgangs-Ereignistyp 3 13188 - 13189 00 Ausgangsbereich/Meldegruppennr. 3 13190 - 13191 00 Ausgangsmodus 3 13192 Ausgangszeit 3 13193 - 13195 000 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 157 13212 - 13213 00 Ausgangsbereich/Meldegruppennr. 2 13214 - 13215 00 Ausgangsmodus 2 13216 Ausgangszeit 2 13217 - 13219 000 Ausgangs-Ereignistyp 3 13220 - 13221 00 Ausgangsbereich/Meldegruppennr. 3 13222 - 13223 00 Ausgangsmodus 3 13224 Ausgangszeit 3 13225 - 13227 000 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 158 13348 - 13355 13428 - 13435 0681 - 0688 0721 - 0728 0761 - 0768 13276 - 13283 13356 - 13363 13436 - 13443 13284 - 13291 13364 - 13371 13444 - 13451 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 159: Parametrierung Des Akustischen Signalgebers

    Signalton bei niedriger Batteriespannung des Funkgeräts 0951 (0 =deaktiviert, 1 = 4 h, 2 =24 h) Signalgeberton bei Scharfschaltung/Unscharfschaltung 0952 (Funk-Handsender) (0 = deaktiviert, 1 = aktiviert) Notrufoption für Funk-Handsender (0 = kein Alarm, 1 = 0953 stiller Alarm, 2 = akustischer Alarm) Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 160 5776 - 5785 5466 - 5475 5786 - 5795 5476 - 5485 5796 - 5805 5486 - 5495 5806 - 5815 5496 - 5505 5816 - 5825 5506 - 5515 5826 - 5835 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 161 Standard (zehn Funkrepeaternr. Ziffern, 15 = nicht in Verwendung) 5896 - 5905 5906 - 5915 5916 - 5925 5926 - 5935 5936 - 5945 5946 - 5955 5956 - 5965 5966 - 5975 Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 162: De | Fehlerbeseitigung

    – Fehlerhafte – Setzen Sie den Melder Melderfunktion zurück. – Meldegruppen- – Schließen Sie den Leitungsabschlusswiders Meldegruppen- tand ist nicht richtig am leitungsabschlusswiderst Melderende and richtig am angeschlossen. Melderende an. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 163 System erst eine Minute nach dem Einschalten bedient werden. Netzspannungsfehler – Die Netzsicherung hat – Prüfen Sie, ob der 18-V- ausgelöst. Abgriff des Transformators richtig angeschlossen ist, und tauschen Sie die Sicherung aus. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 164 – Stellen Sie die System keine Nummer. Empfängerparameter Zielrufnummer korrekt sind nicht eingestellt. ein, stellen Sie das Übertragungsformat auf CID ein, und stellen Sie den Meldegruppenalarm auf die entsprechenden Wege ein. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 165: Störungsuntersuchung

    Weitere Informationen finden Sie unter Systemansicht, Seite 90. Folgende Störungen und Sabotageversuche sind möglich: Leuchtende Nummern Beschreibung der Störung oder Sabotage Erster Zweiter Dritter Störung Zubehörmodule Störung Netzwerk-/IP-Modul 1 1 - 2 Störung Netzwerk/IP-Modul 1 – 2 Störung Ausgangserweiterungsmodul Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 166 Konfigurationskonflikt Repeater* Konfigurationskonflikt Funk-Handsender* Netzstörung Netzstörung Zentrale Niedrige Batteriespannung Zentrale Störung Batterieanschluss Zentrale 1 - 2 Störung Batterieanschluss Zentrale 1 – 2 Störung der Stromversorgung des Bosch Optionsbusses 1 - 2 Netzstörung Bosch Optionsbus 1 – 2 Netzstörung Funkrepeater 1 - 8 Netzstörung Funkrepeater 1 – 8 Batteriestörung Funkrepeater 1 –...
  • Seite 167 Sabotage Funkrepeater 1 – 8 Sabotage Funkrepeater Externe Störung 1 - 16 Externe Störung Meldegruppe 1 – 16 Tab. 9.16: Arten von Störungs- und Sabotagebedingungen * Falls eine oder mehr Störungen in dieser Kategorie auftreten Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 168 Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8). Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. Druckerstörung Zustand: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 169 Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. Funkempfänger 1 gestört Zustand: Ein Signal stört den Empfänger, wenn ein Funkmodul aktiviert ist. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 170 Bedienteilanzeigen, Seite 8). Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. – Störung Funkrepeater 1-8 Funkrepeater 1-8 fehlt Zustand: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 171 Störung zurück. Weitere Informationen finden Sie unter Funkgeräte, Seite 100. Überwachung: Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8). Setzen Sie den Fehler zurück. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 172 Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. – Störung Batterieanschluss 1–2 Zentrale Zustand: Die Spannung des Batterieanschlusses beträgt weniger als 9 V. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 173 Informationen finden Sie unter Bosch Optionsbus, Seite 14. Überwachung: Überwachung der Spannung durch Hauptprozessor (MPU). Bei Störung der Stromversorgung des Bosch Optionsbusses wird ein Protokoll an die in Adresse 124 konfigurierte Zieladresse gesendet. Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8).
  • Seite 174 In einem integrierten Ausgang ist ein Stromkreis unterbrochen oder kurzgeschlossen. Wiederherstellung: Stellen Sie den normalen Zustand des integrierten Ausgangs wieder her und setzen Sie die Störung zurück. Weitere Informationen finden Sie unter Ausgänge, Seite 92. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 175 Uhrzeit im permanenten Speicher aufzeichnet ist und die AMAX Zentrale zurückgesetzt wird. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. 6 – Kommunikationsfehler – Kommunikationsfehler 1–4 Zustand: Die Zentrale kann das Protokoll bei vier Versuchen nicht an Adresse 1 senden. Wiederherstellung: Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 176 Eine Demontage des DX2010 Moduls 1, 2, 3, 4, 5 oder 6 wurde festgestellt und es wird davon ausgegangen, dass eine Sabotage am Meldegruppenerweiterungsmodul 1, 2, 3, 4, 5 oder 6 vorliegt. Wiederherstellung: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 177 Wenn die Anzahl falscher Codeeingaben den festgelegten Grenzwert erreicht (parametriert in Adresse 0499), wird das Bedienteil gesperrt. Wiederherstellung: Warten Sie, bis die Sperrzeit des Bedienteils (3 Min.) abgelaufen ist und setzen Sie die Störung zurück. Überwachung: Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 178 Externe Störung Meldegruppe 1–16 Zustand: Ein Störungskontakt (direkt an der Meldegruppe angeschlossen) wird ausgelöst (Meldegruppentyp = Externe Störung). Wiederherstellung: Stellen Sie den Fehlerkontakt wieder her und setzen Sie die Störung zurück. Überwachung: 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 179 Die STÖRUNG-Anzeige blinkt langsam (eine ausführliche Beschreibung finden Sie unter Bedienteilanzeigen, Seite 8). Beim Zurücksetzen der Störung wird ein Wiederherstellungsprotokoll an die konfigurierten Zieladressen gesendet. Die STÖRUNG-Anzeige erlischt, wenn es keine anderen Störungen gibt. Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 180: Wartung

    Die LED des Firmware-Upgradesticks blinkt schnell, während das Upgrade an die AMAX Zentrale gesendet wird. Dieser Vorgang dauert ungefähr eine Minute. Wenn das Upgrade beendet ist, blinkt die LED langsam. Entfernen Sie den Upgradestick. 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 181: Technische Daten

    Batterie 18 Ah, Standby 12 h (Akkuladung 80 % in 72 h) = 1500 mA – Batterie 18 Ah, Standby 36 h (Akkuladung 80 % in 24 h) = 480 mA – Batterie 18 Ah, Standby 36 h + 15 Min., Alarmstromaufnahme 1.000 mA (Akkuladung 80 % in 24 h) = 400 mA Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 182 Netzstromeingang in V DC Maximalstrom von Optionsbus 1 in mA bei 25 °C Maximalstrom von Optionsbus 2 in mA bei 25 °C Batterie Batterietyp 12 V/7 Ah 12 V/7 Ah/12 V/18 Ah Bosch D 126 Bosch IPS-BAT12V-18AH Schwache Batteriekapazität in unter 11,0 V DC 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 183 Anzahl der Ereignisse 256 Ereignisse mit Zeit- und Datumsstempel 256 EN-Ereignisse mit Zeit- und Datumsstempel 256 Wählgerätereignisse mit Zeit- und Datumsstempel PIN-Code-Variationen 1000000 Anzahl der Geräte Anzahl der Bedienteile Anzahl der DX2010-Module Anzahl der DX3010-Module Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
  • Seite 184 Maximale Kabellänge in m 200 (Zentrale bis zum letzten Bedienteil) Bus-Maximallänge in m 700 (max. 14 Geräte, max. 8 Bedienteile) Umgebungsbedingungen AMAX 2100 AMAX 3000 AMAX 3000 AMAX 4000 Minimale Betriebstemperatur in °C 2018.06 | 10 | F.01U.309.276 Installationshandbuch Bosch Sicherheitssysteme GmbH...
  • Seite 185 EN 50130-4 (6/2011) EN 55022 (5/2008) EN 60950-1:2006 + A11:2009 EN 50131-3 Klasse 2 Umweltklasse II Frankreich AFNOR NF a2P 1223400001 NF a2P 1223400002 Umweltklasse I Belgien INCERT (nur für AMAX 3000 BE) B-509-0063 Deutschland Home Bosch Sicherheitssysteme GmbH Installationshandbuch 2018.06 | 10 | F.01U.309.276...
