Für die Inbetriebnahme ist eine vollständige Verdrahtung des Systembus notwendig.
é
Überprüfen Sie vor dem Einschalten der Versorgungsspannung
é
die gesamte Verdrahtung auf Vollständigkeit und Kurzschluß.
ob das Bussystem beim physikalisch ersten und letzten Busteilnehmer abgeschlos-
sen ist.

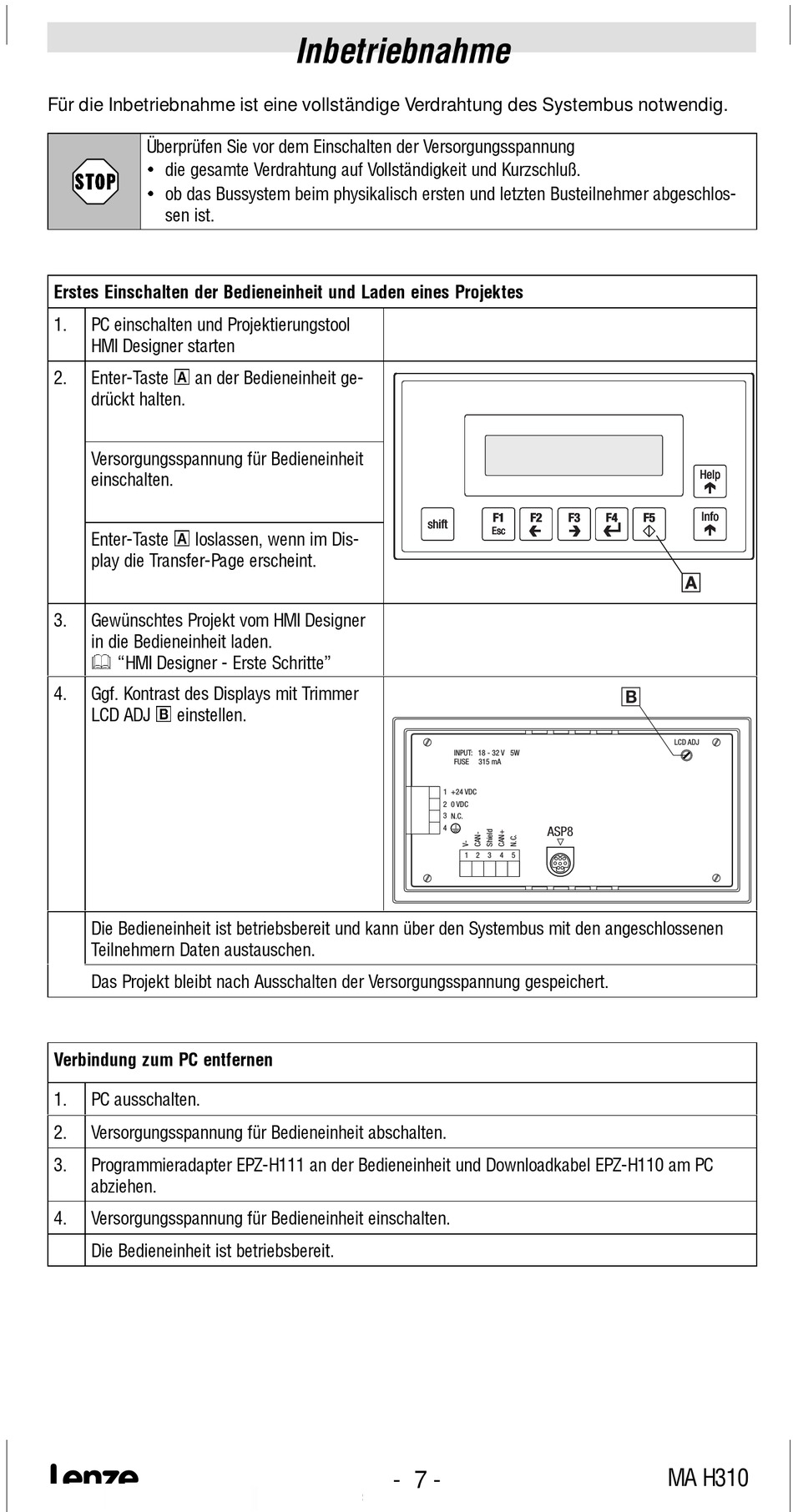

Erstes Einschalten der Bedieneinheit und Laden eines Projektes
1. PC einschalten und Projektierungstool
HMI Designer starten
0
2. Enter-Taste
drückt halten.
Versorgungsspannung für Bedieneinheit
einschalten.
0
Enter-Taste
play die Transfer-Page erscheint.
3. Gewünschtes Projekt vom HMI Designer
&
in die Bedieneinheit laden.
"HMI Designer - Erste Schritte"
4. Ggf. Kontrast des Displays mit Trimmer
1
LCD ADJ einstellen.
Die Bedieneinheit ist betriebsbereit und kann über den Systembus mit den angeschlossenen
Teilnehmern Daten austauschen.
Das Projekt bleibt nach Ausschalten der Versorgungsspannung gespeichert.
Verbindung zum PC entfernen
1. PC ausschalten.
2. Versorgungsspannung für Bedieneinheit abschalten.
3. Programmieradapter EPZ-H111 an der Bedieneinheit und Downloadkabel EPZ-H110 am PC
abziehen.
4. Versorgungsspannung für Bedieneinheit einschalten.
Die Bedieneinheit ist betriebsbereit.
Inbetriebnahme
an der Bedieneinheit ge-
loslassen, wenn im Dis-
F1 F1 F1 F2 F2 F2
shift shift shift
Esc Esc Esc
INPUT: 18 - 32 V 5W
FUSE 315 mA
1 +24 VDC
2 0 VDC
3 N.C.
4
1 2 3 4 5
- 7 -
F3 F3 F3 F4 F4 F4 F5 F5 F5
0 0 0
1
LCD ADJ
ASP8
MA H310
Help Help Help
Info Info Info
