é
Endommagement des appareils raccordés. Suivre les indications ci-dessous pour le
é
raccordement du câble de mise à la terre !
Ne raccorder l'unité de commande qu'en l'absence de tension !
L1
N
PE
-
Tension d'alimentation continue
Borne Désignation
1 + 24 VCC
2 0 VCC
3 N.C.
4
Bus système (CAN)
Borne Désignation
1 V-
2 CAN-
3 Shield
4 CAN+
5 N.C.

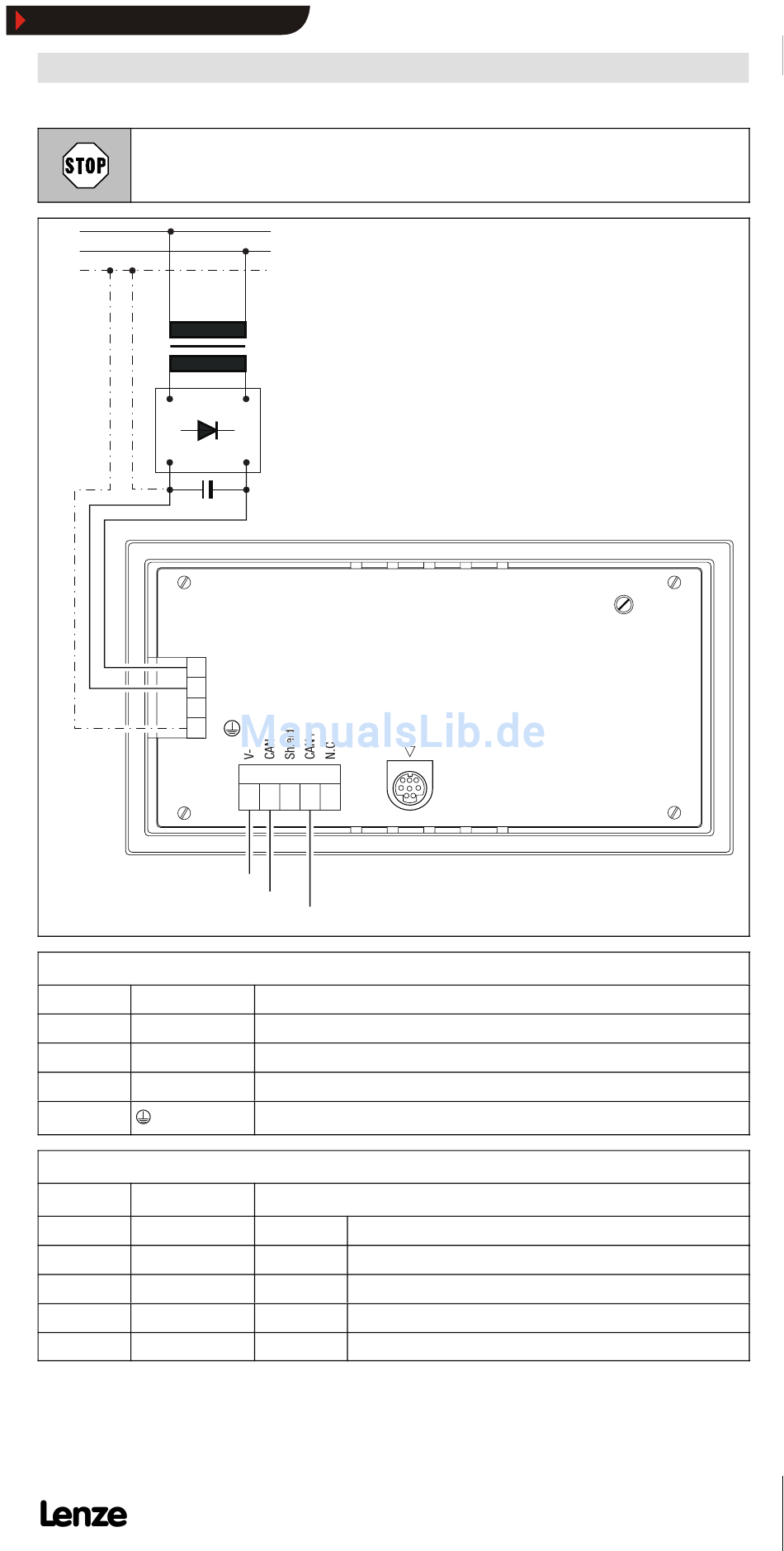

Affectation des bornes

~
+
24 V
INPUT: 18 - 32 V 5W
FUSE 315 mA
1 +24 VDC
2 0 VDC
3 N.C.
4
1 2 3 4 5
CAN-GND
CAN-LOW
CAN-HIGH
Description
Tension d'alimentation (18 V ... 32 VCC)
GND Tension d'alimentation, potentiel de référence
Non connecté
Potentiel PE
Description
GND
LO
HI
ASP8
Potentiel de référence
Bus système BAS (ligne de données)
Blindage du câble de raccordement au bus système
Bus système HAUT (ligne de données)
Non connecté
- 4 -
LCD ADJ
310_03
