Prinzipieller Aufbau
H310
-V
CAN-
Shield
120
0
Antriebsregler 1
Gesamtlänge
Kabeltyp
Leitungswiderstand
Kapazitätsbelag
Anschluß
Beim ersten und letzten Teilnehmer in einem Systembus muß ein
Abschlußwiderstand von 120 Ω zwischen den Klemmen CAN-LOW und
CAN-High angeschlossen werden.

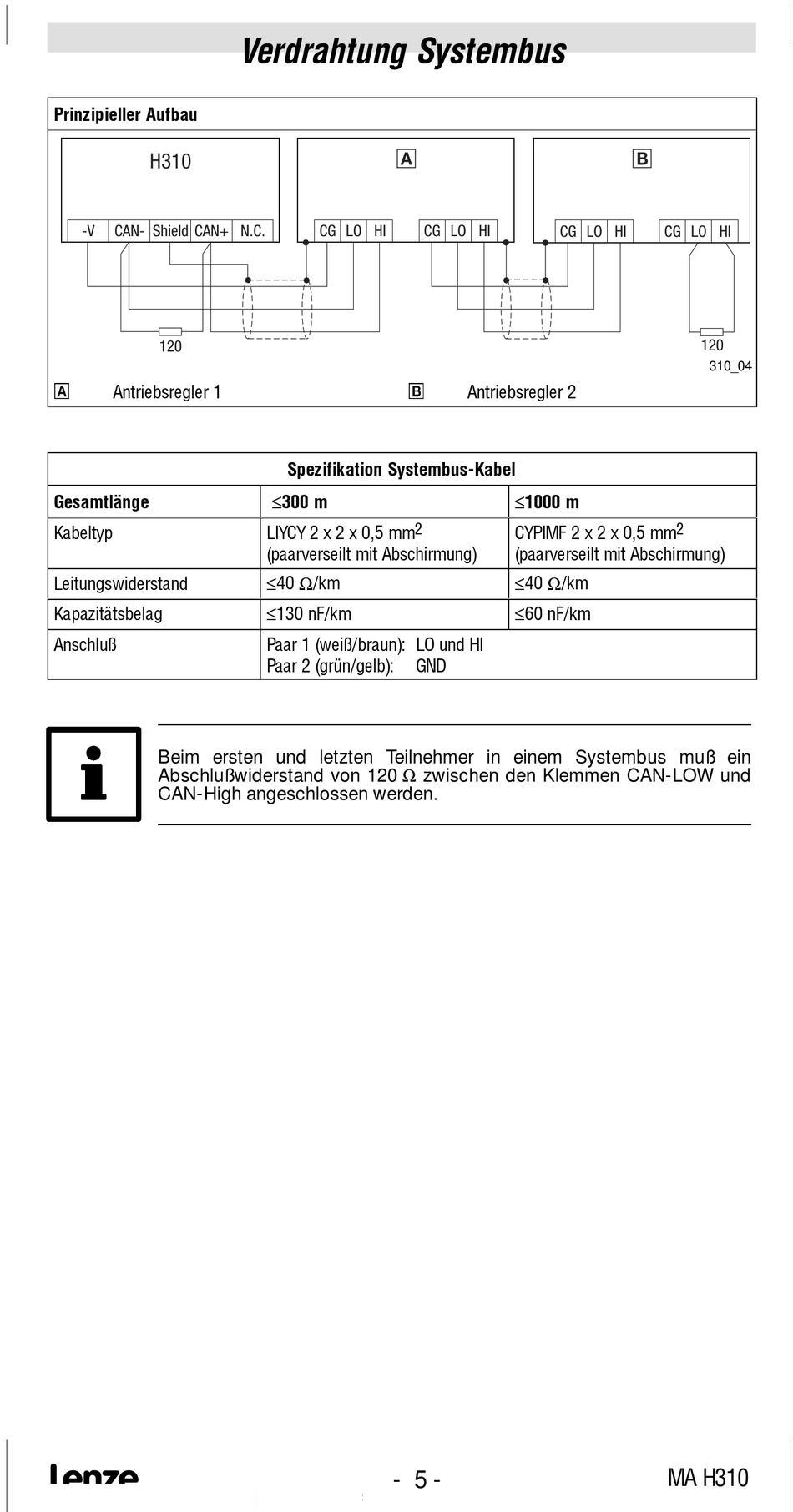

Verdrahtung Systembus

CAN+ N.C.
CG LO HI
Spezifikation Systembus-Kabel
≤300 m
LIYCY 2 x 2 x 0,5 mm
(paarverseilt mit Abschirmung)
≤40 Ω/km
≤130 nF/km
Paar 1 (weiß/braun): LO und HI
Paar 2 (grün/gelb):
0
CG LO HI
1
Antriebsregler 2
≤1000 m
2
CYPIMF 2 x 2 x 0,5 mm
(paarverseilt mit Abschirmung)
≤40 Ω/km
≤60 nF/km
GND
- 5 -
1
CG LO HI
CG LO
120
2
MA H310
HI
310_04
