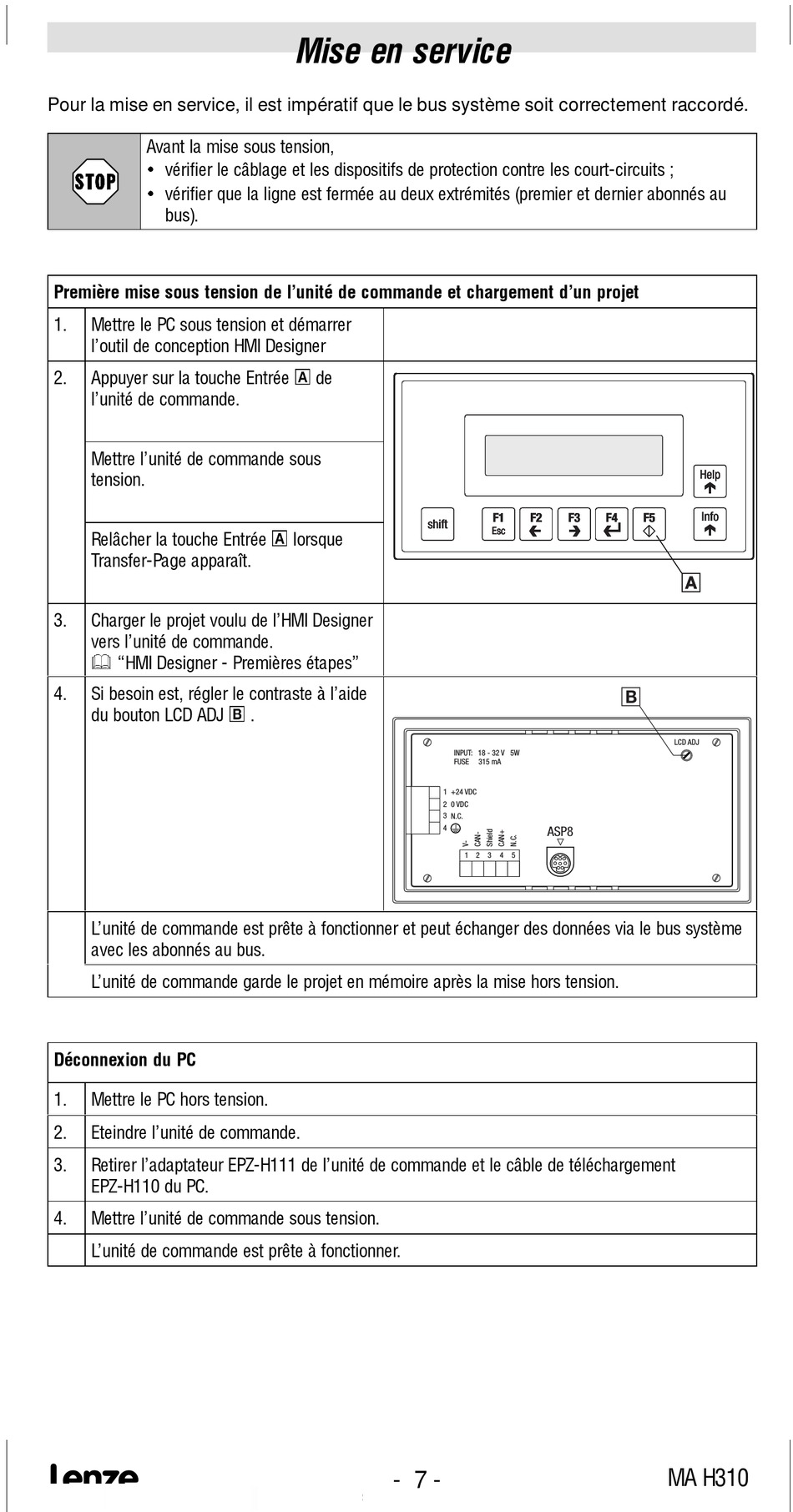

Mise En Service - Lenze EPM-H310 Betriebsanleitung

Show/Hide Bookmarks
Pour la mise en service, il est impératif que le bus système soit correctement raccordé.
é
Avant la mise sous tension,
é
vérifier le câblage et les dispositifs de protection contre les court-circuits ;
vérifier que la ligne est fermée au deux extrémités (premier et dernier abonnés au
bus).
Première mise sous tension de l'unité de commande et chargement d'un projet
1. Mettre le PC sous tension et démarrer
l'outil de conception HMI Designer
2. Appuyer sur la touche Entrée
l'unité de commande.
Mettre l'unité de commande sous
tension.
Relâcher la touche Entrée
Transfer-Page apparaît.
3. Charger le projet voulu de l'HMI Designer
&
vers l'unité de commande.
"HMI Designer - Premières étapes"
4. Si besoin est, régler le contraste à l'aide
du bouton LCD ADJ
L'unité de commande est prête à fonctionner et peut échanger des données via le bus système
avec les abonnés au bus.
L'unité de commande garde le projet en mémoire après la mise hors tension.
Déconnexion du PC
1. Mettre le PC hors tension.
2. Eteindre l'unité de commande.
3. Retirer l'adaptateur EPZ-H111 de l'unité de commande et le câble de téléchargement
EPZ-H110 du PC.
4. Mettre l'unité de commande sous tension.
L'unité de commande est prête à fonctionner.

Mise en service

0
de
0
lorsque
1
.
F1 F1 F1 F2 F2 F2
shift shift shift
Esc Esc Esc
INPUT: 18 - 32 V 5W
FUSE 315 mA
1 +24 VDC
2 0 VDC
3 N.C.
4
1 2 3 4 5
- 7 -
F3 F3 F3 F4 F4 F4 F5 F5 F5
0 0 0
1
LCD ADJ
ASP8
MA H310
Help Help Help
Info Info Info
