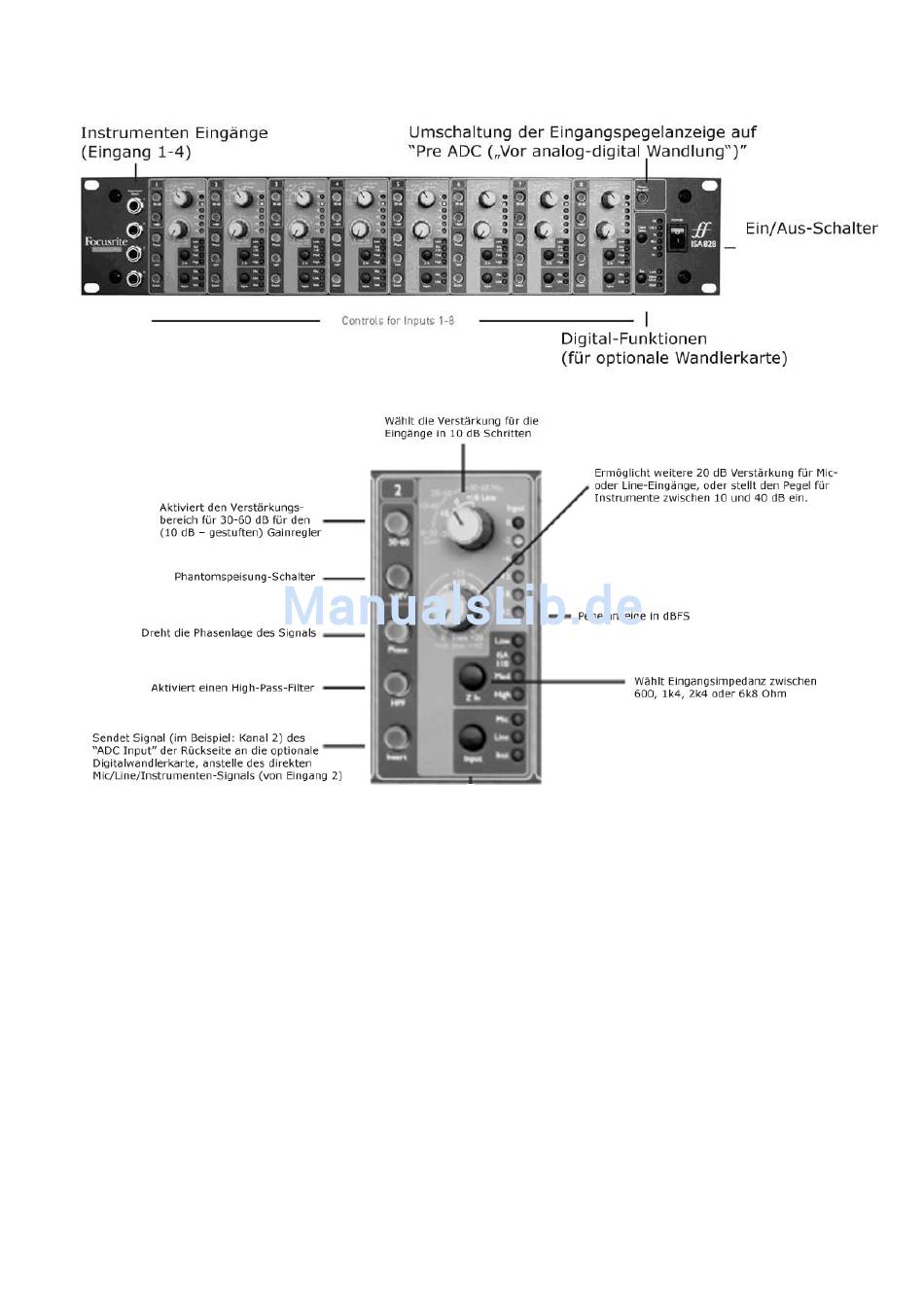

Vorderseite
Eingangsstufe
Acht durchnumerierte Sektionen befinden sich auf der Front für die Einstellungen jeden einzelnen analogen
Eingangs.
Eingang
Drücken von Input wählt nacheinander die möglichen Eingänge eines Kanals aus und zeigt dies an der ent-
sprechenden LED. Wenn die Mic LED leuchtet, ist der Mikrofoneingang aktiv. Es kann damit ein Mix aus ver-
schiedenen Mikro-, Line- und Instrumenten-Eingängen für die acht Kanäle ausgewählt werden. Beachten Sie,
daß für Instrumente nur Eingänge 1-4 verwendet werden können.
XLR-Anschlüsse für Mikrofone und 6,35 mm symmetrische Klinken für Line-Signale befinden sich auf der
Rückseite. Unsymmetrische 6,35 mm Klinkeneingänge für Instrumente befinden sich auf der Front (nur für
Eingänge 1-4).
Mikro-Eingang Verstärkung
Wenn der Mikrofoneingang angewählt ist, steht der komplette Verstärkungsbereich in 10 dB Schritten von 0 dB
bis +60 dB zur Verfügung. Der Verstärkungsbereich ist in zwei Modi aufgeteilt, entsprechend der Einstellung
des 30-60 Schalter (siehe Beschreibung Seite 6).
Mode 1 Mic Gain Range 0-30
Ist der 30-60 Schalter ausgeschaltet, arbeitet der abgestufte Gain-Regler im Bereich von 0 dB bis +30 dB, die
regelbare Verstärkung ist dann auf dem äußeren Ring links mit gelber Skala um den Regler ablesbar.
5
