Der ADAT™-Ausgang Anschluß ermöglicht wie folgt:
44.1/48 kHz Sample Rate:
Anschluß 1 = Kanal 1 bis 8
Anschluß 2 = Kanal 1 bis 8 (identisch zu Anschluß 1)
88.2/96 kHz Sample Rate:
Anschluß 1 = Kanäle 1 bis 4
Anschluß 2 = Kanäle 5 bis 8
176.4/192 kHz Sample Rate:
Anschluß 1 = Kanäle 1 und 2
Anschluß 2 = Kanäle 3 und 4
ADAT™ Lichtleiterkabel können über den Fachhandel bezogen werden.
Word-Clock Ein- und Ausgang
Die internen AD-Konverter können zu externen WordClock-Quellen synchronisiert werden. Durch Drücken des
Schalters „Ext" auf der Vorderseite kann zwischen externer Standard WordClock und externer 256x WordClock
gewechselt werden. In beiden Fällen sollte am BNC Anschluß WordClock-In des ISA 828 die externe WordClock
angeschlossen werden.
Über den BNC WordClock-Ausgang wird die regenerierte WordClock des anliegenden Signales am WordClo-
ck-Eingangs ausgegeben, oder die interne WordClock der ADC-Karte. Wenn der ISA 828 als WordClock Slave
(erhält WordClock von einem anderen Gerät) im Verbund mehrere Digitalgeräte verwendet wird, kann der
WordClock-Ausgang benutzt werden, um die WordClock an andere Geräte weiterzugeben. Wenn der ISA 828
nicht als Slave sondern mit interner WordClock verwendet wird, wird auch am WordClock-Ausgang die Sam-
pleFrequenz ausgegeben, die an der Vorderseite eingestellt ist.

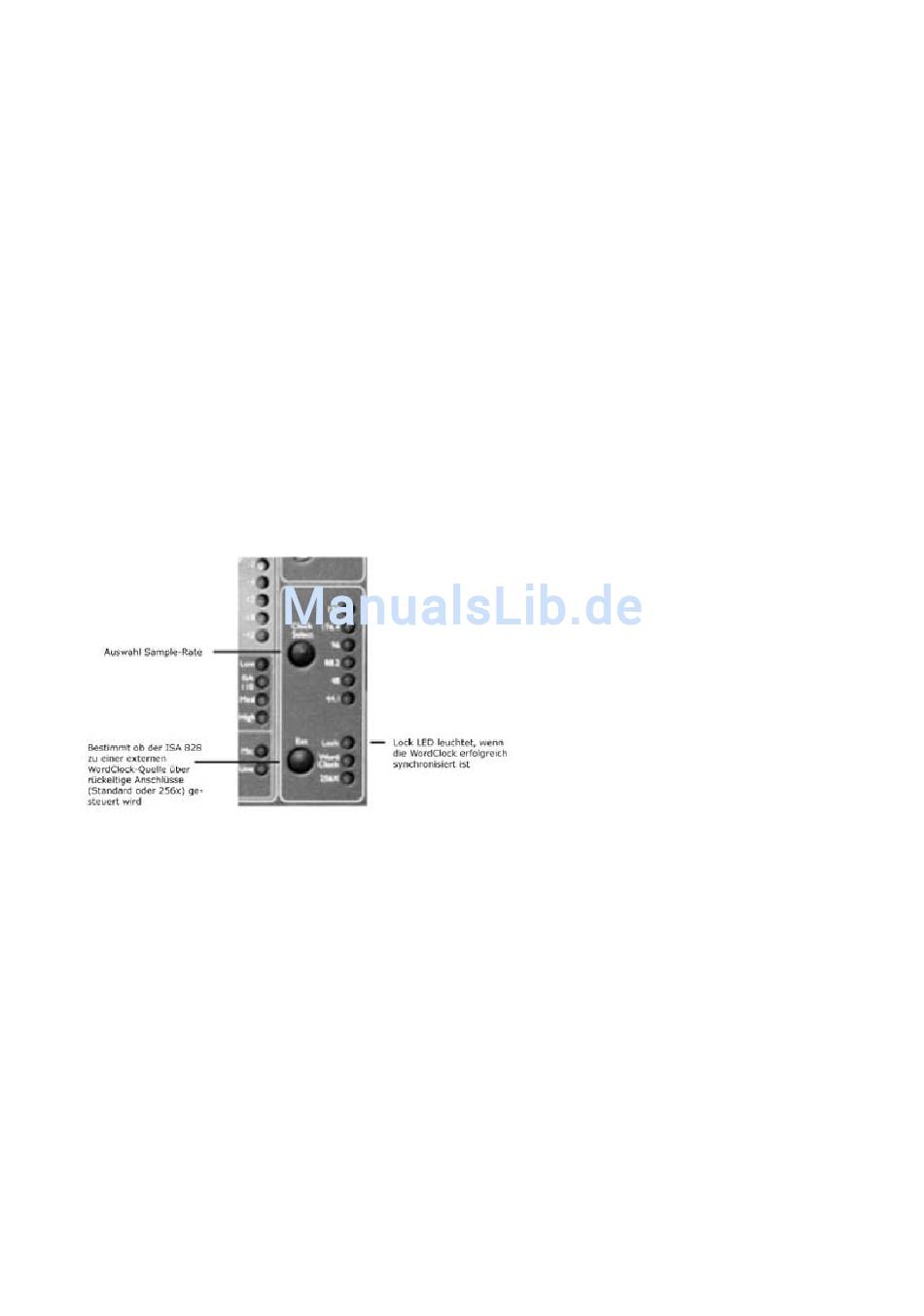

Digitale Ausgänge – frontseitige Einstellungen
Clock Select / Word-Clock Auswahl
Drücken diesen Schalters erlaubt die Sample-Frequenz auszuwählen zwischen 44.1kHz, 48kHz, 88.2kHz,
96kHz, 176.4kHz und 192kHz.
Ext Select
Drücken des EXT Schalters bestimmt, daß der ISA 828 als Slave zu einer externen WordClock-Quelle (rück-
seitiger Anschluß) synchronisiert. Die Auswahl von "256x" gestattet, den ISA 828 zu einer externen WordC-
lock-Quelle zu synchronisieren, die 256x schneller als die SampleFrequenz ist, z.B. Digidesign „Superclock".
Beide Funktionen werden per LED angezeigt; leuchtet keine der beiden, ist der ISA 828 durch seine interne
WordClock gesteuert.
Lock LED
Wenn diese LED leuchtet, wird angezeigt, daß das Gerät erfolgreich zu einer externen WordClock-Quelle syn-
chronisiert ist. Obacht: Wenn eine externe 256x-WordClock verwendet wird zeigt diese LED nichts an, wenn
Audiosignale übertragen werden in dieser Betriebsart ist die 256x-WordClock erfolgreich synchronisiert.
