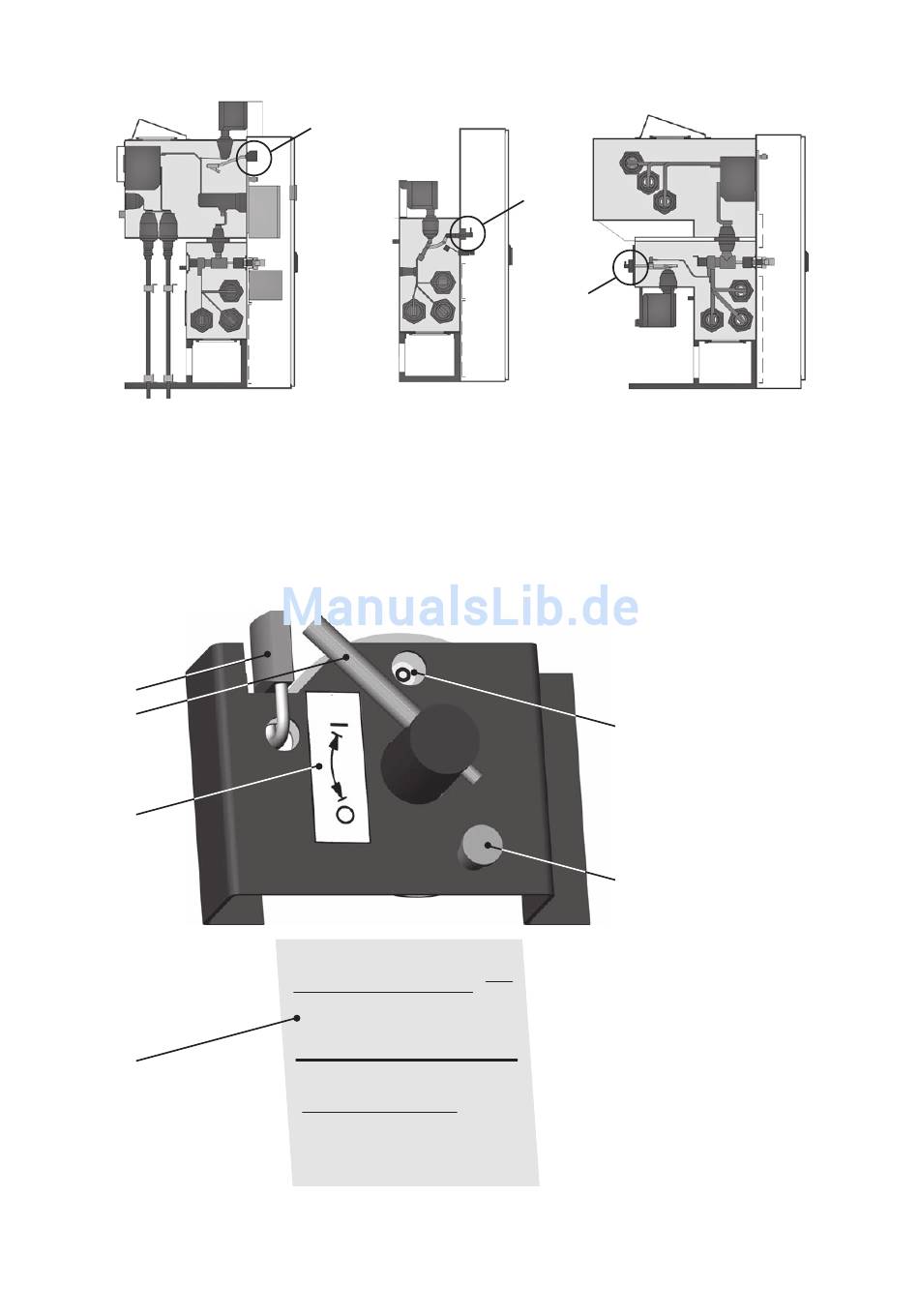

Abb. 4.6.1: A) Lage der Betätigungselemente der Spannungswandler-Abtrennvorrichtung
im Kabelanschlussfeld, im Messfeld und im Kuppelfeld
Abb. 4.6.2: Betätigungs- und Anzeigeelemente der Spannungswandler-Abtrennvorrichtung
(Beispiel der Abtrennvorrichtung im Kabelabgangsfeld)
1
3
4
6
76 | Handbuch ZX1.2 HB 601 de - Revision 03
A
Achtung!
Spannungswandler-Abtrennvorrichtung nur in
Spannungsfreiem Zustand betätigen.
- Schloss entfernen
- Rastknopf ziehen
- Betätigungshebel drehen bis
Rastknopf wieder einrastet
Attention!
Operating of the vt-isolating system
only under no-voltage condition.
- remove the padlock
- pull the lock knob
- rotate the operation lever up to the
stop till the lock knob arrests again.
A
A
5
2
1
Vorhängeschloss
2 Rastknopf
3 Betätigungshebel
4
Drehrichtungsanzeige
5 Schaltstellungsanzeige
6 Hinweisschild
