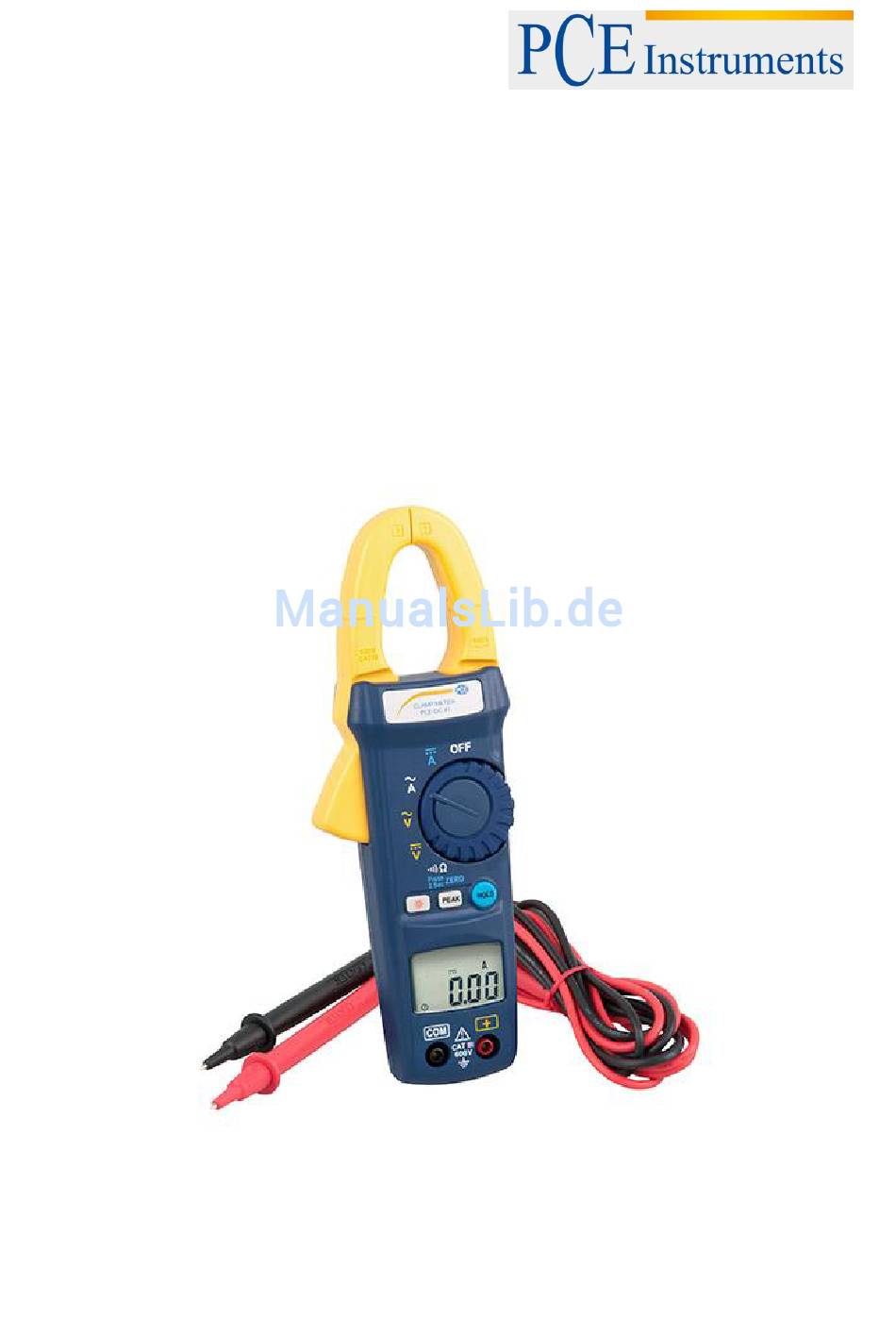

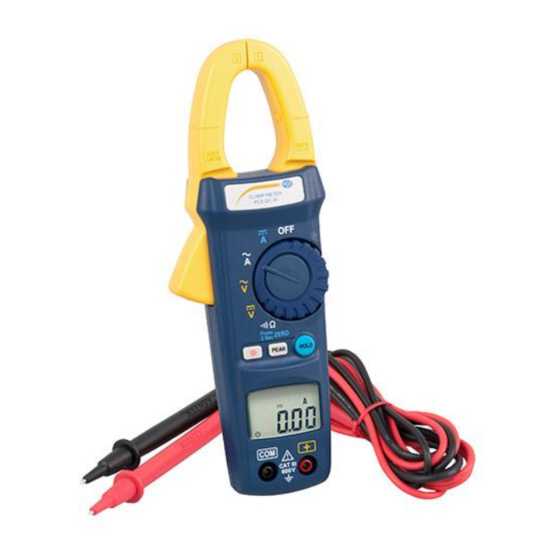

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalmultimeter PCE-DC 41 Version 1.0 Erstelldatum 08.07.2015 Letzte Änderung 05.08.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhalt Einleitung ......................... 3 Sicherheitsinformationen ..................3 Warnhinweiszeichen ........................3 Sicherheitshinweise ........................3 Spezifikationen ......................4 Allgemeine Technische Daten ....................4 Elektrische Spezifikationen......................5 Systembeschreibung ....................6 Display ............................6 Vorder- und Rückseite ........................ 7 Tastenfunktionen ........................7 Bedienungsanleitung ....................8 Messung ............................. -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf einer Stromzange PCE-DC 41 von PCE Instruments entschieden haben. Dieses Gerät ist vielfach anwendbar im Bereich der Stromsystemwartung, da es mit zahlreichen Funktionen ausgestattet ist. Zuverlässig führt es nicht nur Leistungsmessungen, sondern auch Spannungs-, Strom- und Durchgangsprüfungen aus und liefert dabei sehr genaue Ergebnisse. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Allgemeine Technische Daten Display 4-stelliges LCD, maximal angezeigter Wert 6200 negatives Signal wird durch -Symbol Polarität angezeigt Abtastrate 3-mal/s Stromversorgung 2 x 1,5 V AAA Batterien ca. 50 Stunden (ohne Buzzer und Batterielaufzeit Hintergrundbeleuchtung) unzureichende Batteriespannung wird durch Batteriestandanzeige Symbol angezeigt nach 30 Minuten ohne Tastendruck oder... -
Seite 5: Elektrische Spezifikationen
BETRIEBSANLEITUNG Elektrische Spezifikationen Gleichspannung Bereich Auflösung Genauigkeit 600 V 0,1 V ±1 % + 2 Digits Eingangsimpedanz: 1 MΩ Gleichspannung (Peak-Variante) Bereich Auflösung Genauigkeit 600 V 0,1 V ±1,5 % + 8 Digits Eingangsimpedanz: 1 MΩ Wechselspannung Bereich Auflösung Genauigkeit ±1,2 % ±5 Digits (50 …... -
Seite 6: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Display Auto Power Off-Anzeige Polaritätsanzeige Batteriestandsanzeige (geringe Batteriespannung) Anzeige Wechselstromquelle Anzeige Gleichstromquelle Anzeige Strommessung Anzeige Spannungsmessung Data Hold-Anzeige Peak Daten-Anzeige Anzeige Durchgangsprüfung Anzeige Widerstandsprüfung Anzeige Nullmessung... -
Seite 7: Vorder- Und Rückseite
BETRIEBSANLEITUNG Vorder- und Rückseite Stromzange Zangenöffnungshebel Funktionsauswahlrad PEAK-Taste Hintergrundbeleuchtungs-Taste HOLD-Taste LC Display COM Eingangsklemme Positive Eingangsklemme Batteriefach Tastenfunktionen HOLD-Funktion Sie können den aktuellen Wert im Display festhalten, indem Sie die HOLD-Taste drücken. Um diese Funktion zu deaktivieren, drücken Sie die HOLD-Taste ein weiteres Mal. PEAK-Funktion Wenn Sie die PEAK-Taste drücken, erscheint das PEAK-Symbol im Display. -
Seite 8: Bedienungsanleitung
BETRIEBSANLEITUNG Bedienungsanleitung Messung 5.1.1 Wechselspannungsmessung Drehen Sie das Funktionsauswahlrad auf . Verbinden Sie die rote Messleitung mit der +-Klemme und die schwarze Messleitung mit der COM-Klemme. Halten Sie die Spitzen der Messleitungen an den zu messenden Stromkreis und lesen Sie das Ergebnis im LCD-Bildschirm ab. -
Seite 9: Wechselstrommessung
BETRIEBSANLEITUNG 5.1.3 Wechselstrommessung Aus Sicherheitsgründen wird empfohlen, die Messleitungen vom Gerät zu trennen, bevor Sie diese Messung durchführen. Drehen dann Funktionsauswahlrad auf . Öffnen Sie die Zange anhand des Hebels und führen Sie das zu prüfende Kabel in den Hohlraum ein. Höchste Genauigkeit ist gewährleistet, wenn das Kabel in der Mitte bleibt. -
Seite 10: Widerstandsprüfung
BETRIEBSANLEITUNG 5.1.5 Widerstandsprüfung Bevor Sie eine Widerstandsmessung durchführen, stellen Sie sicher, dass der Schaltkreis stromlos ist und dass alle Kondensatoren entladen sind. Drehen Sie dann das Funktionsauswahlrad auf . Verbinden Sie die rote Messleitung mit der +-Klemme und die schwarze Messleitung mit der COM-Klemme. -
Seite 11: Batteriewechsel
BETRIEBSANLEITUNG Batteriewechsel Wenn die Batteriespannung nicht mehr ausreicht, erscheint das -Symbol im Display. In diesem Fall tauschen Sie bitte die Batterie aus. Stellen Sie vorher das Funktionsauswahlrad auf OFF und entfernen Sie die Messleitungen. Öffnen Sie die Batteriefachabdeckung anhand eines Schraubenziehers. Ersetzen Sie die alten Batterien durch zwei neue 1,5 V AAA-Batterien. -
Seite 12: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
