5.2.3 Warnung

Der Generator muss sofort abgeschaltet
werden, wenn:
• Die Motorumdrehungen plötzlich steigen
oder fallen.
• Ungewöhnliche Geräusche vom
Generator kommen.
• Sich die Auspuffgase plötzlich dunkel
färben.
• Die Warnleuchte Motorfehler an ist.

5.2.4 Service-Anschrift

Wenn Sie ein Problem nicht mit Hilfe der Fehlertabelle
beheben können, nehmen Sie bitte Kontakt mit Ihrem
Mastervolt Service Center auf oder mit Mastervolt
Amsterdam zwecks einer umfassenderen Service-Liste,
Telefon: INT +31-20-3422100 / www.mastervolt.com
5.3

SPEZIELLE VERFAHREN - GENERATOR

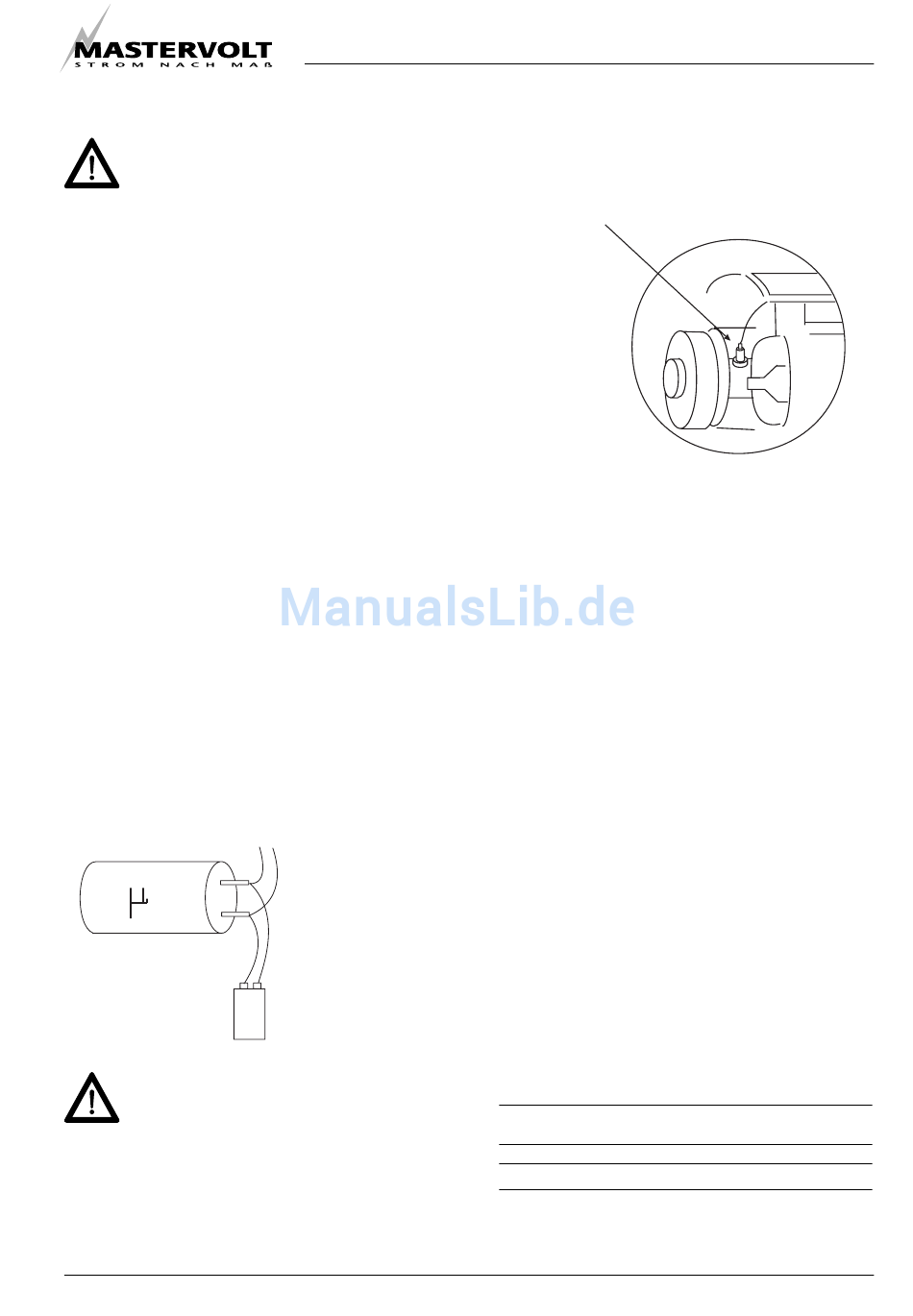

5.3.1 Kontrolle der Restspannung /
Erregungsvorgang
Wenn der Restmagnetismus nicht mehr vorhanden ist,
liegt keine Restspannung an. Der Restmagnetismus ist
möglicherweise dann nicht mehr vorhanden, wenn der
Generator längere Zeit nicht in Betrieb war oder nach
einem Kurzschluss. Dies kann durch separates Laden
der Kondensatoren ("Erregung") mit einer kleinen 9 Volt
Batterie behoben werden. Dies kann bei stillstehendem
Motor und angeschlossenen
werden.
F
Abb. 16
Vorsicht ist geboten, wenn die Startbatterie
für eine Erregung verwendet wird. Ein
Kurzschluss kann Funken, Feuer und
Verletzungen verursachen.
Wenn eine Erregung die Spannung nicht wieder
zurückbringt, sollte der/die Kondensator(en) ersetzt
werden. Wenn dies keine Abhilfe schafft, sollten die
DE / WHISPER 6 ULTRA / Februar 2005
Kabeln durchgeführt
9V
rotierenden Gleichrichter-Dioden
Wicklungs-Widerstands-Test ausgeführt werden.
5.3.2 Prüfen der rotierenden Gleichrichter-Dioden
DIODE
Abb. 17.
Die Diode im Rotor kann mit einem Universalprüfer
kontrolliert werden. Wenn die Diode fehlerhaft ist,
erzeugt der Generator keine Spannung.
Die an der Diode befestigte flexible Leitung sollte am
Klemmenende gelöst werden, und Durchlass- und
Rücklaufwiderstand sollten
intakte Diode zeigt in Rücklaufrichtung einen sehr hohen
Widerstand an (Skalenendwert) und einen niedrigen
Widerstand in Durchlassrichtung. Eine fehlerhafte Diode
zeigt mit dem Prüfgerät auf der 10.000 Ohm Skala einen
Endausschlag in beiden
Skalenendwert in beiden Richtungen an. Ersetzen Sie
die Diode.
5.3.3 Wicklungswiderstandswerte
Falls nach Feststellung und Behebung eines Fehlers am
Kondensator und den Dioden die Leistung bei einer
separaten Erregung immer noch niedrig ist, dann sollte
der Wicklungswiderstand des Hauptrotors, des Stators
und des Erregerstators überprüft werden, da der Fehler
bei einer dieser Wicklungen
entsprechenden Leitungen müssen vor dem Erhalt der
Anzeigen gelöst werden.
Die Widerstandswerte sollten innerhalb von 10 % der
Werte liegen, die in der nachstehenden Tabelle
aufgeführt sind:
Widerstand Whisper 6 ULTRA
Widerstand beider Hauptstator-Wicklungen
in Reihe
Widerstand beider Rotorwicklungen
Widerstand der Erreger-Stator-Wicklung
5.3.4 Isolationsmessung
Sie können versuchen, den Widerstand zwischen dem
FEHLERSUCHE
geprüft und ein
überprüft werden. Eine
Richtungen oder einen
liegen muss. Die
50 Hz – 230 V
0,77 Ohm
2,00 Ohm
1,91 Ohm
