PRÜFTECHNIKEN UND ANWENDUNGEN
PRÜFEN MIT HILFE DER DH4 DUPLEX HANDSPITZEN
Jede Handspitze ist mit dem Buchstaben P markiert. Das P kennzeichnet die
Spannungsanschlüsse. Diese sollten bei der Durchführung einer Messung die
„inneren" Kontakte sein. Eine der DH4 Handspitzen ist mit zwei als L1 und L2
gekennzeichneten Leuchtdioden und einem zusätzlichen Kabel ausgestattet.
Dieses Kabel sollte in die 4 mm Buchse, die mit
dem P2-Anschluss am nächsten liegt, eingesteckt werden. Die Leuchtdioden
liefern dem Anwender Informationen, die andernfalls nur auf dem
Gerätedisplay zur Verfügung stehen. Die Bedeutung dieser Leuchtdioden wird
nachfolgend beschrieben.
Zum Beispiel bei Verwendung der DH4 Duplex Handspitzen mit dem
DLRO10HD in einem der AUTO-Prüfmodi:
1. Drücken Sie die Taste TEST am Gerät.
2. Lampe L1 wird dauernd rot leuchten, um Kontaktfehler anzuzeigen.
3. Sobald alle vier Kontakte geschlossen sind, wird L1 erlöschen.
4. Keine Lampe wird während der Prüfung leuchten, es sei denn
Kontaktfehler treten auf.
5. Lampe L2 wird beständig grün leuchten, wenn der Stromfluss auf
weniger als 1 mA abgesunken ist und so das Ende der Prüfung
signalisiert.
6. Das Entfernen der Prüfspitzen wird die grüne L2 (Ende der Prüfung)
erlöschen und
7. die rote L1 (kein Kontakt) aufleuchten lassen.
Da Ihr DLRO10HD stets gute Kontakte sicherstellt, bevor der volle Prüfstrom
angelegt wird, sollte es zu keiner Abnutzung der Kontaktspitzen kommen. Falls
die Spitzen jedoch abgenutzt und abgestumpft werden, können sie einfach
ersetzt werden. Ziehen Sie einfach die abgenutzten Spitzen heraus und setzen
Sie neue ein.
gekennzeichnet ist und
PRÜFEN MIT HILFE VON DUPLEX HANDSPITZEN
ODER INDIVIDUELLEN KABELN

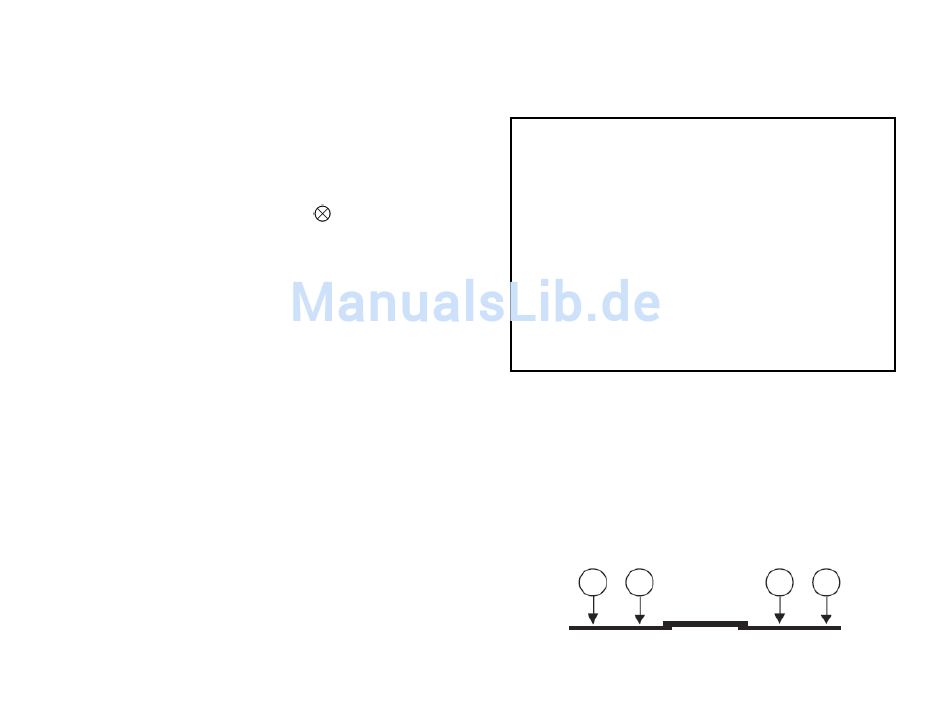

Schließen Sie die vier Kabel wie gezeigt an. Vergewissern Sie sich in
allen Fällen, dass die Spannungsprüfspitzen (P1 & P2) innerhalb der
Stromprüfspitzen (C1 & C2) sind.
DH4 Handspitzen im Einsatz mit DLRO10HD
Lampe L1 Lampe L2
Rot Aus
Rotes Blinken Aus
Aus Grün
Aus Rot
C1 P1
Bedeutung
Mangelhafte Durch-
gängigkeit bei C oder P-
Kontakten
Spannung zwischen
Kontakten vorhanden
Strom, 1mA, Prüfung
abgeschlossen
Messung erfolglos
P2 C2
8
