Nach dem Starten einer Prüfung wird der Anwender die Bestätigung
der erfolgreichen Durchgängigkeitsprüfung auf dem LCD-Display
sehen. Falls die Striche nicht gezeigt werden, die die 1 & 2 C-und/oder
P-Kabel verbinden, wurde die Verbindung nicht erkannt.
C C 1 1 - - - - - - 2 2
P P 1 1 - - - - - - 2 2
Das Widerstandsergebnis wird auf dem großen 5-Digit-Display
angezeigt, entweder in ! oder m! , die von 2500 ! bis
0,0001 m! (0,1 !) reichen.
Das Ergebnis in bidirektionalen Modi ist der Durchschnitt von zwei
Werten, die von den beiden sekundären Anzeigen mit Pfeilen
angezeigt werden, um die Flussrichtung des Stroms anzuzeigen. Der
große Pfeil auf dem Display oben zwischen 'C1' und 'C2' zeigt den
Stromfluss der Messung an.

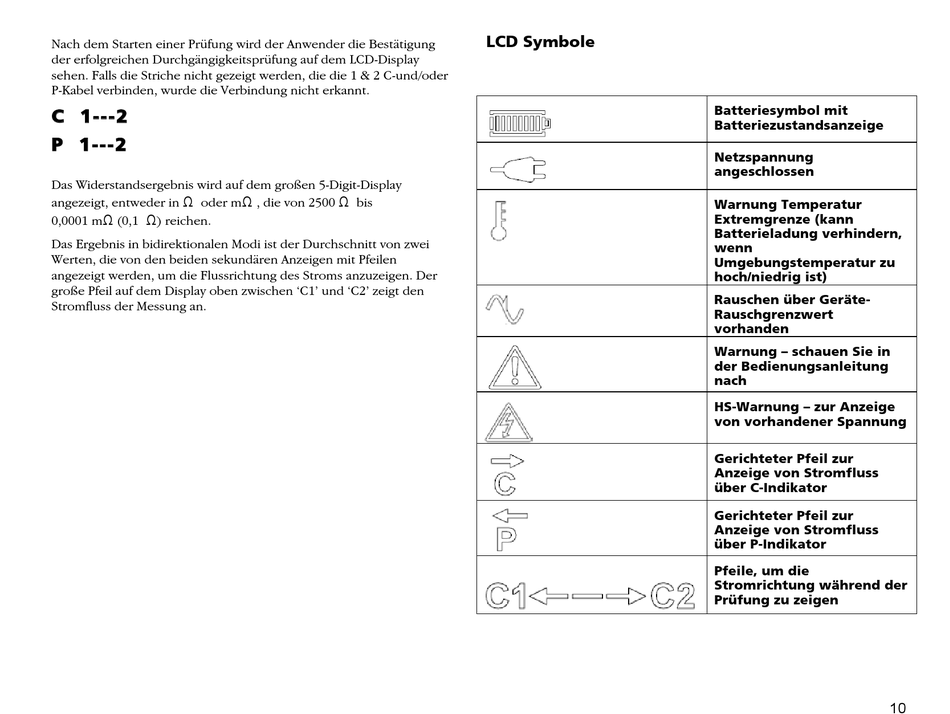

LCD Symbole

Batteriesymbol mit
Batteriezustandsanzeige
Netzspannung
angeschlossen
Warnung Temperatur
Extremgrenze (kann
Batterieladung verhindern,
wenn
Umgebungstemperatur zu
hoch/niedrig ist)
Rauschen über Geräte-
Rauschgrenzwert
vorhanden
Warnung – schauen Sie in
der Bedienungsanleitung
nach
HS-Warnung – zur Anzeige
von vorhandener Spannung
Gerichteter Pfeil zur
Anzeige von Stromfluss
über C-Indikator
Gerichteter Pfeil zur
Anzeige von Stromfluss
über P-Indikator
Pfeile, um die
Stromrichtung während der
Prüfung zu zeigen
10
