RD 93010-01-B/05.09 | A8VO Baureihe 61 und 63
Offener Kreislauf
4 Produktbeschreibung
4.1
Leistungsbeschreibung
Die Axialkolben-Verstelldoppelpumpe erzeugt, steuert und regelt einen
Druckflüssigkeits-Volumenstrom. Die A8VO ist für den direkten Anbau an das
Schwungradgehäuse eines Dieselmotors geeignet.
Technische Daten, Betriebsbedingungen und Einsatzgrenzen
der Axialkolbenmaschine entnehmen Sie dem Datenblatt und der
Auftragsbestätigung.
4.2
Gerätebeschreibung
Die A8VO ist eine Axialkolben-Verstelldoppelpumpe mit zwei Axial-
Kegelkolben-Triebwerken in Schrägachsenbauart für hydrostatische Antriebe
im offenen Kreislauf. Die Axialkolben-Verstelldoppelpumpe besitzt einen
gemeinsamen Sauganschluss für beide Kreisläufe und die Hilfspumpe.
Sie erzeugt zwei Volumenströme zur Versorgung von zwei getrennten
Kreisläufen. Der Volumenstrom ist proportional der Antriebsdrehzahl und dem
Verdrängungsvolumen. Durch die Verstellung der Schrägachsentriebwerke
können die beiden Volumenströme unabhängig voneinander stufenlos verändert
werden.
Beim offenen Kreislauf fließt die Druckflüssigkeit vom Tank zur Verstellpumpe
und wird von dort über ein Wegeventil zum Verbraucher gefördert. Vom
Verbraucher fließt die Druckflüssigkeit über das Wegeventil zum Tank zurück.
4.2.1 Aufbau der Axialkolbenmaschine
3
2
1
7

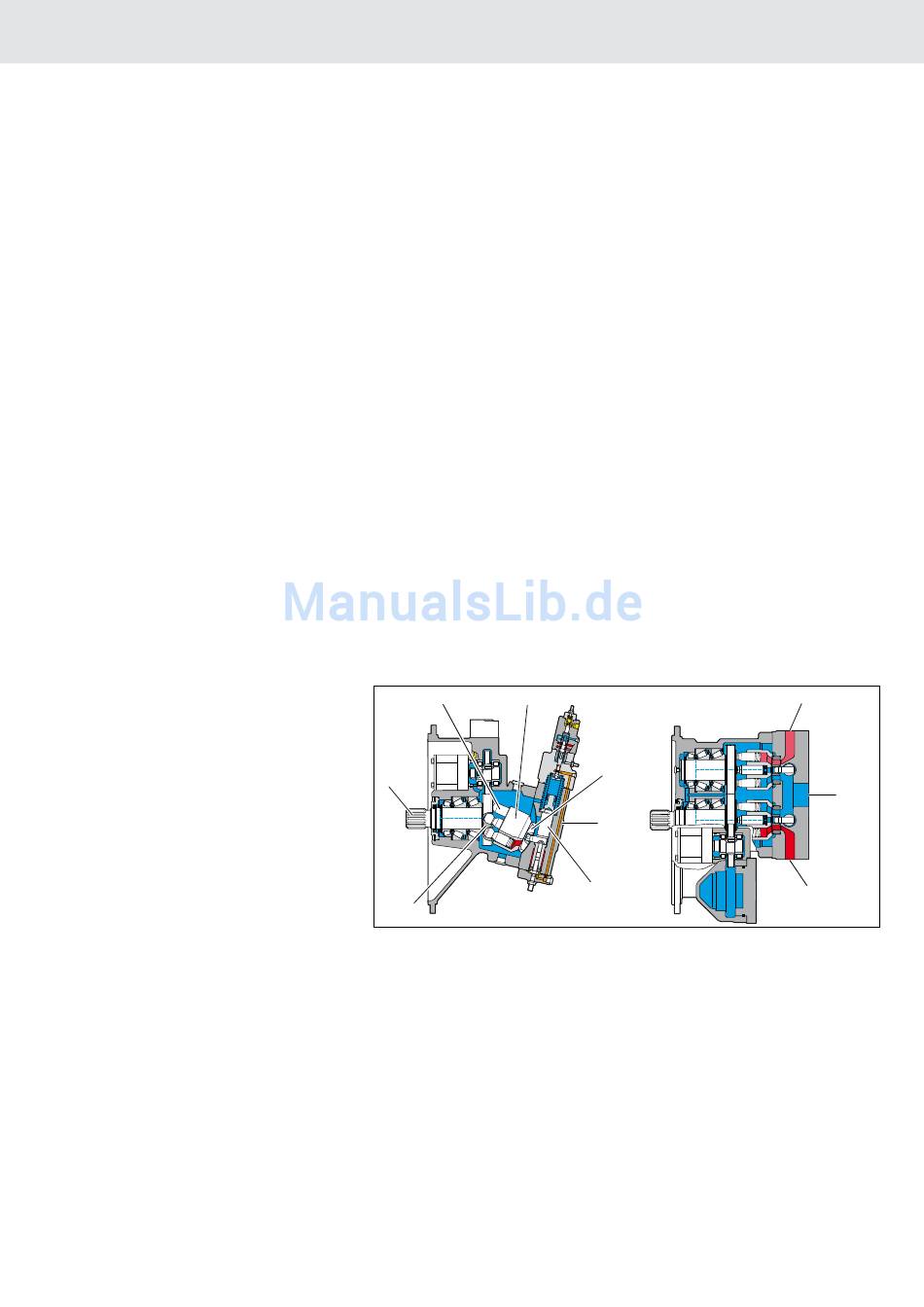

Abb. 2:
Aufbau der A8VO
1 Triebwelle
2 Kolben
3 Zylinder
Bosch Rexroth AG
4
5
6
4 Steuerlinse
5 Anschlussplatte
6 Stellkolben
11/52
Produktbeschreibung
8
9
8
7 Triebwellenflansch
8 Arbeitsanschluss
9 Sauganschluss
