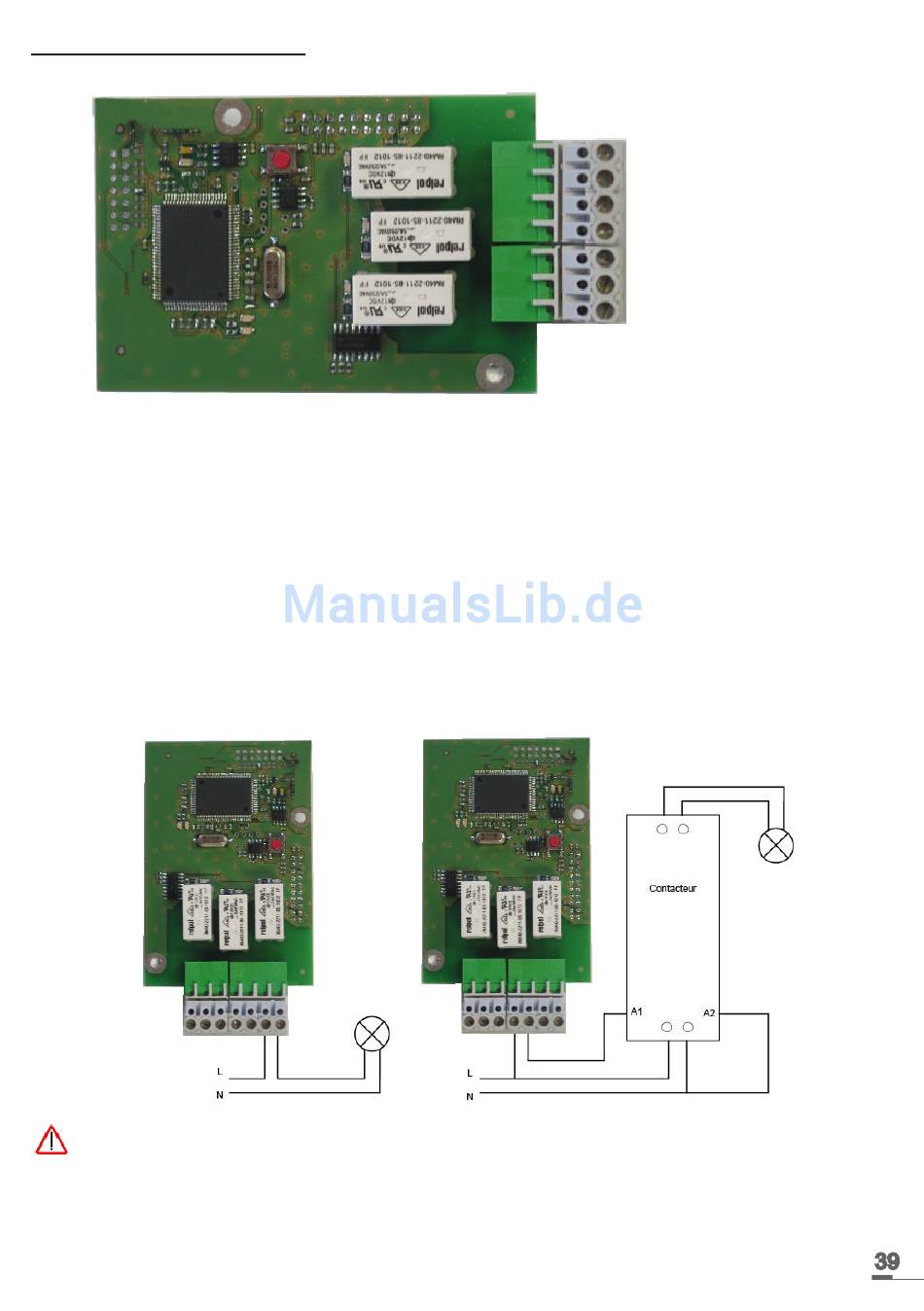

14.2 Optionskarte 3 Relais
Diese Optionskarte benötigt keine Soft-Einstellung.
Sie erlaubt das Hinzufügen von 3 Relais.
Siehe das Technikermenü Programmierung Zuordnung der Kreisläufe Seite 26.
Anmerkung: In diesem Menü zur Steuerung der Zeitausgaben des Technikermenüs, wird
der Modus „LÖSCHEN" ausschließlich für die Deinstallation einer Optionskarte der Mutteruhr
verwendet..
Beispiele für Verkabelung:
Für die Relaiskreisläufe muss ein Schutz per Sicherungstrennschalter oder LS-Schalter
mit max. 4 A vorgesehen werden. Auf dem Etikett des Gehäuses die Lokalisierung dieser
Schutzmaßnahmen vermerken.
C
T
Kreislauf C1
C
T
Kreislauf C2
C
R
Kreislauf C3
T
39
