XIV - Die Möglichkeiten
In die Mutteruhr können Optionskarten eingesetzt werden, wodurch die Kapazitäten der Uhr
erweitert werden können.
Die Mutteruhr zur Wandmontage kann mit 2 Erweiterungskarten ausgestattet werden, die
Mutteruhr Version Rack kann mit 2 Karten ausgestattet werden.
Die Optionskarten werden installiert, wenn das Produkt aus ist und werden automatisch
erkannt, wenn die Mutteruhr in Betrieb genommen wird.
Die Einstellungen der Optionskarten erfolgen über die PC-Software.
Achtung: Ein Tonmodul nimmt den Platz einer Erweiterungskarte der Mutteruhr ein (max. 2 für
die Sigma C zur Wandmontage oder als Rack Modell).

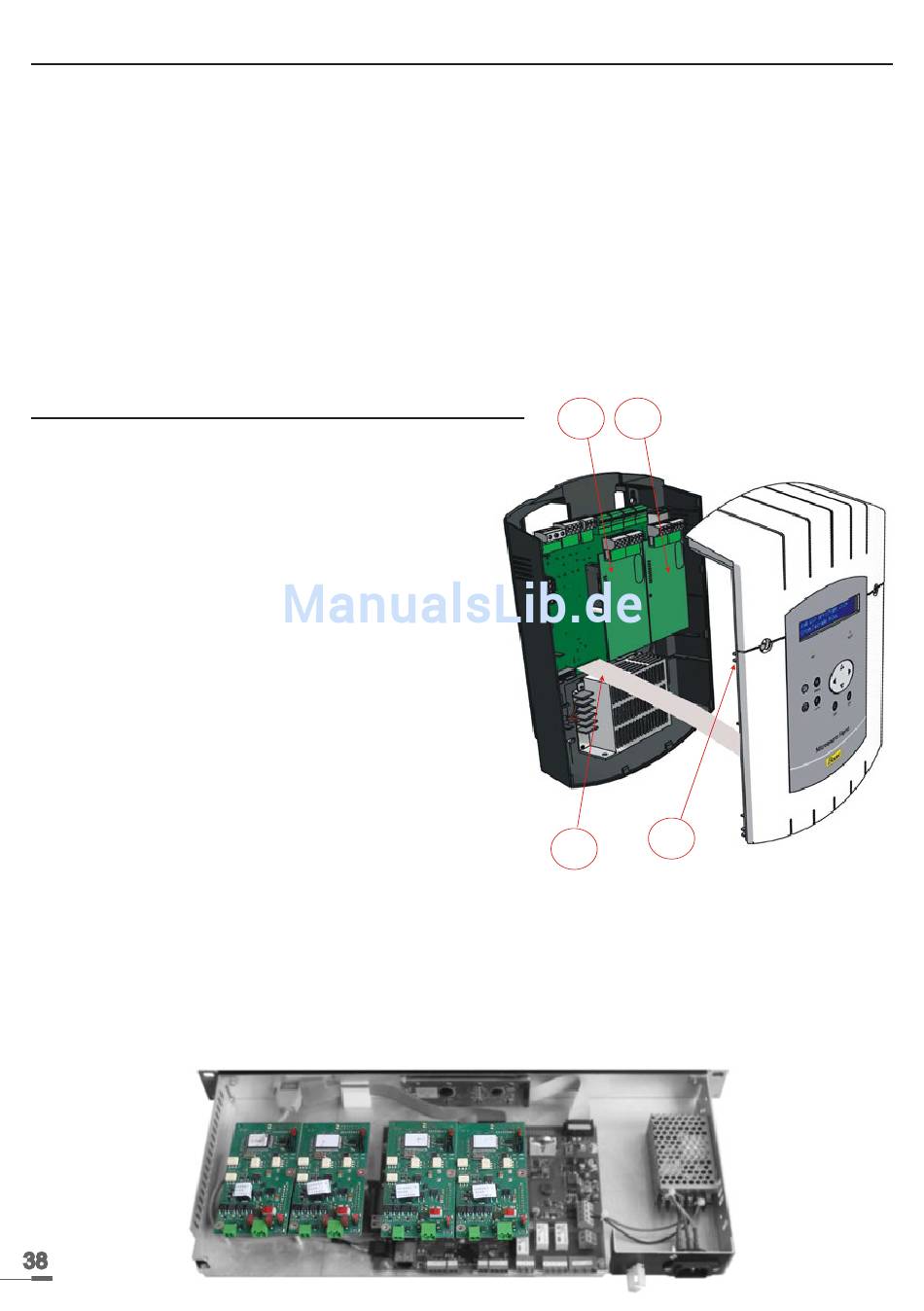

4.1 Mechanische Installation der Optionskarten
14.1.1. Version Wandmontage
1/ Lösen Sie die 2 Schrauben der Fassade
2/ Entfernen Sie den oberen Deckel: Sie können
ihn nach oben schieben.
3/ Entfernen Sie den unteren Deckel: Drücken Sie
auf die 2 Clips (N) und schieben ihn nach oben.
4/ Ziehen Sie die Klieschen heraus (Q) (Behalten Sie
dieselbe Richtung beim erneuten Zusammenbauen
bei).
5/ Installieren Sie die Optionskarte(n) in an den
vorgesehenen Plätzen (X1) und (X2).
14.1.2 Version Rack 19''
1/ Öffnen Sie das Gehäuse des Rack
2/ Installieren Sie die Optionskarte(n) in an den vorgesehenen Plätzen (X1) bis (X2).
3/ Kleben Sie die Etiketten gegenüber der Karte auf.
Für die Relaiskarten kleben Sie das Sicherheitsetikett auf dem Deckel auf.
38
X1 X2
N
Q
