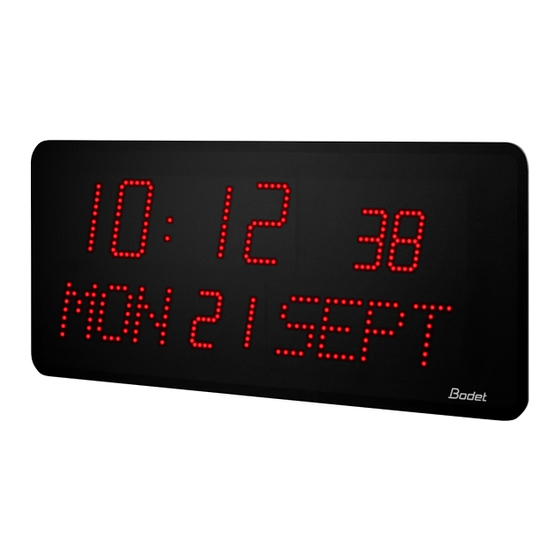

DIGITALE Innenuhren
Style 5 – Style 5 S
Style 7 – Style 7 D – Style 7 E –
Style 7S
Style 10 – Style 10 S - Style 10 D - Style 10 SD
NTP / Wi-Fi
Hinweise zur Einrichtung und Inbetriebnahme
BODET Time &Sport
1, rue du Général de Gaulle
49340 TREMENTINES I France
Tel. support Export: +33 241 71 72 33
www.bodet-time.com
Stellen Sie beim Empfang des Produkts sicher, dass es während des Transports,
vorbehaltlich des Transporteurs, nicht beschädigt wurde.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bodet Time Style 5
Inhaltszusammenfassung für Bodet Time Style 5
- Seite 1 DIGITALE Innenuhren Style 5 – Style 5 S Style 7 – Style 7 D – Style 7 E – Style 7S Style 10 – Style 10 S - Style 10 D - Style 10 SD NTP / Wi-Fi Hinweise zur Einrichtung und Inbetriebnahme BODET Time &Sport...
-
Seite 2: Inhaltsverzeichnis
1.1 Auspacken der Uhr 1.2 Reinigung 1.3 Voraussetzungen 1.4 Sicherheit - Mechanische Installation 2.1 Wandmontage Style 5-5S-7-7D-7E-7S 2.2 Wandmontage Style 10-10S-10D-10SD - Lage der Tasten „S“ und „+“ - Standardkonfiguration - Einfache Konfiguration 5.1 Einstellung von Uhrzeit/Datum/Jahr alle Versionen außer Style 7D-10D-10SD 8 5.2 Konfigurationsmenü... -
Seite 3: I - Erstüberprüfung
Sie bitte die jeweils zugehörige Bedienungsanleitung. Diese Bedienungsanleitung gilt für die folgenden Uhrmodelle: Style 5: Anzeige von Stunden und Minuten durch Ziffern von 5 cm Höhe. Style 5S (Sekunde): Anzeige von Stunden, Minuten und Sekunden durch Ziffern von 5 cm Höhe. -
Seite 4: Voraussetzungen
1.3 Voraussetzungen Um die Uhr zu konfigurieren, müssen Sie die BODET Detect Software für PC oder die Anwendung BODET Detect Mobile installieren, wenn Sie ein Androïd Smartphone besitzen. Diese Software und Anwendung steht auf der BODET-Website www.bodet-time.com zum kostenlosen Download zur Verfügung. -
Seite 5: Mechanische Installation
2.1 Wandmontage Style 5-5S-7-7D-7E-7S Die folgenden Abbildungen beziehen sich auf eine Uhr vom Typ Style 5. Das Montageprinzip ist jedoch mit dem der Style 5S, 7, 7D und 7E identisch. Um die Maße der Uhr zu erfahren, sehen Sie sich bitte auf Seite 25 die Zeichnungen mit den technischen Merkmalen an. -
Seite 6: Wandmontage Style 10-10S-10D-10Sd
2.2 Wandmontage Style 10-10S-10D-10SD Die Abbildungen für die Wandmontage zeigen das Modell Style 10. Das Montageprinzip ist jedoch mit dem der Style 10S identisch. Um die Maße der Uhr zu erfahren, sehen Sie sich bitte auf Seite 25 die Zeichnungen mit den technischen Merkmalen an. 1) Befestigen Sie die Wandhalterung mit den 4 Schrauben (4 mm Ø) und Dübel (6 mm Ø) 2) Führung des 240 VAC Kabels: •... -
Seite 7: Lage Der Tasten „S" Und
Elektronikplatine bis zum vollständigen Ausschalten der Uhr (Erlöschen der Leuchtdioden). Öffnen Sie die Uhr, um Zugang zum Druckknopf zu erhalten (siehe mechanische Installation). Lage des Druckknopfes auf der Elektronikplatine (Beispiel einer Uhr vom Modell Style 5): Die vollständigen Werkseinstellungen sind: •... -
Seite 8: Einfache Konfiguration
- Einfache Konfiguration 5.1 Einstellung von Uhrzeit/Datum/Jahr alle Versionen außer Style 7D-10D-10SD Um zur Uhrzeit-, Datums- und Jahreseinstellung zu gelangen, drücken Sie bitte 3 Sekunden lang auf „S“. 3 Sekunden lang gedrückt halten Einstellung der Stunden Einstellung der Minuten Einstellung des Jahres Einstellung des Monats Einstellung des Tages Ende des Menüs... -
Seite 9: Einstellung Von Uhrzeit/Datum/Jahr Style 7D
5.3 Einstellung von Uhrzeit/Datum/Jahr Style 7D Um zur Uhrzeit-, Datums- und Jahreseinstellung zu gelangen, drücken Sie bitte 3 Sekunden lang auf „S“. 3 Sekunden lang gedrückt halten Einstellung der Uhrzeit Einstellung der Minuten Einstellung des Jahres Einstellung des Monats Einstellung des Tages Ende des Menüs... -
Seite 10: Konfigurationsmenü Style 7D
5.4 Konfigurationsmenü Style 7D Um in das Konfigurationsmenü zu gelangen, drücken Sie auf „S“ (gedrückt halten) und dann 3 Sekunden lang auf „+“. 3 Sekunden lang gedrückt halten Auswahl des Anzeigemodus: 12H oder 24H Auswahl der Optionen für den Energiesparmodus. (standardmäßig Nor) Eco-Modus: Auswahl des... -
Seite 11: Einstellung Von Uhrzeit/Datum/Jahr Style 10D-10Sd
5.5 Einstellung von Uhrzeit/Datum/Jahr Style 10D-10SD Um zur Uhrzeit-, Datums- und Jahreseinstellung zu gelangen, drücken Sie bitte 3 Sekunden lang auf „S“. Folgende Beispiele zeigen eine Uhr Style 10SD. Jedoch bleibt die Einstellung der Style 10SD und Style 10D die Selbe, weil die Sekunden nicht parametrierbar sind. 3 Sekunden lang gedrückt halten Einstellung der Uhrzeit Einstellung der Minuten... -
Seite 12: Konfigurationsmenü Style 10D-10Sd
5.6 Konfigurationsmenü Style 10D-10SD Um in das Konfigurationsmenü zu gelangen, drücken Sie auf „S“ (gedrückt halten) und dann 3 Sekunden lang auf „+“. 3 Sekunden lang gedrückt halten Auswahl des Anzeigemodus: 12H oder 24H Auswahl der Optionen für den Energiesparmodus. (standardmäßig Nor) Eco-Modus: Auswahl des... -
Seite 13: Helligkeitseinstellung
- Helligkeitseinstellung Die Helligkeitseinstellung kann im normalen Betriebsmodus der Style-Uhr durchgeführt werden, also wenn sie sich weder im Konfigurationsmenü noch im Zeiteinstellungsmenü befindet. Standardmäßige Helligkeitsstufe: 2. 3 Sekunden lang gedrückt halten Auswahl der Lichtintensität LUM 1: geringe Intensität LUM 4: hohe Intensität Ende des Menüs... -
Seite 14: Technikermenü
- Technikermenü Um in das Technikermenü zu gelangen, begeben Sie sich zunächst ins Konfigurationsmenü, indem Sie auf „S“ (gedrückt halten) und dann 3 Sekunden lang auf „+“ drücken. Nachdem Sie diese beiden Tasten losgelassen haben, drücken Sie erneut auf „S“ und dann auf „+“... -
Seite 15: Technikermenü Style 7D-7E
7.2 Technikermenü Style 7D-7E 3 Sekunden lang gedrückt halten Zugang zum Konfigurationsmenü 7 Sekunden lang gedrückt halten Softwareversion Auswahl des Synchronisierungsmodus: NTP oder NTP eigenständig "Nor"-Modus: - Wenn die Uhr nicht konfiguriert ist, wird die Nachricht "no Id" angezeigt. - Wenn die Uhr konfiguriert ist, wird der Wi-Fi-Empfangspegel angezeigt: 1 bis 3 oder wenn kein Wi-Fi-Signal vorhanden ist... -
Seite 16: Technikermenü Style 10D-10Sd
7.3 Technikermenü Style 10D-10SD 3 Sekunden lang gedrückt halten Zugang zum Konfigurationsmenü 7 Sekunden lang gedrückt halten Softwareversion Auswahl des Synchronisierungsmodus: NTP oder NTP eigenständig "Nor"-Modus: - Wenn die Uhr nicht konfiguriert ist, wird die Nachricht "no Id" angezeigt. - Wenn die Uhr konfiguriert ist, wird der Wi-Fi-Empfangspegel angezeigt: 1 bis 3 (horizontale oder... -
Seite 17: Viii- Konfiguration Der Wi-Fi-Uhren
VIII– Konfiguration der Wi-Fi-Uhren Die Konfiguration der Wi-Fi-Uhren erfolgt entweder manuell, indem Sie auf den Webserver jeder Uhr zugreifen, oder automatisch, indem Sie Bodet Detect auf einem Laptop oder Bodet Detect Mobile auf einem Androïd Smartphone verwenden. Für die automatische Konfiguration lesen Sie die Bodet Detect und Bodet Detect Mobile Handbücher. - Seite 18 Klicken Sie auf "Fortfahren...".(Google Chrome) 4- Die folgende Nachricht fordert Sie auf, ein Passwort einzugeben und zu bestätigen, um die Uhr zu sichern. Klicken Sie zum Bestätigen auf "Save" 5- Als Antwort fordert Sie die folgende Nachricht auf, den PC wieder mit dem Zugangspunkt der Uhr zu verbinden.
- Seite 19 7- Wenn die Verbindung hergestellt ist, geben Sie die IP-Adresse des Zugangspunktes (192.168.100.1) erneut im Browser ein. Der Webserver der Uhr ist jetzt erreichbar und die Startseite wird auf dem PC angezeigt. Hinweis: Die Uhr ist noch nicht mit Ihrem Netzwerk verbunden.
-
Seite 20: Erweiterte Konfiguration
- Erweiterte Konfiguration Es gibt zwei Möglichkeiten, um auf das Webinterface zuzugreifen und die Uhren zu konfigurieren: 1) Öffnen Sie eine Seite in Ihrem Browser und geben Sie die IP-Adresse der Uhr in die Adresszeile ein. Die IP-Adresse der Uhr wird entweder automatisch vergeben oder durch den Benutzer festgelegt (siehe unten). -
Seite 21: Wi-Fi-Konfigurationsseite
9.2 Wi-Fi-Konfigurationsseite Diese Seite wird für die WLAN-Konfiguration verwendet. Scan-Station-Modus (standardmäßig) listet alle WLAN-Netzwerke auf: • Select: Radiobuttons zum Auswählen des WLAN-Netzwerks, mit dem die Uhr verbunden werden soll. • SSID: listet die Namen der erkannten WLAN-Netzwerke auf. • Signal: zeigt die Signalstärke für jedes WLAN-Netzwerk an. •... - Seite 22 Add SSID Station-Modus Dieser Modus kann verwendet werden, um versteckte Netzwerke wie Firmennetzwerke hinzu- zufügen, die Benutzerdaten für die Anmeldung verlangen. 4 Sicherheitstypen: - open - WEP - WPA/WPA2 PSK - WPA2-Enterprise Möglichkeit, die Verbindung zu erzwingen, indem dieses Kontrollkästchen aktiviert wird. Wenn das Kontrollkästchen aktiviert ist, werden die Parameter gespeichert, egal ob die Uhr eine Verbindung...
-
Seite 23: Netzwerkkonfiguration
9.3 Netzwerkkonfiguration Auf dieser Seite können Sie die Uhr im Netzwerk konfigurieren. Die Warnung weist darauf hin, dass bei falschen Einstellungen die Verbindung der Uhr zum Netzwerk unterbrochen werden kann. Im Folgenden finden Sie die Beschreibung der angezeigten Informationen: • MAC Address: die MAC-Adresse der Uhr. Diese Adresse ist für jedes Produkt einzigartig. Sie befindet sich auf einem Etikett auf der Rückseite aller Bodet-Uhren. -
Seite 24: Einstellung Von Zeit Und Synchronisierung
9.4 Einstellung von Zeit und Synchronisierung Die Seite „Time Configuration“ ist in zwei Bereiche unterteilt. Im ersten können Sie die Zeitzone einstellen, im zweiten den Synchronisierungsmodus. Im Folgenden finden Sie die Beschreibung der angezeigten Informationen: • Time zone: Über das Dropdown-Menü können Sie die Zeitzone auswählen (die Verwaltung von Sommer- und Winterzeit erfolgt automatisch in Abhängigkeit von der gewählten Zeitzone). - Seite 25 • NTP-Modus: Auswahl aus drei Modi: o Unicast: Geben Sie unter „Address IP1“ die IP-Adresse des NTP-Servers ein. In diesem Fall fragt die Uhr den NTP-Server ab. Darüber hinaus besteht die Möglichkeit, eine Redundanz durchzuführen (wenn der erste Server nicht antwortet, wird der zweite abgefragt usw.). Aus diesem Grund können bis zu 5 Serveradressen (IP-Adresse 1/2/3/4/5) eingegeben werden.
-
Seite 26: Parametrierung
9.5 Parametrierung Auf dieser Seite können Sie die Anzeige der Uhr im Netzwerk konfigurieren. Im Folgenden finden Sie die Beschreibung der angezeigten Informationen: • Luminosity: Helligkeitseinstellung der Uhr mittels 4 Stufen von 1 (schwach) bis 4 (hoch). Standardmäßig ist die Helligkeit auf Stufe 3. •... -
Seite 27: Einstellung Der Alarme
9.6 Einstellung der Alarme Auf dieser Seite können Sie den Überwachungsmodus der Uhr aktivieren sowie die zu übertragenen Informationen und den Empfänger festlegen. Es ist möglich, den oder die Parameter für Alarme zu definieren und zu konfigurieren. Im Folgenden finden Sie die Beschreibung der angezeigten Informationen: •... - Seite 28 Server access: Über diesen Parameter wird ein Alarm ausgelöst, sobald sich ein Benutzer mit dem Webserver der Uhr verbindet. • Authentication failure: Über diesen Parameter wird ein Alarm ausgelöst, sobald ein Benutzer eine fehlerhafte Identifikation des Webservers vornimmt. Periodic Status: Dieser Parameter erlaubt eine Überprüfung des Betriebszustands des Geräts (wenn Alarme „verloren“...
-
Seite 29: System Und Schutz
9.7 System und Schutz Diese Seite ist in die vier folgenden Teile unterteilt: Info Überblick über die Programmversion (Software), die bisherige Betriebsdauer der Uhr und das Herstellungsdatum des Geräts (Jahr/Woche). Security: Ein Warnhinweis macht Sie darauf aufmerksam, dass Sie zur Herstellung einer Verbindung zum Webserver das entsprechende Passwort benötigen (sobald Sie dieses festgelegt haben). -
Seite 30: Technische Daten
• Genauigkeit: +/- 0,1 Sekunden mit automatischer Umstellung auf Sommer-/Winterzeit • Betriebstemperatur: von -5 °C bis +55 °C • Schutzindex: IP30, IK02(standard Style) • Erfüllt die Normen: EN 62368, EN 55022 und EN 55024. Stromversorgung Alle LED-Farben Style 5-Style 7 Wi-Fi-Nebenuhr 100-240 VAC Wi-Fi-Nebenuhr 100-240 VAC 250-150 mA... - Seite 31 Style 5 – Gewicht : 0,25 Kg R 2.2 7° Ø 4.4 Style 5S – Gewicht : 0,37 Kg R 2.2 7° Ø 4.4 Style 7 – Gewicht : 0,4 Kg R 2.2 7° Ø 4.4 Style 7S 60.5 – Gewicht : 0.6 kg R 2.2...
- Seite 32 Style 10 – Gewicht: 1,8 Kg Style 10S – Gewicht: 2,8 Kg Style 10D – Gewicht: 4 Kg Style 10SD – Gewicht: 4 Kg...
-
Seite 33: Was Ist Zu Tun, Wenn
- Was ist zu tun, wenn ...? ... Überprüfen. Was ist zu tun, wenn ...? ... Überprüfen, ob (1) Überprüfen Sie, ob der von der Hauptuhr ausgesendete Keine Synchronisierung Signaltyp der gleiche ist wie der der Uhr. nach der Installation (2) Der NTP-Server befindet sich im gleichen Netzwerk wie das empfangende Gerät (IP-Adressen, Subnet Mask und Gateways). -
Seite 34: Anhang
- Anhang 13.1 Zeitänderung entsprechend der Zeitzone Abweichung Winter/Sommer Sommer/Winter von UTC Datum Uhrzeit Datum Uhrzeit ZH_HAWAI Nicht anwendbar Nicht anwendbar 2:00 1. Novembersonn- 2:00 ZH_L_ANGELES 2. Märzsonntag Lokalzeit Lokalzeit 2:00 1. Novembersonn- 2:00 ZH_COLORADO 2. Märzsonntag Lokalzeit Lokalzeit 2:00 1.
