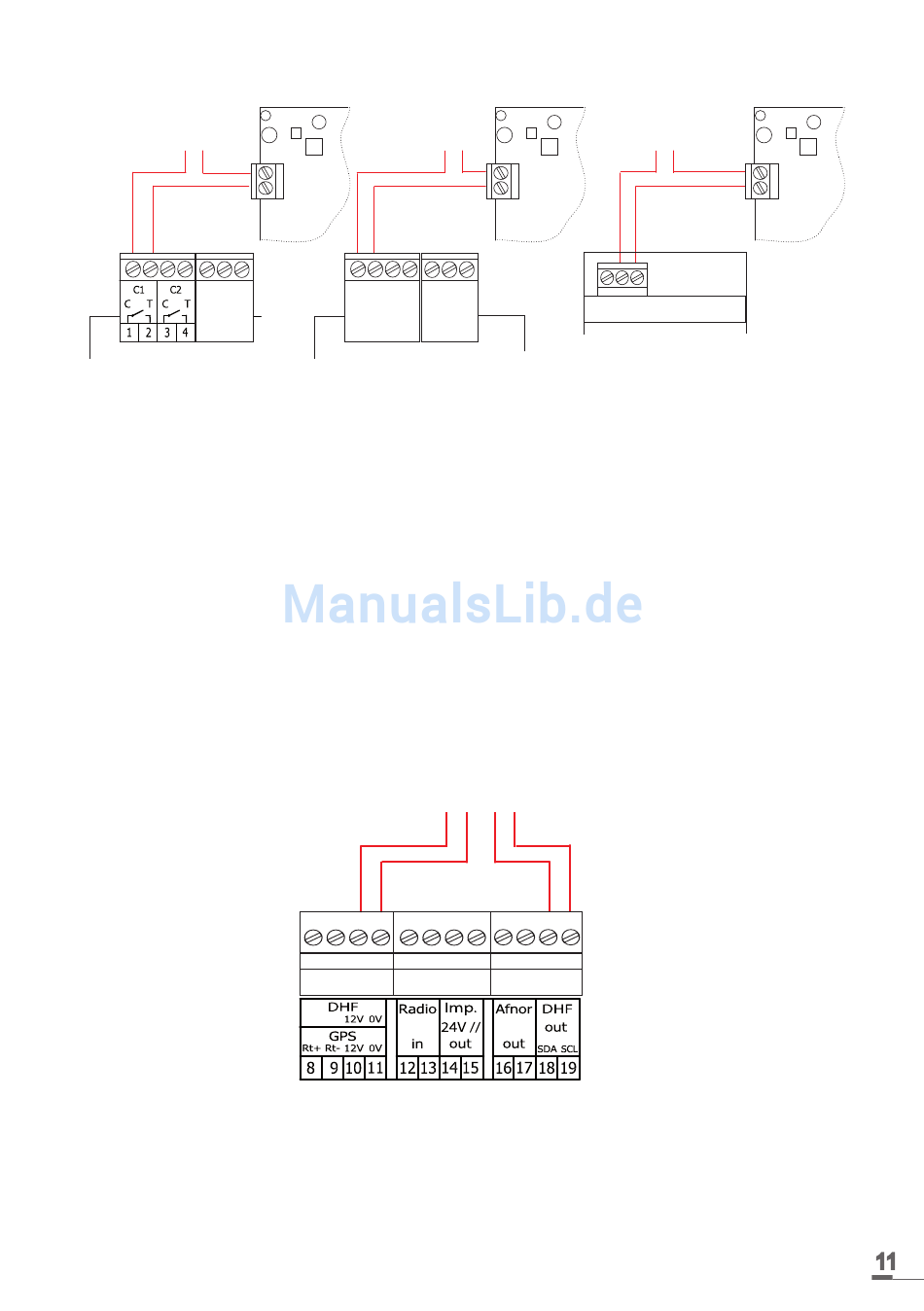

4.2.3 Anschluss eines Melodys Melders (Verbindungsmodus)
Stromversorgung je nach
Model (24 V oder 240 V)
Klemme des
Melders
Verkabelung auf der
Sigma-Karte
Der Melodys Melder kann direkt an einem der Relaisausgänge der Mutteruhr, über eine
Optionskarte oder ein DHF-Relais angeschlossen werden.
Siehe Seite 31, um das Relais dem Melodys Melder zuzuschreiben, und Seite 21 für die
Einstellung.
4.2.4 Anschließen des DHF-Senders
Es gibt einen Bodet DHF-Sender: DHF-Sender „Zeit und Relais", Referenznummer 907512.
Stromversorgung je
nach Model (24 V
oder 240 V)
Klemme des
Melders
Verkabelung auf einer
Sigma-Optionskarte
Übertragungskabel
907512
Gelb
Grün
Braun
Stromversorgung je
nach Model (24 V oder
240 V)
Klemme des
Melders
Verkabelung auf
einem DHF-Relais,
das von der Sigma
gesteuert wird
Weiß
11
